ESPAÑOL
Instalación
NOTA: La instalación deberá correr a cargo de personal competente de acuerdo con las autoridades
encargadas y en conformidad con todos los reglamentos y estatutos aplicables.

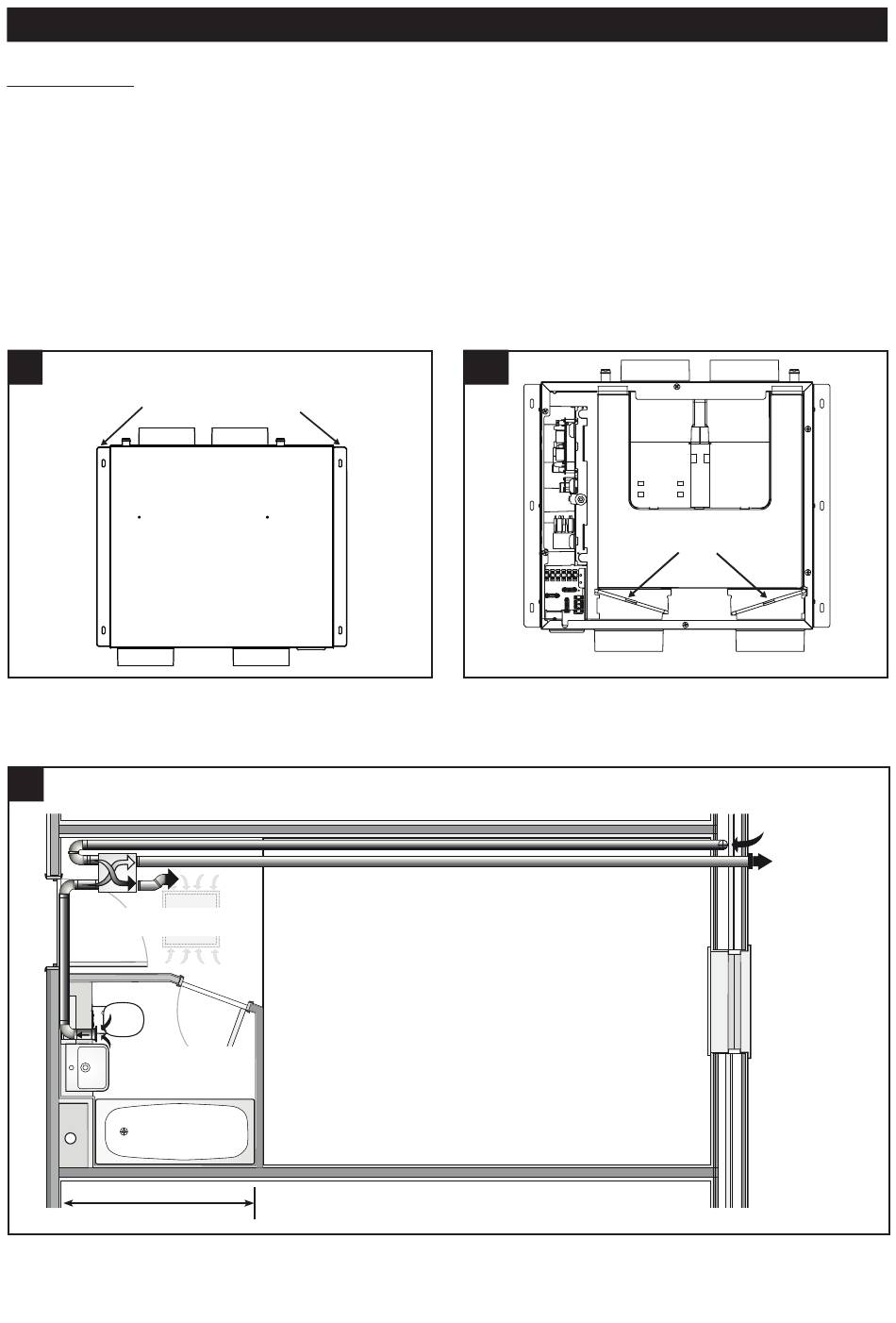

Cuando se haya elegido la posición de la unidad, fíjela con los 2 soportes de fijación planos, utilizando los
tornillos adecuados para la superficie sobre la que se fija.
NOTA: Para una mejor distribución del aire en la superficie de los filtros, insértelos como se muestra en la fig.
2A.
NOTA: Durante la instalación, no coloque el producto con el lado de la tarjeta electrónica hacia la pared, ya
que podría crear problemas durante la fase de mantenimiento.
2
Soportes de fijación
Ejemplo de instalación:
3
TOMA DE AIRE EN EL IN-
IMMISSIONE ARIA
TERIOR
ALL'INTERNO
EXTRACCIÓN DE AIRE
ESTRAZIONE ARIA
VIZIATA DAL BAGNO
VICIADO DEL BAÑO
2100mm
2A
Filtros
ENTRADA DE AIRE
ENTRATA
FRESCO
ARIA FRESCA
EXPULSIÓN DE AIRE ESPULSIONE
ARIA VERSO L'ESTERNO
AL EXTERIOR
119
