FRANCAIS

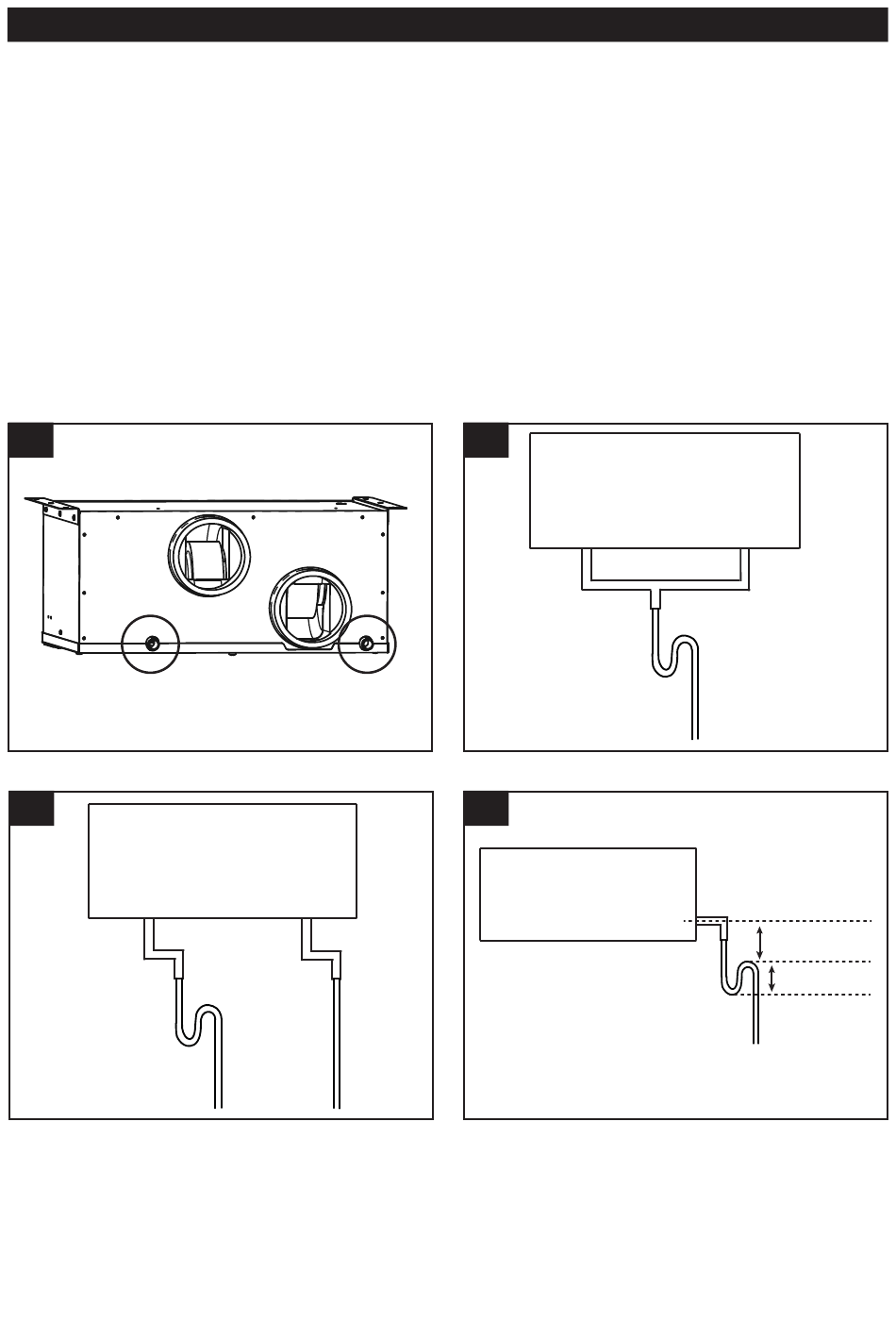

Connexion d'évacuation des condensats
L'évacuation des condensats peut être réalisée en raccordant deux tuyaux flexibles d'un diamètre intérieur
d'environ 16 mm aux évacuations. Pour éviter la formation de bulles d'air, un siphon doit être réalisé avec le
tube qui sort du drain identifié par le numéro 1 sur l'appareil, comme indiqué sur la figure 3C.
Coupez la terminaison du tube en diagonale.
Remarque
Il est nécessaire de réaliser le siphon, en respectant les dimensions indiquées sur la fig.3D sinon le
fonctionnement régulier de l'appareil n'est pas garanti.
L'évacuation des condensats peut également être réalisée en utilisant le système d'égouts de la maison.
3A
1
3C
1
OK
64
2
2
3B
1
NO
3D
2
∆
h > 50 mm
≥ 60 mm
