Beschreibung des Instruments

3.1 Front-Bedienfeld

4
5
Legende:
1 EIN/AUS-Taste zur Ein- bzw. Ausschaltung des BENNING IT 110/ BENNING IT 120 B
Das BENNING IT 110/ BENNING IT 120 B wird 10 Minuten nach der letzten Betätigung einer
Taste oder Drehung des Funktionswahlschalters automatisch ausgeschaltet.
2 Funktionswahlschalter
3 B ENNING IT 110:
BENNING IT 120 B: SPEICHERN Taste für speichern, abrufen und löschen von
4 BENNING IT 110:
BENNING IT 120 B: HILFE/ KAL Taste, für den Zugang zu den Hilfe-Menüs. Die KAL Funktion
5 Tipptastenfeld mit Cursortasten und TEST-Taste
Die TEST-Taste fungiert auch als Schutzleiterkontaktelektrode.
6 Taste zur Veränderung der Stärke und des Kontrasts der Hintergrundbeleuchtung
Starke Hintergrundbeleuchtung wird 20 Sek. nach der letzten Betätigung einer Taste oder
Drehung des Funktionswahlschalters automatisch ausgeschaltet, um die Betriebszeit der
Batterien zu verlängern.
7 128 × 64-Punkt-Matrix-Display mit Hintergrundbeleuchtung
3

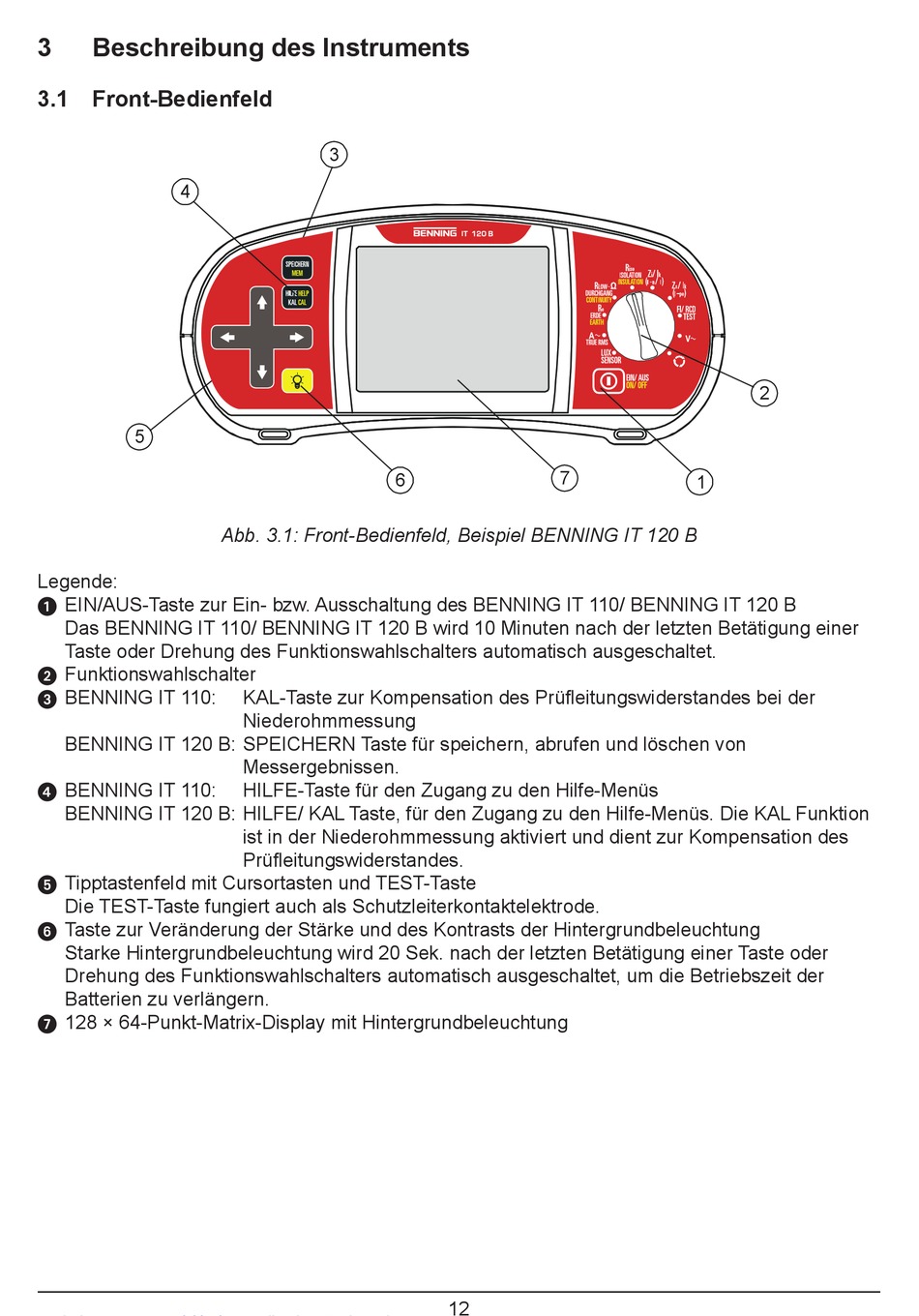

Abb. 3.1: Front-Bedienfeld, Beispiel BENNING IT 120 B
K AL-Taste zur Kompensation des Prüfleitungswiderstandes bei der
Nieder ohmmessung
Messergebnissen.
HILFE-Taste für den Zugang zu den Hilfe-Menüs
ist in der Niederohmmessung aktiviert und dient zur Kompensation des
Prüfleitungswiderstandes.
7
6
12
2
1
