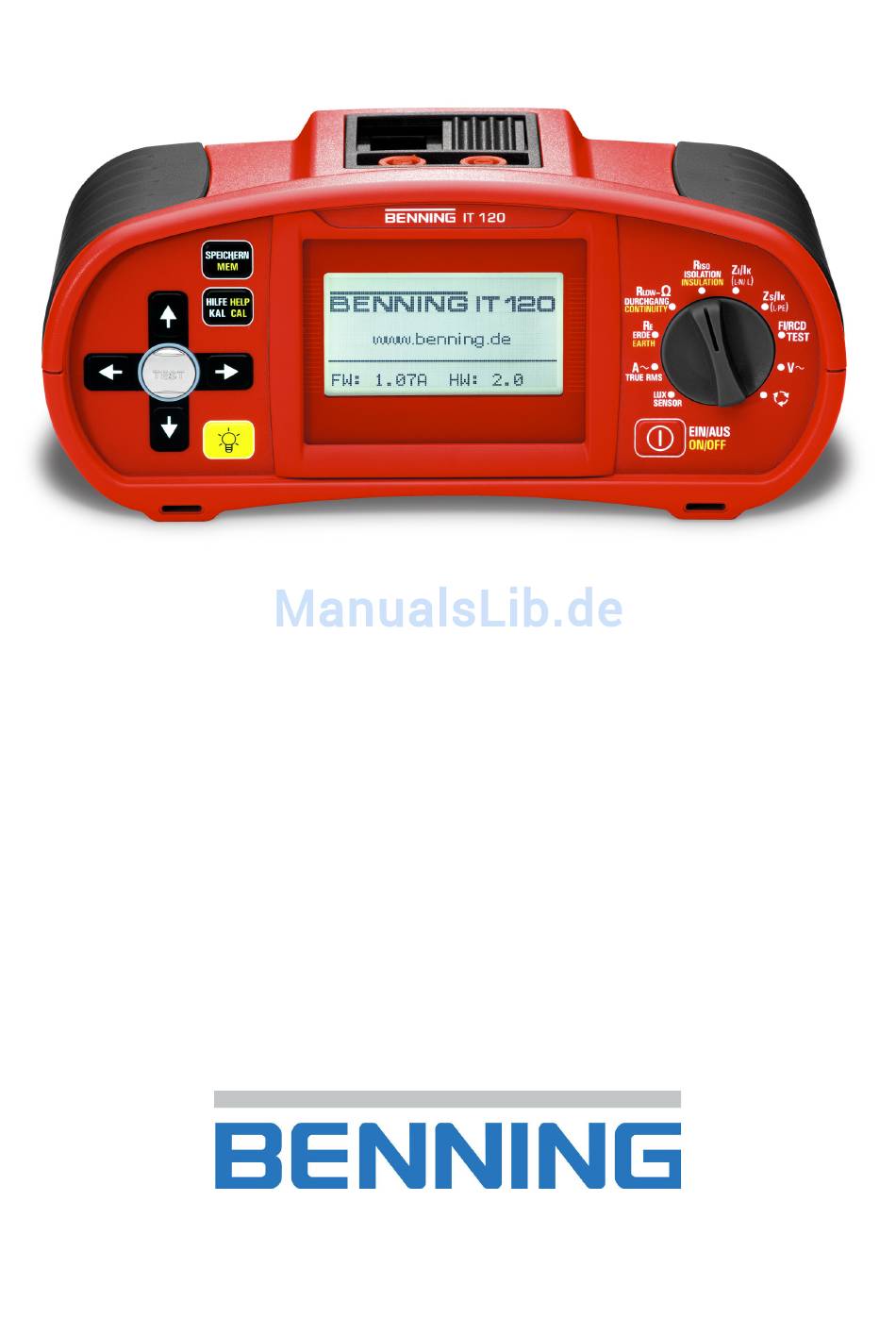

Bedienungsanleitung
Installationsprüfgerät
BENNING IT 110 / BENNING IT 120

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Benning IT 110

Inhaltszusammenfassung für Benning IT 110

  • Seite 1 Bedienungsanleitung Installationsprüfgerät BENNING IT 110 / BENNING IT 120...

  • Seite 3: Inhaltsverzeichnis

    3.2 Anschlussfeld ....................10 3.3 Rückwand ....................10 3.4 Bodenansicht ....................11 3.5 Tragen des BENNING IT 110/ BENNING IT 120 ......... 12 3.6 Ausstattung und Zubehör des BENNING IT 110/ BENNING IT 120 .... 13 3.6.1 Standardausstattung ................12 3.6.2 Optionales Zubehör ................
  • Seite 4 5.9 Prüfung des Schutzleiteranschlusses ............48 5.10 Erdungswiderstand (nur BENNING IT 120) ..........49 5.11 TRUE RMS Strom (nur BENNING IT 120) ........... 51 5.12 Beleuchtung (nur BENNING IT 120) ............53 Handlung mit Messergebnissen ( BENNING IT 120) ........ 55 6.1 Speichern von Messergebnissen ..............

  • Seite 5: Vorwort

    Ein großes Matrix-Grafi kdisplay mit Hintergrundbeleuchtung liefert einfach abzulesende Ergeb- nisse, Anzeigen, Messparameter und Meldungen. Das BENNING IT 110/ BENNING IT 120 ist mit allem notwendigen Zubehör für eine komfortable Prüfung ausgestattet. Es wird gemeinsam mit dem gesamten Zubehör in einer gepolsterten Trage-...

  • Seite 6: Sicherheits- Und Bedienungshinweise

    BENNING IT 110/ BENNING IT 120 bereitgestellte Schutz beeinträchtigt werden. Lesen Sie dieses Benutzerhandbuch sorgfältig durch, ansonsten kann die Benutzung des BENNING IT 110/ BENNING IT 120 für den Anwender, das Gerät und für die zu prüfende An- lage gefährlich werden.

  • Seite 7: Laden

    Abb. 2.1: Polarität der Ladebuchse Hinweis: Benutzen Sie nur das vom Hersteller oder Händler des BENNING IT 110/ BENNING IT 120 ge- lieferte Ladegerät, um Brände oder Stromschlag zu vermeiden. 2.4 Vorkehrungen für die Ladung neuer Batterien oder von Batterien, die längere Zeit nicht benutzt wurden...

  • Seite 8: Anwendbare Standards

    Ladung/Entladung einiges an ihrer Kapazität. Die tatsächliche Kapazitätsverminderung als Funktion der Ladezyklen hängt vom Batterietyp ab und wird in den technischen Daten des Bat- terieherstellers angegeben. 2.5 Anwendbare Standards Das BENNING IT 110/ 120 wird in Übereinstimmung mit folgenden Vorschriften hergestellt und ge- prüft: Sicherheitsvorschriften EN 61010-1:2001 Elektromagnetische Verträglichkeit...

  • Seite 9: Beschreibung Des Instruments

    Abb. 3.1: Front-Bedienfeld, Beispiel BENNING IT 120 Legende: 1 EIN/AUS-Taste zur Ein- bzw. Ausschaltung des BENNING IT 110/ BENNING IT 120 Das BENNING IT 110/ BENNING IT 120 wird 10 Minuten nach der letzten Betätigung einer Taste oder Drehung des Funktionswahlschalters automatisch ausgeschaltet. 2 Funktionswahlschalter 3 BENNING IT 110: KAL-Taste zur Kompensation des Prüfl...

  • Seite 10: Anschlussfeld

    2 Ladebuchse 3 Anschluss-Schutzdeckel (schützt vor dem gleichzeitigen Anschluss des Prüfkabels und des La- degeräts) Nur BENNING IT 120: Bei der Erdungswiderstandsmessung sind die Messklemmen folgend belegt: Die L/L1 schwarze Prüfl eitung ist als die Hilfserderelektrode (H) benutzt. Die N/L2 blaue Prüfl eitung ist als die Erderelektrode (E) benutzt.

  • Seite 11: Bodenansicht

    Fuse Fuse Fuse S/N XXXXXXXX SIZE AA SIZE AA SIZE AA Abb. 3.4: Batterie- und Sicherungsfach Legende: 1 Sicherung F1 2 Sicherung F2 3 Sicherung F3 4 Seriennummernschild, ein weiteres Seriennummernschild befi ndet sich außen neben dem Typschild, links 5 Batterien (Größe AA) 6 Batteriehalterung 3.4 Bodenansicht Abb.

  • Seite 12: Tragen Des Benning It 110/ Benning It 120

    3.5 Tragen des BENNING IT 110/ BENNING IT 120 Mit dem standardmäßig mitgelieferten Tragriemen kann das BENNING IT 110/ BENNING IT 120 auf unterschiedliche Weise getragen werden. Das BENNING IT 110/ BENNING IT 120 hängt nur um den Hals des Anwenders - schnelles Aufstellen und Mitnehmen.

  • Seite 13: Ausstattung Und Zubehör Des Benning It 110/ Benning It 120

    3.6.2 Optionales Zubehör BENNING IT 110 BENNING IT 120 Optionales Stromzangenadapter CC 2 (Artikelnummer TN 044110) Zubehör Beleuchtungssonde Typ B (Artikelnummer TN 044111) Beleuchtungssonde Typ C (Artikelnummer TN 044112)

  • Seite 14: Bedienung Des Benning It 110/ Benning It 120

    4. Bedienung des BENNING IT 110/ BENNING IT 120 4.1 Bedeutung der Symbole und Meldungen auf dem Display des BENNING IT 110/ BENNING IT 120 Das Anzeigedisplay ist auf vier Hauptabschnitte unterteilt: Abb. 4.1: Displayansicht Legende: 1 Funktions- und Parameterzeile In der oberen Displayzeile werden die Messfunktion/-unterfunktion und die Parameter ange- zeigt.

  • Seite 15: Meldungsfeld - Batteriestatus

    Messung nicht ausgelöst worden. BENNING IT 110/ BENNING IT 120 überhitzt. Die Temperatur der internen Komponenten im BENNING IT 110/ BENNING IT 120 hat die Obergrenze erreicht. Die Messung ist verboten, bis die Temperatur geringer als der Grenzwert ist. Die Batteriekapazität ist zu gering, um ein richtiges Ergebnis zu garantieren.

  • Seite 16: Ergebnisfeld

    Die Störspannung zwischen den Prüfklemmen H und E oder S beeinfl usst das Ergebnis. Der Hilfserdersondenwiderstand ist zu hoch. Der Messsondenwiderstand ist zu hoch Beide Sondenwiderstände sind zu hoch 4.1.4 Ergebnisfeld Messung bestanden. Messung nicht bestanden. Messung wurde abgebrochen. Zustände an der Eingangsklemme überprüfen.

  • Seite 17: Funktions- Und Parameterzeile

    Intervallton Messungen sind sofort einzustellen, und der Fehler muss vor weiterem Betrieb behoben werden. 4.1.7 Funktions - und Parameterzeile Abb. 4.2: Funktionswahlschalter und zugehörige Parameterzeile, Beispiel BENNING IT 120 Legende: Bezeichnung der Hauptfunktion Bezeichnung der Funktion bzw. Unterfunktion Messparameter und Grenzwerte 4.1.8 Auswahl der Messfunktion/-Unterfunktion...

  • Seite 18: Einstellung Der Messparameter Und Grenzwerte

    Zu allen Funktionen gibt es Hilfe-Menüs. Das Hilfe-Menü enthält Prinzipschaltbilder zur Illustra- tion, wie das BENNING IT 110/ BENNING IT 120 an die elektrische Anlage anzuschließen ist. Drü- cken Sie nach der Auswahl der Messung, die Sie durchführen möchten, die HILFE-Taste, um das zugehörige Hilfe-Menü...

  • Seite 19: Einstellung Des Skalierungsfaktors Für Den Unbeeinfl Ussten Kurzschluss-/Fehlerstrom

    IT-Netz Netz mit verminderter Spannung (2×55 V) Netz mit verminderter Spannung (3×63 V) Wählen Sie durch Betätigung der Tasten NETZE im Menü Einstellung, und drücken Sie die TEST-Taste, um in das Einstellungsmenü für das Versorgungsnetz zu kommen Abb. 4.5: Versorgungsnetz-Auswahlmenü Wählen Sie das Versorgungsnetz mit den Tasten , und drücken Sie die TEST-Taste zur Annahme der Einstellung.

  • Seite 20: Auswahl Der Schnittstelle (Nur Benning It 120)

    4.4.4 Auswahl der Schnittstelle (nur BENNING IT 120) Wählen Sie durch Betätigung der Tasten die SCHNITTSICHERUNGNEINSTELLUNG im Menü Einstellung, und drücken Sie die TEST-Taste, um in das Menü für die Auswahl der Schnitt- stelle zu kommen. Abb. 4.8: Menu zur Auswahl der Schnittstelle Wählen Sie mit den Tasten...

  • Seite 21: Einstellung Des Anzeigekontrasts

    Prüfung von Fehlerstrom-Schutzeinrichtungen mit SCHLEIFENIMPEDANZ Nenndifferenzstrom ≥ 10 mA ERDUNGSWIDERSTAND Widerstandsobergrenze: 50 Ω (nur BENNING IT 120) BELEUCHTUNG (nur Beleuchtungsuntergrenze: 300 lux BENNING IT 120) 4.5 Einstellung des Anzeigekontrasts Wenn die schwache Hintergrundbeleuchtung aktiviert ist, drücken und halten Sie die HINTER- GRUNDBELEUCHTUNGS-Taste, bis das Menü...

  • Seite 22: Messungen

    Schritt 1 Wählen Sie mit dem Funktionswahlschalter die Funktion R , Isolation/ Insulation. Fol- gendes Menü wird eingeblendet: Abb. 5.1: Menü zur Messung des Isolationswiderstands Schließen Sie das Prüfkabel an das BENNING IT 110/ BENNING IT 120 an. Schritt 2 Stellen Sie folgende Messparameter und Grenzwerte ein: Nennprüfspannung Widerstandsuntergrenze Schritt 3 Schließen Sie das Prüfkabel an die zu prüfende Komponente an.
  • Seite 23 Schließen Sie Prüfklemmen nicht an externe Spannungen über 600 V (AC oder DC) an, damit das BENNING IT 110/ BENNING IT 120 nicht beschädigt wird. Hinweis: Bei Spannungen über 10 V (AC oder DC) zwischen den Prüfklemmen wird die Isolationswider-...

  • Seite 24: Isolationsüberwachung In It Systemen (Nur Benning It 120)

    , um die Funktion STROM (EF) auszuwählen. Folgendes Menü wird eingeblendet: Abb 5.4: Menü zur Messung des Fehlerstroms Schließen Sie das Prüfkabel an das BENNING IT 120-Gerät an. Schritt 2 Stellen Sie folgenden Grenzwert: Erster Fehler, Stromobergrenze ( , , ; *ohne, 3,0-20 mA) Schritt 3 Schließen Sie das Prüfkabel an die zu prüfende Komponente an.
  • Seite 25 Abb. 5.5: Anschluss des Universalprüfkabels (IMD = Isolationsüberwachungsgerät) Schritt 4 Kontrollieren Sie vor Beginn der Messung die angezeigten Warnhinweise und den On- line-Spannungs-/ Klemmenwächter. Wenn es keine Beanstandungen gibt, drücken und halten Sie die TEST-Taste. Während der Messung werden auf dem Display die tat- sächlichen Messergebnisse angezeigt.
  • Seite 26 Abb. 5.6: Menü zur Prüfung von Isolationsüberwachungsgeräten Schließen Sie das Prüfkabel an das BENNING IT 120 an. Schritt 2 Stellen Sie folgenden Grenzwert ein: Alarmauslösegrenze (Strom) ( , , ,) Schritt 3 Schließen Sie das Prüfkabel an die zu prüfende Komponente an. Befolgen Sie zur Durchführung der Prüfung den Anschlussplan in Abb.

  • Seite 27: Widerstand/ Durchgangsprüfung

    / , um die Funktion RKLEIN auszuwählen. Folgendes Menü wird eingeblendet: Abb. 5.10: Niederohmmessmenü Schließen Sie das Prüfkabel an das BENNING IT 110/ BENNING IT 120 an. Schritt 2 Stellen Sie folgenden Grenzwert ein: Widerstandsobergrenze Schritt 3 Kompensieren Sie vor der Durchführung der Niederohmprüfung den Widerstand der...
  • Seite 28 1. Schließen Sie die Prüfl eitungen kurz, siehe Abb. 5.11. Abb. 5.11: Kurzgeschlossene Prüfl eitungen 2. Drücken Sie die TEST-Taste, um eine normale Messung vorzunehmen. Ein Ergebnis nahe 0,00 Ω wird angezeigt. 3. Drücken Sie die Taste KAL. Nach der Durchführung der Prüfl eitungskompensation wird das Symbol (Co) für kompensierte Prüfl...
  • Seite 29 Teilergebnis der Niederohmmessung mit positiver Spannung an Klemme N. Das angezeigte Messergebnis, falls gewünscht, speichern. Siehe Kapitel 6.1 für weitere Informati- onen über Einstellfunktionen und speichern von Messergebnissen (nur BENNING IT 120). Achtung: Die Niederohmmessung darf nur an stromlosen Objekten durchgeführt werden! Das Prüfergebnis kann durch Parallelimpedanzen oder transiente Ströme beeinfl...
  • Seite 30 Benutzen Sie zur Auswahl der Funktion Durchgang die Tasten / . Folgendes Menü wird eingeblendet: Abb. 5.15: Durchgangsmessmenü Schließen Sie das Prüfkabel an das BENNING IT 110/ BENNING IT 120 an. Schritt 2 Stellen Sie folgenden Grenzwert ein: Widerstandsobergrenze Schritt 3 Schließen Sie das Prüfkabel an die zu prüfende Komponente an. Befolgen Sie zur Durchführung der Durchgangsmessung den Anschlussplan in den Abbildungen 5.10...
  • Seite 31 Angezeigtes Ergebnis: Durchgangswiderstand Das angezeigte Messergebnis, falls gewünscht, speichern. Siehe Kapitel 6.1 für weitere Informati- onen über Einstellfunktionen und speichern von Messergebnissen (nur BENNING IT 120). Achtung: Die Durchgangswiderstandsmessung darf nur an stromlosen Objekten durchgeführt werden! Hinweis: Wenn die Spannung zwischen den Prüfklemmen höher als 10 V ist, kann die Durchgangswi- derstandsmessung nicht durchgeführt werden.

  • Seite 32: Prüfung Von Fehlerstrom-Schutzeinrichtungen (Rcd)

    Der ausgewählte Nenndifferenzstrom kann mit 0,5; 1; 2 oder 5 multipliziert werden. 5.4.4 Typ der Fehlerstrom-Schutzeinrichtung und Anfangspolarität des Prüf- stroms Das BENNING IT 110/ BENNING IT 120 ermöglicht die Prüfung allgemeiner (unverzögerter) und selektiver (verzögerter, mit gekennzeichneter) Fehlerstrom-Schutzeinrichtungen, die geeignet sind für:...

  • Seite 33: Prüfung Selektiver (Verzögerter) Fehlerstrom-Schutzeinrichtungen

    positive Startpolaritat negative Startpolaritat (0°) (180°) Abb. 5.19: Prüfstrom gestartet mit positiver oder negativer Halbwelle 5.4.5 Prüfung selektiver (verzögerter) Fehlerstrom-Schutzeinrichtungen Selektive Fehlerstrom-Schutzeinrichtungen zeigen eine verzögerte Ansprechcharakteristik. Die Auslöseleistung wird aufgrund der Vorladung während der Berührungsspannungsmessung beein- fl usst. Um die Vorladung zu eliminieren, wird eine Verzögerungszeit von 30 s vor Durchführung der Auslöseprüfung eingefügt.
  • Seite 34 Abb. 5.20: Menü zur Berührungsspannungsmessung Schließen Sie das Prüfkabel an das BENNING IT 110/ BENNING IT 120 an. Schritt 2 Stellen Sie folgende Messparameter und Grenzwerte ein: Nennfehlerstrom Typ der Fehlerstrom-Schutzeinrichtung Berührungsspannungsgrenzwert Schritt 3 Befolgen Sie zur Durchführung der Berührungsspannungsmessung den Anschlussplan in Abb.

  • Seite 35: Auslösezeit

    5.4.7 Auslösezeit (RCDt) Die Messung der Auslösezeit wird zur Überprüfung der Wirksamkeit der Fehlerstrom-Schutzein- richtung benutzt. Dies wird durch eine Prüfung erreicht, die eine entsprechende Fehlerbedingung simuliert. Die Auslösezeiten unterscheiden sich zwischen den Standards, siehe nachfolgende Auf- listung. Auslösezeiten nach EN 61008 / EN 61009: ½×I 2×I 5×I...
  • Seite 36 Abb. 5.23: Menü zur Auslösezeitmessung Schließen Sie das Prüfkabel an das BENNING IT 110/ BENNING IT 120 an. Schritt 2 Stellen Sie folgende Messparameter ein: Nenn-Auslösedifferenzstrom Multiplikator des Nenn-Auslösedifferenzstroms Typ der Fehlerstrom-Schutzeinrichtung und Anfangspolarität des Prüfstroms Schritt 3 Befolgen Sie den Anschlussplan in Abb. 5.21 (siehe Abschnitt Berührungsspannung), um die Messung der Auslösezeit durchzuführen.

  • Seite 37: Auslösestrom

    )) die Tasten / . Folgendes Menü wird eingeblendet: Abb. 5.25: Menü zur Auslösestrommessung Schließen Sie das Prüfkabel an das BENNING IT 110/ BENNING IT 120 an. Schritt 2 Mit den Cursortasten können folgende Parameter bei dieser Messung eingestellt werden:...

  • Seite 38: Automatikprüfung

    Messung dazugehöriger Parameter (Berührungsspannung, Schleifenimpe- danz (Fehlerschleifenwiderstand) und Auslösezeit bei verschiedenen Fehlerströmen) mit einer vom BENNING IT 110/ BENNING IT 120 gesteuerten Abfolge automatischer Prüfungen. Wenn ein falscher Parameter während der automatischen Prüfung bemerkt wird, muss die Einzelprüfung des Parameters zur weiteren Untersuchung benutzt werden.
  • Seite 39 Nach Durchführung des Schritts 1 fährt die RCD-Automatikprüfsequenz automatisch mit Schritt 2 fort. 2. Auslösezeitmessung mit folgenden Messparametern: Prüfstrom ½×I ΔN Prüfstrom beginnt mit negativer Halbwelle bei 180° Normalerweise löst die Messung die Fehlerstrom-Schutzeinrichtung nicht aus. Folgendes Menü wird eingeblendet: Abb.
  • Seite 40 ΔN Berührungsspannung Das angezeigte Messergebnis, falls gewünscht, speichern. Siehe Kapitel 6.1 für weitere Informati- onen über Einstellfunktionen und speichern von Messergebnissen (nur BENNING IT 120). Hinweis: Die Messung der Berührungsspannung im Vorfeld der Prüfung löst normalerweise die Fehler- strom-Schutzeinrichtung nicht aus. Allerdings kann die Auslösegrenze infolge von Leckströmen überschritten werden, die zum PE-Schutzleiter oder über die kapazitive Verbindung zwischen...

  • Seite 41: Schleifenimpedanz Und Unbeeinfl Usster Fehlerstrom

    Kurzschluss an freiliegenden leitenden Teilen auftritt (leitende Verbindung zwischen Phasenleiter und Schutzleiter). Zur Messung der Schleifenimpedanz (Schleifenwiderstand) benutzt das BENNING IT 110/ BENNING IT 120 einen Prüfstrom in Höhe von 2,5 A. Der unbeeinfl usste Kurzschlusstrom (Fehlerstrom) wird auf der Grundlage der gemessenen...

  • Seite 42: Schleifenimpedanz (Funktion Rs)

    Lim: Untergrenze des unbeeinfl ussten Kurzschlussstromes Das angezeigte Messergebnis, falls gewünscht, speichern. Siehe Kapitel 6.1 für weitere Informati- onen über Einstellfunktionen und speichern von Messergebnissen (nur BENNING IT 120). Hinweis: Die Prüfklemmen L und N werden automatisch umgepolt, wenn die Prüfl eitungen L/L1 und N/L2 (Universalprüfkabel) umgekehrt angeschlossen werden, wenn die Klemmen an der ge-...
  • Seite 43 Tasten . Fol- gendes Menü wird eingeblendet: Abb. 5.37: Menü zur Messung der Schleifenimpedanz Schließen Sie das Prüfkabel an das BENNING IT 110/ BENNING IT 120 an. Schritt 2 Stellen Sie folgende Messparameter ein: Sicherungstyp Strombemessung der Sicherung Auslösezeit der Sicherung Anhang A enthält eine Aufl...

  • Seite 44: Leitungsimpedanz Und Unbeeinfl Usster Kurzschlussstrom

    Schritt 1 Wählen Sie mit dem Funktionswahlschalter die Funktion Zl/Ik (L-N/ L) (Leitungsimpe- danz). Folgendes Menü wird eingeblendet: Abb. 5.9: Menü zur Messung des Leitungsimpedanz Schließen Sie das Prüfkabel an das BENNING IT 110/ BENNING IT 120 an. Schritt 2 Stellen Sie folgende Messparameter ein:...
  • Seite 45 Untergrenze des unbeeinfl ussten Kurzschlussstromes Das angezeigte Messergebnis, falls gewünscht, speichern. Siehe Kapitel 6.1 für weitere Informati- onen über Einstellfunktionen und speichern von Messergebnissen (nur BENNING IT 120). Hinweis: Der untere Grenzwert des unbeeinfl ussten Kurzschlussstromes hängt vom Sicherungstyp, von der Strombemessung und der Auslösezeit der Sicherung sowie vom I...

  • Seite 46: Drehfeld (Phasenfolge)

    (Drehfeld). Folgendes Menü wird eingeblendet: Abb. 5.42: Menü zur Prüfung der Phasenfolge Schließen Sie das Prüfkabel an das BENNING IT 110/ BENNING IT 120 an. Schritt 2 Befolgen Sie zur Prüfung der Phasenfolge den Anschlussplan in Abb. 5.43. Option Ergebnis: 1.2.3 Ergebnis: 2.1.3...

  • Seite 47: Spannung Und Frequenz

    Schritt 1 Wählen Sie mit dem Funktionswahlschalter die Funktion V~ (Spannung). Folgendes Menü wird eingeblendet: Abb. 5.45: Menü für Spannungs- und Frequenzmessung Schließen Sie das Prüfkabel an das BENNING IT 110/ BENNING IT 120 an. Schritt 2 Befolgen Sie zur Durchführung der Spannungs- und Frequenzmessung den Anschluss- plan in Abb. 5.46.

  • Seite 48: Prüfung Des Schutzleiteranschlusses

    Schaltung des Instruments angelegt wird, bzw. bevor die Installation in Betrieb geht. So prüfen Sie den Schutzleiteranschluss Schritt 1 Schließen Sie das Prüfkabel an das BENNING IT 110/ BENNING IT 120 an. Schritt 2 Befolgen Sie zur Prüfung des Schutzleiteranschlusses die Anschlusspläne in den Abbil- dungen 5.48 und 5.49.

  • Seite 49: Erdungswiderstand (Nur Benning It 120)

    5.10 Erdungswiderstand (R ) (nur BENNING IT 120) Das BENNING IT 120 kann den Erdungswiderstand durch das Messverfahren mit drei Sonden er- mitteln. Folgende Hinweise müssen bei der Messung beachtet werden: Die Sonde (S) liegt zwischen der Hilfserdersonde (H) und Erdersonde (E), in der sogenannten Referenzebene (siehe Abb.
  • Seite 50 Schritt 4 Kontrollieren Sie vor Beginn der Messung die angezeigten Warnhinweise und den On- line-Spannungs-/Klemmenwächter. Wenn alles in Ordnung ist, drücken Sie die TEST- Taste. Nach der Durchführung der Messung erscheinen Ergebnisse zusammen mit dem Symbol BESTANDEN/NICHT BESTANDEN (sofern zutreffend) auf dem Display. Abb.

  • Seite 51: True Rms Strom (Nur Benning It 120)

    0.5 mA bis 20 A. Damit können Lastströme schnell und zuverlässig gemessen werden. Die TRUE RMS Funktion garantiert ein richtiges Prüfergebnis auch im Falle von nichtsinusförmigen Signalen. Mit dem Stromzangenadapter BENNING CC 2 können Lastströme von 0,5 A bis 20 A gemessen werden.
  • Seite 52 Hinweis: Es sollen Stromzangen mit einem Übersetzungsverhältnis von 1000:1 angeschlossen werden. Wir empfehlen den Stromzangenadapter BENNING CC 2, der für Messungen im Bereich von 0,5 A - 20 A geeignet ist. Ein zusätzlicher Fehler der angeschlossenen Stromzange ist beim Messfehler zu berücksich-...

  • Seite 53: Beleuchtungsmessung (Lux) (Nur Benning It 120)

    5.12 Beleuchtungsmessung (LUX) (nur BENNING IT 120) Die Beleuchtungsmessung kann mit einer der entsprechenden Beleuchtungssonden (Type B, Type C) durchgeführt werden. Der Anschluss der Sonde erfolgt über die RS232 Schnittstelle. So führen Sie die Messung der Beleuchtung durch: Schritt 1 Wählen Sie mit dem Funktionswahlschalter die Funktion LUXSENSOR, das folgende Menü...
  • Seite 54 Angezeigte Ergebnisse: Beleuchtung Das angezeigte Messergebnis, falls gewünscht, speichern. Siehe Kapitel 6.1 für weitere Informati- onen über Einstellfunktionen und speichern von Messergebnissen. (nur BENNING IT 120). Hinweis: Schatten und ungleichmässiger Lichtauffall beeinfl ussen das Messergebnis !

  • Seite 55: Handlung Mit Messergebnissen ( Benning It 120)

    SICHERUNG 002 SICHERUNG 999 OBJEKT 002 OBJEKT 999 Abb. 6.1: Die in dem BENNING IT 120 vorprogrammierte Speicherstruktur 6.1 Speichern von Messergebnissen So speichern Sie ein Messergebnis: Schritt 1 Führen Sie die gewünschte Messung wie unter dem jeweiligen Abschnitt beschrieben durch.
  • Seite 56 Mit den Tasten den Cursor auf die Strukturebene BLOCK setzen (max. 999). Mit Tasten das gewünschte Strukturelement BLOCK xxx eingeben. Mit den Tasten den Cursor auf die Strukturebene SICHERUNG setzen (max. 999). Mit den Tasten das gewünschte Strukturelement SICHERUNG xxx ein- geben.

  • Seite 57: Abrufen Von Messergebnissen

    6.2 Abrufen von Messergebnissen Im Speicher – Menü können gespeicherte Ergebnissen abgerufen oder gelöscht werden. Drücken Sie die Taste SPEICHERN/ MEM um in das Speicher - Menü zu gelangen: Abb. 6.3: „Speicher“ Menü So rufen Sie ein Messergebnis ab: Schritt 1 Mit den Tasten den Cursor auf SPEICHER ABRUFEN setzen.

  • Seite 58: Löschen Von Messergebnissen

    Hinweis: In Schalterstellung „V~“ Abrufen von Messergebnissen nicht möglich Speicherabruf verlassen: Taste „SPEICHERN MEM“ (mehrmals) oder Drehschalter betätigen. 6.3 Löschen von Messergebnissen Es gibt drei Möglichkeiten, die abgespeicherten Messergebnisse zu löschen. Einzelne Messergebnisse werden gelöscht Alle Messergebnisse in einem Strukturelement werden gelöscht Der gesamte Messwertspeicher wird gelöscht Verlassen des Menüs durch Betätigen des Drehschalters oder durch Taste SPEICHERN/ MEM So wird ein Messergebnis gelöscht:...
  • Seite 59 So werden alle Messergebnisse in einem Strukturelement gelöscht: Schritt 1 Drücken Sie die Taste SPEICHERN/ MEM, um in das Speicher - Menü zu gelangen: Mit den Tasten den Cursor auf ELEMENT LÖSCHEN setzen. Drücken Sie die Taste TEST, es wird das folgende Menü eingeblendet: Abb.
  • Seite 60 Abb. 6.12: Menu zur Löschen von Ergebnissen in der 1. Ebene Schritt 3 Mit den Tasten das entsprechende Messergebnis auswählen. Nach der Be- stätigung mit der TEST Taste wird das ausgewählte Messergebnis eingeblendet, und nach erneutem drücken der TEST Taste gelöscht. Die Löschprozedur kann durch Betätigen oder mehrmaliges Betätigen der Taste SPEICHERN/ MEM verlassen werden, ohne die Messwerte zu löschen.

  • Seite 61: Datenübertragung In Den Pc (Nur Benning It 120)

    Wie wird die Datenübertragung durchgeführt Schritt 1 Verbinden Sie das BENNING IT 120 und den PC mit dem USB oder RS232 Kabel. Achten Sie darauf, dass die richtige Schnittstelle ausgewählt ist (siehe Kapitel 4.4.4). Schritt 2 Starten Sie die BENNING PC-Win IT 120 Software.
  • Seite 62 Abb. 7.2: Beispiel einer Darstellung von Messergebnissen am PC Schritt 4 Die angezeigten Daten können vor der Dokumentierung verarbeitet bzw. angepasst werden.

  • Seite 63: Wartung

    8 Wartung 8.1 Austausch von Sicherungen Unter der rückseitigen Abdeckung des BENNING IT 110/ BENNING IT 120 gibt es drei Siche- rungen. M 0,315 A / 250 V, 20×5 mm Diese Sicherung schützt die interne Schaltung der Niederohmfunktion, wenn Prüfsonden irr- tümlich an die Netzspannung angeschlossen werden.

  • Seite 64: Die Benning It 120-Pc Software

    Unbefugten Personen ist es nicht gestattet, das BENNING IT 110/ BENNING IT 120 zu öffnen. Im Inneren des BENNING IT 110/ BENNING IT 120 gibt es keine Komponenten, die vom Benutzer auszutauschen wären, außer drei Sicherungen, siehe Abschnitt 8.1 „Austausch von Sicherungen“.

  • Seite 65: Technische Daten

    9 Technische Daten 9.1 Isolationswiderstand Isolationswiderstand (Nennspannungen 100 VDC und 250 VDC) Messbereich nach EN61557-2: 0,017 MΩ bis 199,9 MΩ Messbereich (MΩ) Aufl ösung (MΩ) Genauigkeit 0,000 (0,017) - 1,999 0,001 2,00 - 99,99 0,01 ± (5 % des Ablesewerts + 3 Digits) 100,0 - 199,9 Isolationswiderstand (Nennspannungen 500 V und 1000 V...

  • Seite 66: Widerstand/ Durchgangsprüfung

    Prüfung der Alarmauslösegrenze Der Fehlerstrom im Falle des ersten Fehlers (beim Grenzwert des Isolationswiderstandes) Messbereich (mA) Aufl ösung (mA) Genauigkeit 0.0 ÷ 9.9 0,01 ± (5 % des Ablesewerts + 2 Digits) 10 ÷ 20 ± (5 % des Ablesewerts) 10 ÷...

  • Seite 67: Berührungsspannung

    Anfangspolarität des Prüfstroms 0° oder 180° Spannungsbereich 100 V - 264 V (45 Hz - 65 Hz) Stromauswahl für Prüfung der Fehlerstrom-Schutzeinrichtung (Effektivwert berechnet zu 20 ms) nach IEC 61009: ½×I 1×I 2×I 5×I RCD IΔ ΔN ΔN ΔN ΔN (mA) ΔN 10,5...

  • Seite 68: Auslösestrom

    Selektive (verzögerte) Fehlerstrom-Schutzeinrichtungen Messbereich (ms) Aufl ösung (ms) Genauigkeit 0 - 500 (½×I ΔN ΔN ± 3 ms 0 - 200 (2×I ΔN 0 - 150 (5×I ΔN Prüfstrom ½×I , 2×I , 5×I ΔN ΔN ΔN ΔN ≥ Der Multiplikator 5 ist nicht verfügbar bei I =1000 mA (allgemeiner Fehlerstrom-Schutz) bzw.

  • Seite 69: Schleifenimpedanz Und Unbeeinfl Usster Kurzschlussstrom

    9.5 Schleifenimpedanz und unbeeinfl usster Kurzschlussstrom Funktion Schleifenimpedanz (Schleifenwiderstand) Messbereich nach EN61557-3: 0,26 Ω bis 1999 Ω Messbereich (Ω) Aufl ösung (Ω) Genauigkeit 0,00 (0,25) - 19,99 0,01 ±(5% des Ablesewerts + 5 Digits) 20,0 - 99,9 100 - 1999 Unbeeinfl...

  • Seite 70: Drehfeld (Phasenfolge)

    Unbeeinfl usster Kurzschlussstrom Messbereich (A) Aufl ösung (A) Genauigkeit 0,00 ÷ 19,99 0,01 20,0 ÷ 99,9 Beachten Sie die Genauigkeit der Messung 100 ÷ 999 des Leitungswiderstands 1,00 kA ÷ 9,99 kA 10,0 ÷ 24,4 kA Prüfstrom (bei 230 V) 2,5 A (10 ms) Nennspannungsbereich 100 V - 440 V (45 Hz - 65 Hz)

  • Seite 71: Erdungswiderstand

    < 20 mA Frequenz 125 Hz Automatische Überwachung und Anzeige der Hilfserder- und Sondenwiderstände Automatische Überwachung der Störspannung 9.11 TRUE RMS STROM (nur BENNING IT 120) Messbereich (A) Aufl ösung (A) Genauigkeit 0.0 ÷ 99.9 mA ± (5% des Ablesewerts + 3 Digits)) 0.1 mA...

  • Seite 72: Beleuchtung (Beleuchtungssonde, Typ C)

    9.12.2 Beleuchtung (Beleuchtungssonde, Typ C) Messbereich (lux) Aufl ösung (lux) Genauigkeit 0.01 ÷ 19.99 0.01 20.0 ÷ 199.9 ± (10% des Ablesewerts +3 Digits) 200 ÷ 1999 2.00 ÷ 19.99 k Messmethode Si photodiode Kosinus Fehler < 2.5 % im Bereich +/- 85 Grad Allgemeine Genauigkeit nach dem DIN 5032 Class C Standard 9.13 Allgemeine Angaben Versorgungsspannung...

  • Seite 73: Sicherungstabelle

    10 Anhang A Niederspannungssicherungen (Sicherungseinsätze) nach DIN EN 60269, VDE 0636 (z.B. NH) und Leitungsschutzschalter nach DIN EN 60898, VDE 0641 Schmelzzeiten bzw. Auslösezeiten in Abhängigkeit der Strom-Zeit-Kennlinie und des Auslösestromes Sicherungseinsätze werden in Betriebsklassen (z.B. gL-gG) eingeteilt Leitungsschutzschalter wurden früher mit einem Buchstaben als Charakteristik-Angabe bezeichnet, heute gilt der gleiche Buchstabe als Typ-Bezeichnung Die Strom-Zeit-Kennlinien (Angaben in der folgenden Sicherungstabelle) zwischen dem Sicherungstyp NV und gG (Anzeigendisplay) und gL-gG (Tabelleneintrag) sind identisch!
  • Seite 74 gL-gG (NV, gG) 0,1 s 46,4 gL-gG (NV, gG) 0,1 s gL-gG (NV, gG) 0,1 s 10 A 115,3 gL-gG (NV, gG) 0,1 s 13 A 144,8 gL-gG (NV, gG) 0,1 s 16 A 150,8 gL-gG (NV, gG) 0,1 s 20 A 204,2 gL-gG (NV, gG)
  • Seite 75 gL-gG (NV, gG) 0,2 s 630 A 11534,9 gL-gG (NV, gG) 0,2 s 710 A 14341,3 gL-gG (NV, gG) 0,2 s 800 A 16192,1 gL-gG (NV, gG) 0,2 s 1000 A 19356,3 gL-gG (NV, gG) 0,2 s 1250 A 29182,1 gL-gG (NV, gG) 0,4 s 15,9...
  • Seite 76 gL-gG (NV, gG) 160 A 947,9 gL-gG (NV, gG) 200 A 1354,5 gL-gG (NV, gG) 250 A 1590,6 gL-gG (NV, gG) 315 A 2272,9 gL-gG (NV, gG) 400 A 2766,1 gL-gG (NV, gG) 500 A 3952,7 gL-gG (NV, gG) 630 A 4985,1 gL-gG (NV, gG) 710 A...
  • Seite 77 0,4 s 40 A 0,4 s 50 A 0,4 s 63 A 10 A 13 A 16 A 20 A 25 A 32 A 40 A 50 A 63 A 35 ms 0,5 A 35 ms 35 ms 1,6 A 35 ms 35 ms 35 ms...
  • Seite 78 0,2 s 0,2 s 10 A 0,2 s 13 A 0,2 s 16 A 0,2 s 20 A 0,2 s 25 A 0,2 s 32 A 0,2 s 40 A 0,2 s 50 A 0,2 s 63 A 0,4 s 0,5 A 0,4 s 0,4 s...
  • Seite 79 35 ms 16 A 35 ms 20 A 35 ms 25 A 35 ms 32 A 0,1 s 0,5 A 0,1 s 0,1 s 1,6 A 0,1 s 0,1 s 0,1 s 0,1 s 10 A 0,1 s 13 A 0,1 s 16 A 0,1 s...
  • Seite 80 35 ms 16 A 35 ms 20 A 35 ms 25 A 35 ms 32 A 0,1 s 0,5 A 0,1 s 0,1 s 1,6 A 0,1 s 0,1 s 0,1 s 0,1 s 10 A 0,1 s 13 A 0,1 s 16 A 0,1 s...
  • Seite 81 16 A 86,4 20 A 25 A 32 A 172,8...

  • Seite 85: Hersteller

    Händler: Hersteller: Benning Elektrotechnik & Elektronik GmbH & Co. KG Münsterstraße 135 - 137 D - 46397 Bocholt Telefon ++49 (0) 2871 - 93 - 0 • Fax ++49 (0) 2871 - 93 - 429 www.benning.de • eMail: duspol@benning.de Kein Teil dieser Veröffentlichung darf in irgendeiner Form oder durch irgendein Mittel ohne schrift- liche Erlaubnis von BENNING reproduziert oder verwertet werden.
