12

Anhang C Versorgungsnetze mit geringerer Spannung

12.1 Geltende Normen

BS7671

12.2 Grundlagen

Wenn ein integrierter Schutz vor elektrischen Unfällen notwendig ist, aber keine
Schutzkleinspannung verwendet wird, sind spezielle Versorgungsnetze notwendig. Zu diesem
Zweck können Versorgungsnetze mit geringerer Spannung und Erdung eingesetzt werden.
Bei einer Nennspannung von 110 V stehen zwei Möglichkeiten zur Verfügung.
55 V
PE
55 V
-
Einphasig mit Mittelabgriff, mit dem
Schutzleiter verbunden (d.h. 2 x 55 V).
-
Kein Neutralleiter.

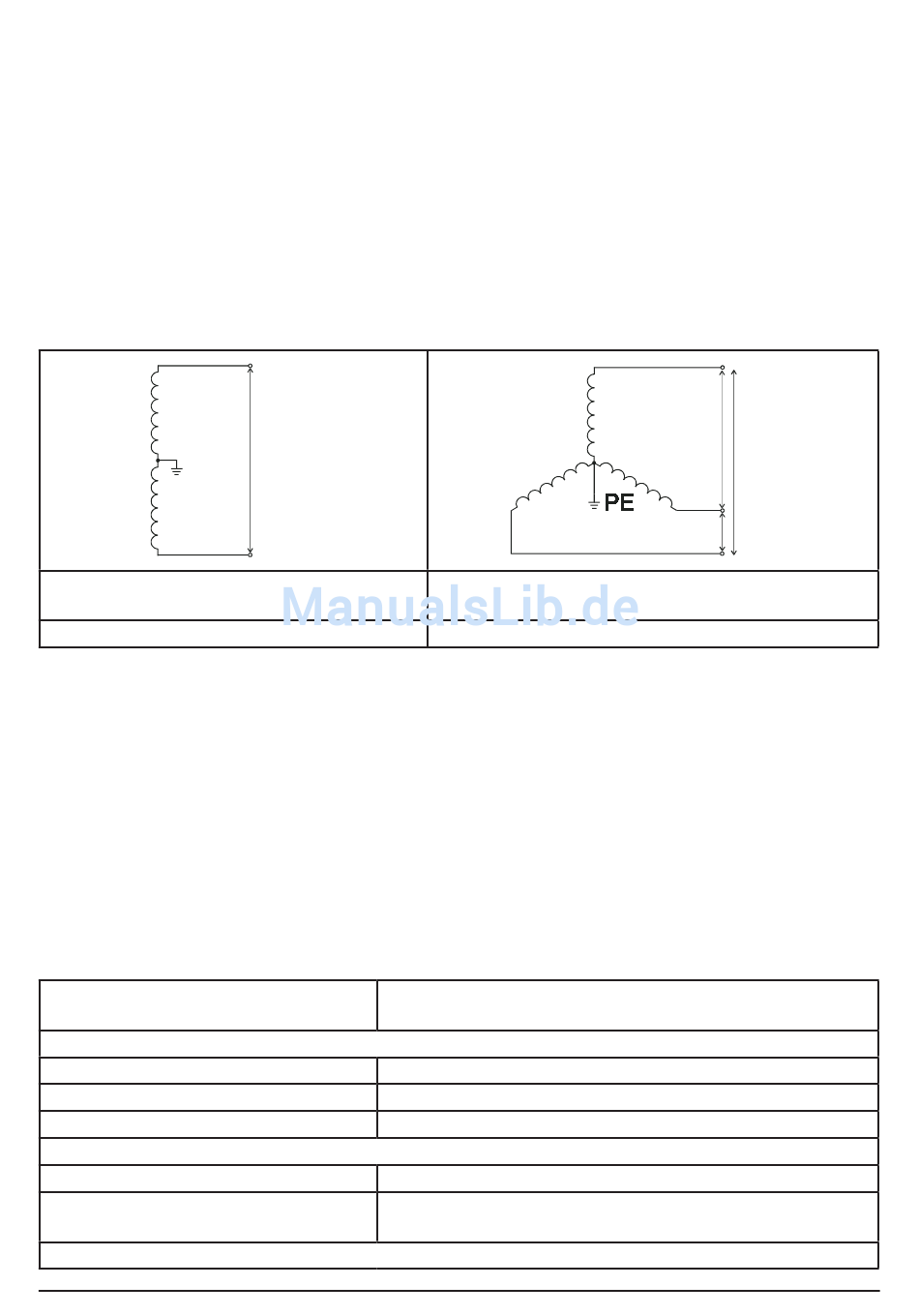

Abbildung 12.1: Allgemeine Versorgungsnetze mit geringerer Spannung

12.3 Messrichtlinien

Vor der Überprüfung muss der Anwender das Netz mit geringerer Spannung im Gerät auswählen.
Wie das Netz mit geringerer Spannung ausgewählt wird, erfahren Sie in Kapitel 4.4.1 Einstellung
des Versorgungsnetzes. Wenn das Netz mit geringerer Spannung ausgewählt wurde, kann das
Gerät sofort verwendet werden. Das ausgewählte Netz wird vom Gerät gespeichert, auch wenn
das Gerät ausgeschaltet wird.
Die Tabelle unten enthält die Funktionen des BENNING IT 120 B, die für die Prüfung und
Messung von Versorgungsnetzen bestimmt sind, mit Anmerkungen zur Kompatibilität bezüglich
Versorgungsnetzen mit geringerer Spannung.
Funktionen für Netze mit geringe-
rer Spannung
Durchgangsprüfung
R Niedrig-Ω
Durchgangsprüfung
Isolation
Leitungswiderstand
Leitungswiderstand
Zu erwartender
Kurzschlussstrom
Fehlerschleifenwiderstand
L1
110 V
L2
Anmerkungen
Unabhängig vom ausgewählten Versorgungsnetz.
Unabhängig vom ausgewählten Versorgungsnetz.
Widerstand R
I
für U
PSC
63 V
63 V
-
Dreiphasen-Sternanschluss mit Mittelabgriff
verbunden mit dem Schutzleiter (d.h. 3 x 63 V).
-
Kein Neutralleiter.
.
L1-L2
= 110 V.
L1-L2
77
L1
110 V
110 V
63 V
L2
110 V
L3
