4. VERKABELUNGSANLEITUNG

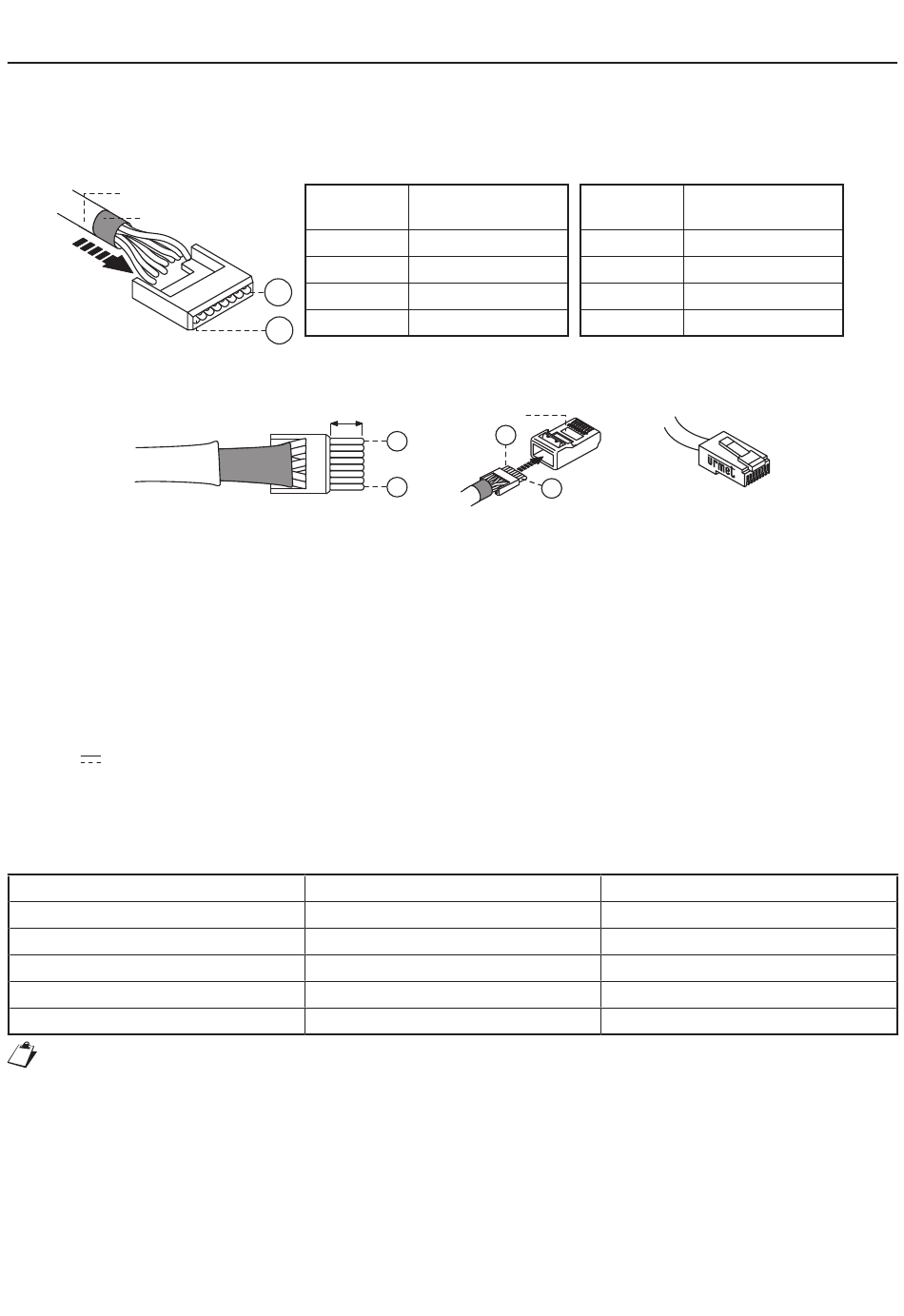

RJ45-Ethernetkabel
Das Ipercom-System ist für einen Betrieb nach dem Standard EIA/TIA 568B konzipiert.
• Das Kabel an einem der RJ45-Steckverbinder mit Urmet-Logo einstecken.
• Den Leiter unter Berücksichtigung der genannten Farbgebungen (Standard T568B) in die Führung
einführen.
Schwarzer Mantel
Grauer Mantel
• Die Kabel so abschneiden, dass sie ca. 5 mm aus der Führung herausragen, die Führung in den Stecker
einführen und mit dem dafür vorgesehenen Werkzeug crimpen.
• Sicherstellen, dass der graue Mantel innerhalb des Steckers bleibt. Dieser Anschlusstyp garantiert
KEINE Doppelisolierung.
• Ein Ende des Ethernet-Kabels an den POE-Schalter des Systems und das andere Ende an den LAN-
Verbinder des Geräts anschließen.
Bei Versorgung über lokales Netzteil muss zuerst das LAN-Kabel an einen Nicht-POE-Port des Switches
angeschlossen und dann der Anschluss des lokalen Netzteils vorgenommen werden.

4.1 VERSORGUNG

The 1717/21 video door phone can be supplied power in two different ways:
— POE
— 48 V local power supply
Bei Anwendung des Netzteils ist POE nicht verfügbar, weil der Videosprechanlage nur über das lokale
Netzteil versorgt wird. In diesem Fall kann RJ45 an dem NO POE-Port des Schalters angeschlossen werden.

4.2 ENTFERNUNGEN UND QUERSCHNITTE KABEL

Anschlusstyp
Etagenruf
Panikalarm
Zusätzliches Läutwerk
Externe versorgung
LAN
Die verwendeten Kabel müssen bei einem Querschnitt von 0,5 mm
entsprechen bzw. der Norm IEC 60332-2-2 bei einem Querschnitt von unter 0,5 mm
(*) Um den Videosprechanlagebetrieb bei maximalen Entfernungen zu gewährleisten, muss das Kabel der
Kategorie 5 angehören und der Querschnitt der Zweidrahtleitungen AWG24 entsprechen.
Der Höchstwiderstand des einzelnen Leiters darf nicht mehr als 10 Ohm/100 m betragen.
Das Kabel muss den folgenden Vorschriften entsprechen:
- EIA/TIA 568-B.2 oder EIA/TIA 568-C.2
- EN50288 3-1
- IEC 61156-5
Der Anschluss zwischen Videosprechanlage und POE-Schalter muss mit einem einzigen Kabel ohne
Anwendung zusätzlicher Patchkabel vorgenommen werden.
DS1717-072A
Leiter Nr. Kabelfarbe
1 Weiß-Orange
2 Orange
1
3 Weiß-Grün
4 Blau
8
~ 5 mm
1
8
Max. Entfernung
30 m
30 m
30 m
25 m
100 m
Leiter Nr.
5
6
7
8
Stecker
1
8
oder mehr der Norm IEC 60332-1-2
2
Kabelfarbe
Weiß-Blau
Grün
Weiß-Braun
Braun
Min. - max. Querschnitt
0,5 - 1 mm
2
0,5 - 1 mm
2
0,5 - 1 mm
2
0,5 - 1 mm
2
CAT5e (*)
.
2
