3. INSTALACIÓN

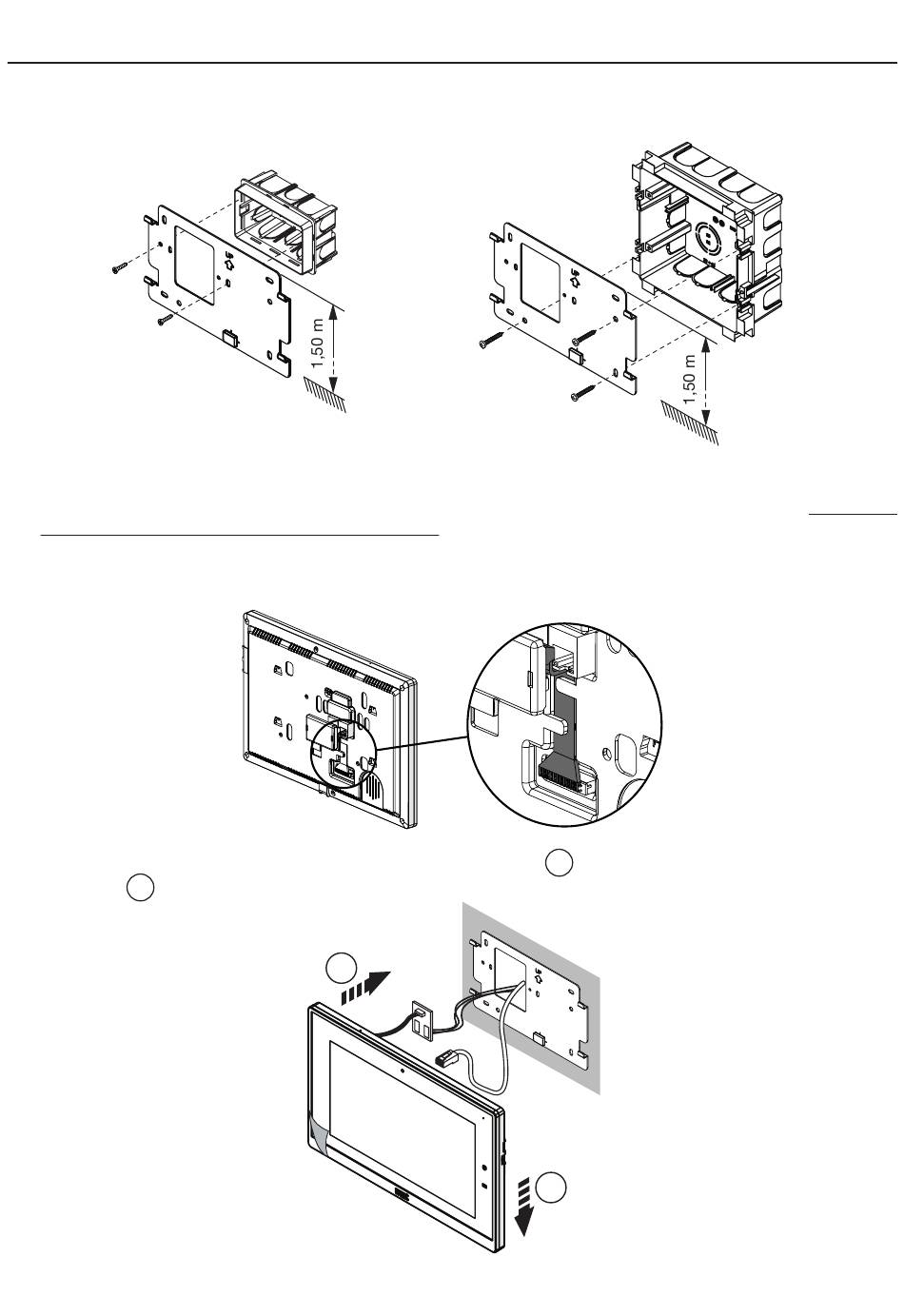

Es posible fijar el soporte a la pared con un cuadro de 503 o una caja Ref. 1706/60 con los tornillos
proporcionados.
n° 2 M3,5 x 19 mm
incluidos
• Conectar a los bornes presentes en el circuito impreso externo los eventuales conductores de las
funciones pánico, timbres adicionales, llamada al piso, fuente de alimentación auxiliar (si no está
conectado a uno Puerto POE de lo conmutador).
• Conecte al videocitòfono a través del cable en la parte posterior del videocitòfono al conector J1 del
tablero de circuito impreso.
• Colocar el cable en la correspondiente ranura de bloqueo.
• Acueste el videocitòfono al soporte centrando los ganchos 1 y deslícelos hacia abajo hasta que se
detengan 2 (ver la siguiente imagen).
• Retirar la película de protección de la pantalla.
16
Caja
503
n° 3 3,5 x 25 mm
incluidos
1
2
Caja
Ref. 1706/60
DS1717-072A
