3. INSTALLATION

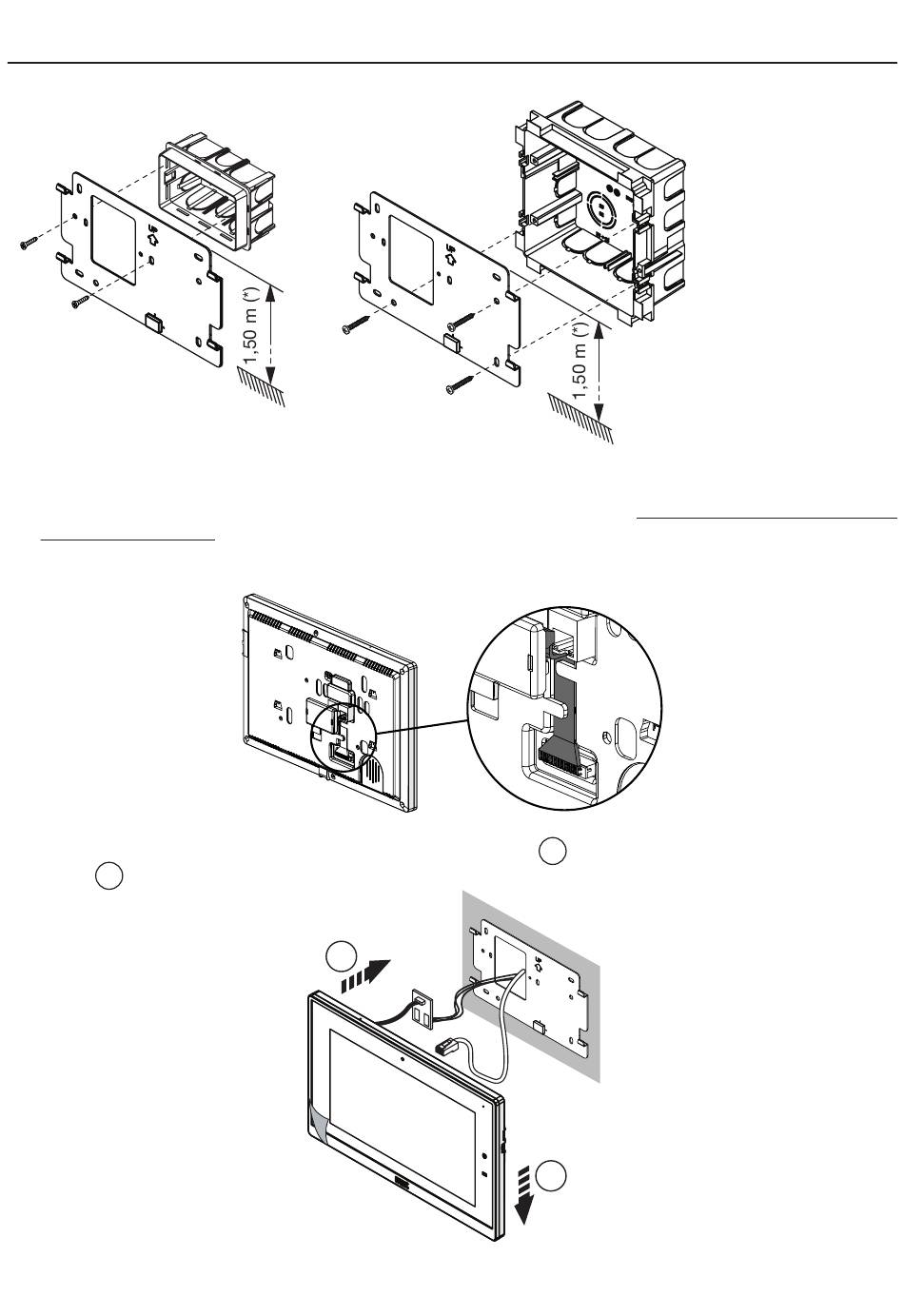

L'etrier peut être fixé au mur en utilisant un boîtier 503 ou un boîtier Réf. 1706/60 avec les vis fournies.
n.2 M3,5 x 19 mm
de série
•
Brancher aux bornes présentes sur le circuit imprimé extérieur les éventuels conducteurs des fonctions
panique, sonnerie supplémentaire, appel à l'étage, alimentation auxiliaire (s'il n'est pas connecté à un Port
POE du commutateur)
•
Brancher le moniteur à l'aide du câble présent au dos du dispositif au connecteur J1 du circuit imprimé.
•
Loger le câble dans la fente de verrouillage.
•
Placer le moniteur contre l'etrier en centrant les crochets 1 et le faire glisser vers le bas jusqu'en
butée 2 .
•
Retirer le film de protection de l'afficheur.
12
Boîtier
503
Réf. 1706/60
n.3 3,5 x 25 mm
de série
1
Boîtier
2
(*) Respecter une hauteur
de pose de 1,30 m
pour se conformer à la
Directive de référence
pour les personnes
handicapées
exemple,en
France,
voir la Loi 2005-102
du
11/02/2005,
Décret
2006-555
du
17/05/2006
ses
amendements
ultérieurs
1/08/2006,26/02/2007
et 21/03/2007).
DS1717-072A
