3. INSTALLATIE

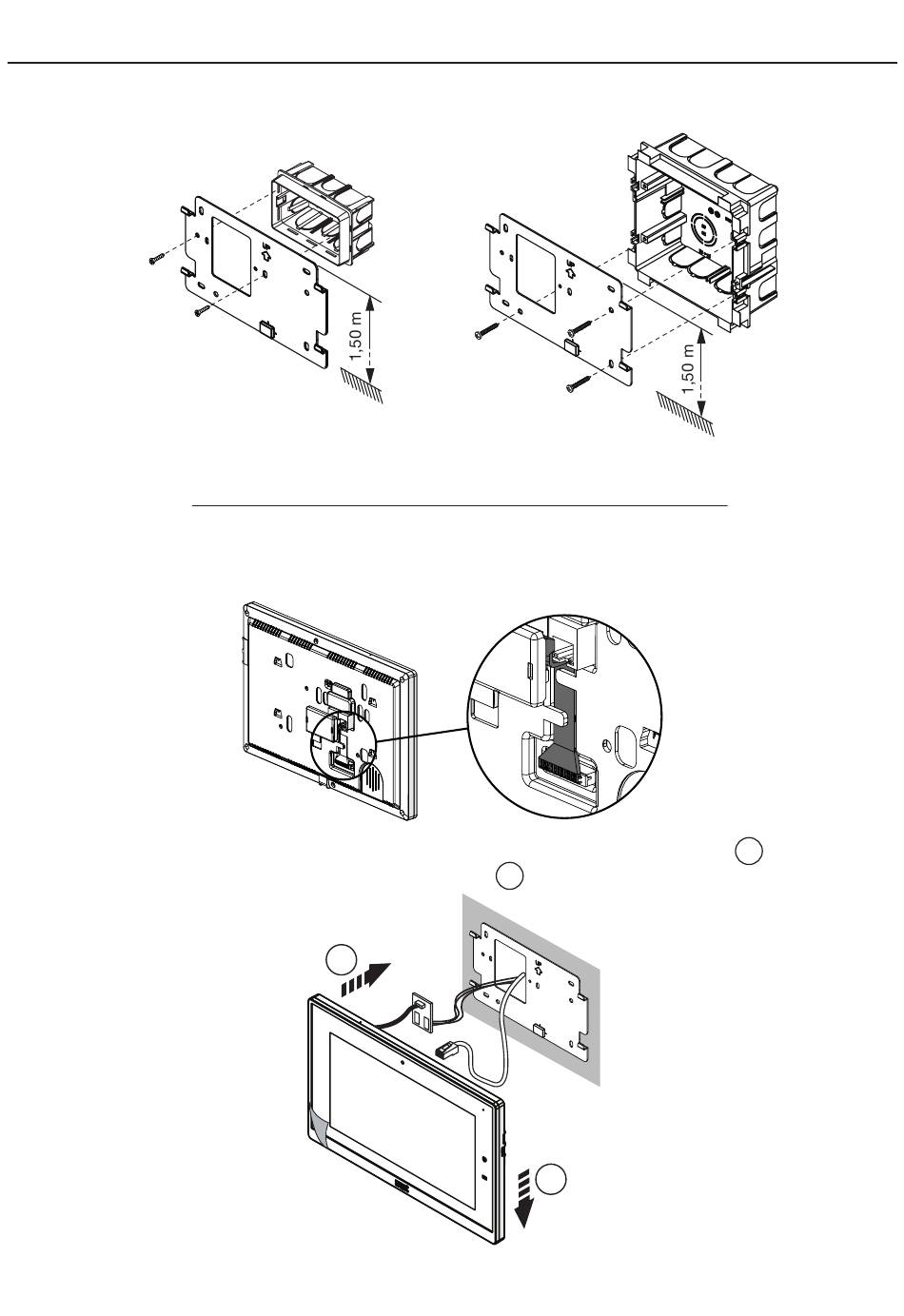

Het is mogelijk om de wandbeugel te bevestigen met behulp van een doos 503 of een doos Sch. 1706/60
met de bijgeleverde schroeven.
2 meegeleverde
M3,5 x 19 mm schroeven
•
Sluit de eventuele stekkers van de paniekfunctie, de extra bel, de oproep naar etage, de extra voeding
en de aansluiting (als deze niet is aangesloten op een POE-poort op de schakelaar) op de klemmen die
op de externe printplaat aanwezig zijn.
•
Sluit de Beeldintercom met de kabel aan de achterzijde van de Beeldintercom aan op de stekker J1
van de printplaat.
•
Leg het kabeltje in de goot om het vast te leggen.
•
Plaats de Beeldintercom tegen de beugel door de betreffende bevestigingspunten 1 te centreren en
de Beeldintercom omlaag te schuiven tot aan de stop 2 (Zie het volgende beeld).
•
De beschermfolie op het display verwijderen.
24
Doos
503
3 meegeleverde
3,5 x 25 mm schroeven
1
2
Doos
Sch. 1706/60
DS1717-072A
