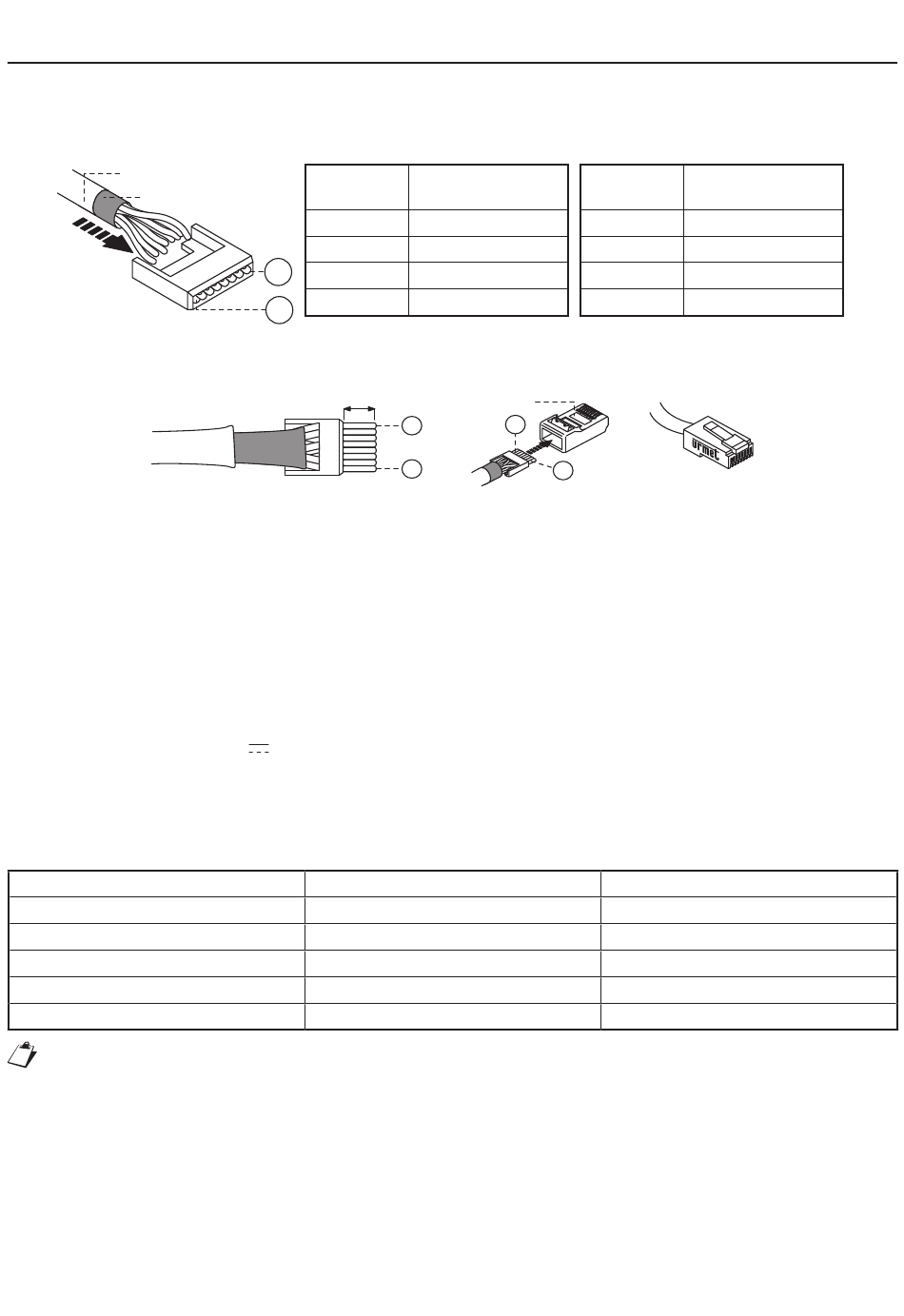

4. ISTRUZIONI DI CABLAGGIO

Cavo Ethernet RJ45
Il sistema Ipercom è sviluppato per il funzionamento con lo standard EIA/TIA 568B.
Inserire il cavo su uno dei connettori RJ45 con logo Urmet.
Inserire il conduttore nella guida, rispettando le colorazioni indicate (Standard T568B).
Guaina nera
Guaina grigia
Tagliare i cavi in modo che sporgano dalla guida di circa 5 mm, inserire la guida nel plug e crimpare
con l'apposito attrezzo.
Accertarsi che la guaina grigia rimanga all'interno del plug. Questo tipo di collegamento NON garantisce
il doppio isolamento.
Collegare un'estremità del cavo Ethernet allo switch POE del sistema e l'altra estremità al connettore
LAN del dispositivo.
Nel caso di alimentazione tramite alimentatore locale è necessario collegare prima il cavo LAN ad una porta
non POE dello switch e successivamente effettuare il collegamento all'alimentatore locale.
4.1 ALIMENTAZIONE
Il videocitofono 1717/21 può essere alimentato in due diversi modi:
— POE
— Alimentatore locale 48 V
Quando si utilizza l'alimentatore, il POE non è disponibile perché il videocitofono è alimentato solo
dall'alimentatore locale. In questo caso l'RJ45 può essere connesso alla porta NON POE dello switch.
4.2 DISTANZE E SEZIONI CAVI
Tipologia di collegamento
Chiamata al piano
Allarme Panico
Suoneria supplementare
Alimentazione esterna
LAN
I cavi impiegati devono rispondere alla norma IEC 60332-1-2 se di sezione 0,5 mm² o superiore,
oppure alla norma IEC 60332-2-2 se di sezione inferiore a 0,5 mm².
(*) Per garantire il funzionamento del videocitofono alle massime distanze, il cavo deve essere di categoria
5e e la sezione dei doppini deve essere AWG24.
La resistenza massima del singolo conduttore non deve superare i 10ohm/100m.
Il cavo deve rispettare le seguenti normative:
- EIA/TIA 568-B.2 o EIA/TIA 568-C.2
- EN50288 3-1
- IEC 61156-5
Il collegamento tra videocitofono e switch POE deve essere effettuato con un cavo unico senza l'utilizzo
di patch cord aggiuntive.
DS1717-072A
Conduttore
Colore cavo
1
Bianco-Arancione
2
Arancione
1
3
Bianco-Verde
4
Blu
8
~ 5 mm
1
8
Distanza max
30 m
30 m
30 m
25 m
100 m
Conduttore
5
6
7
8
Plug
1
8
Sezione min - max
Colore cavo
Bianco-Blu
Verde
Bianco-Marrone
Marrone
0,5 - 1 mm
2
0,5 - 1 mm
2
0,5 - 1 mm
2
0,5 - 1 mm
2
CAT5e (*)
5
