ITALIANO

ATTENZIONE! Per il funzionamento del dispositivo è strettamente necessario che la versione del firmware
del sistema sia la 2.1.0 o superiore. L'aggiornamento della versione del firmware del sistema Ipercom è
disponibile sul sito Urmet alla sezione Download/Software.
Il videocitofono Sch.1717/21 è un videocitofono IP, dedicato al sistema Ipercom.
Per un corretto funzionamento, il dispositivo necessita di un collegamento del tipo LAN/POE.

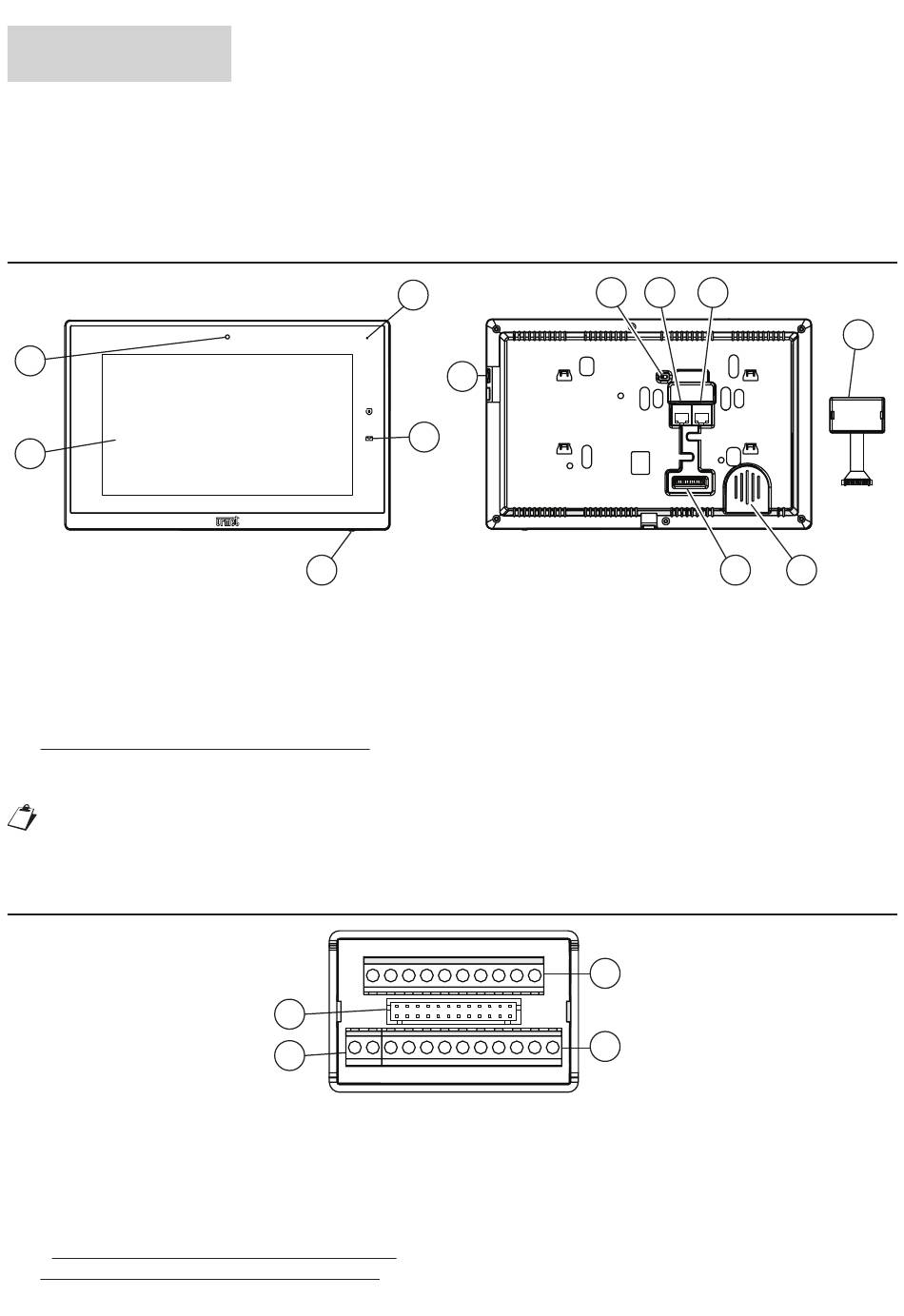

1. DESCRIZIONE DEI COMPONENTI E CARATTERISTICHE

2
1
1. Display touchscreen 10"
2. Webcam 2 Mpx
3. Microfono
4. Led blu per segnalazioni notifiche
5. Pulsante Home
6. Micro SD card
7. Non variare la posizione dello Switch
Il videocitofono Max è dotato di dispositivo per audiolesi integrato.
2. DESCRIZIONE DEI MORSETTI PRESENTI SUL CIRCUITO
STAMPATO PER LA CONNESSIONE ALL'IMPIANTO
1. Connettore a 24 vie utilizzato per la connessione del videocitofono al circuito stampato
2. Morsetti di alimentazione esterna (+, -)
3. Morsetti per la connessione:
• allarme panico (PANIC)
• chiamata al piano (FC)
• suoneria supplementare (S+, S-)
• non utilizzare i morsetti (-V, +V, -B, +B)
4. Non utilizzare i morsetti (G) e (L1 ÷ L8)
DS1717-072A
3
4
5
G L8 L7 L6 L5
1
2
+ - -V +V -B +B
7
6
8. Connettore LAN con alimentazione POE
(DOORPHONE POE PORT)
9. Connettore LAN secondario per connessione
Internet IPerHOME (LOCAL LAN PORT)
10. Circuito stampato con cavetto per collegamento
al videocitofono per funzioni ausiliarie
11. Altoparlante
12. Connettore a 24 vie per il collegamento del
circuito stampato per le connessioni esterne
L4 L3 L2 L1 G
4
3
PANIC FC S+ S-
8 9
12 11
10
3
