3. INSTALLAZIONE

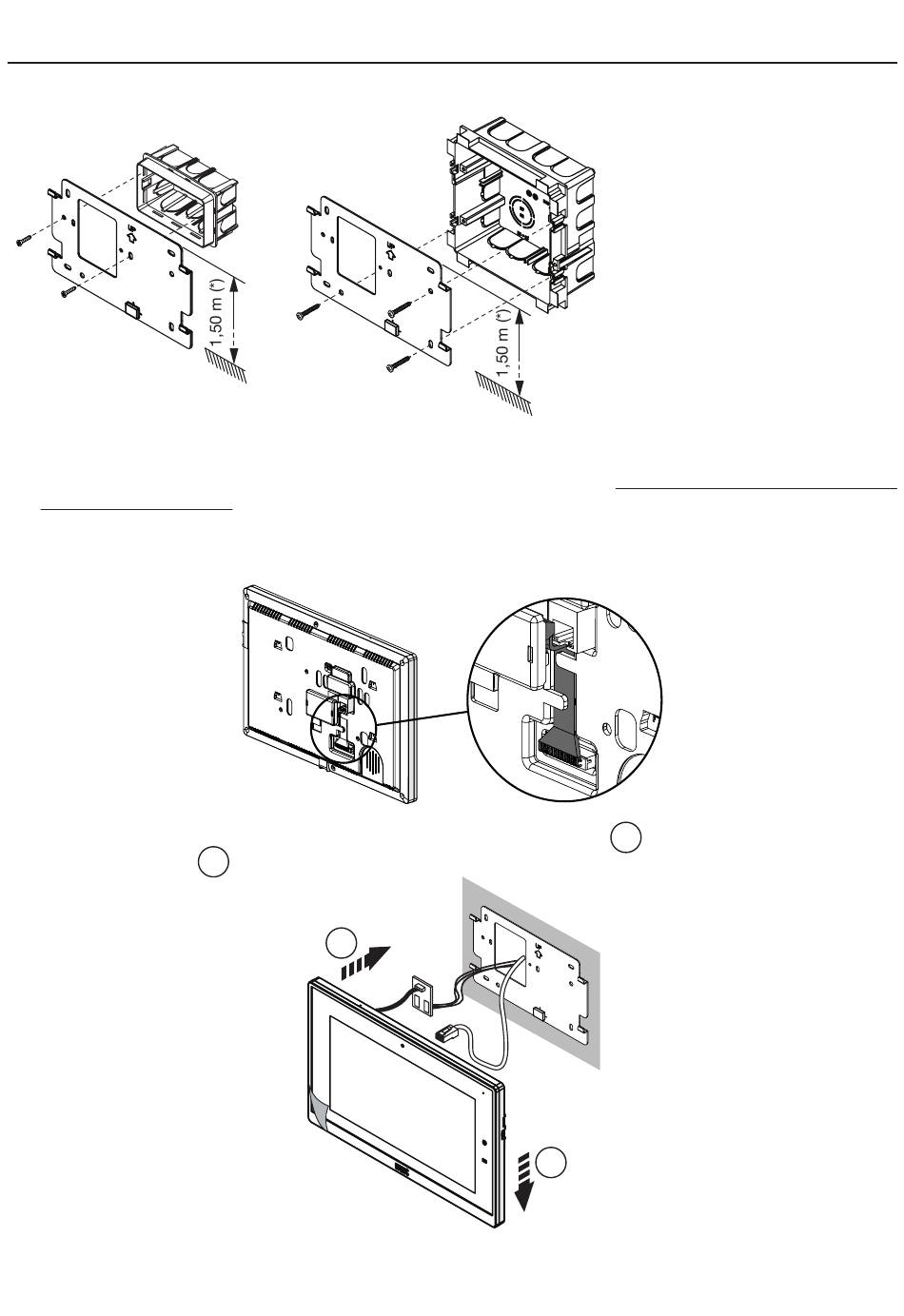

È possibile fissare la staffa a parete utilizzando una scatola 503 o una scatola Sch. 1706/60 con le viti fornite
a corredo.
n.2 M3,5 x 19 mm
a corredo
•
Collegare ai morsetti presenti sul circuito stampato esterno gli eventuali conduttori delle funzioni panico,
suoneria supplementare, chiamata al piano, alimentazione ausiliaria (nel caso non sia collegato ad una
porta POE dello switch).
•
Collegare il videocitofono tramite il cavetto presente sul retro del videocitofono al connettore J1 del
circuito stampato.
•
Alloggiare il cavetto nell'apposita fessura di blocco.
•
Accostare il videocitofono alla staffa centrando gli appositi agganci
fino al suo arresto
•
Rimuovere la pellicola di protezione sul display.
4
Scatola
503
Sch. 1706/60
n.3 3,5 x 25 mm
a corredo
.
2
1
Scatola
2
(*) Nel caso di persone con disabilità o
specifiche necessità di tipo D1 (con
età avanzata), D2 (con difficoltà
motoria degli arti inferiori) e D3
(con difficoltà motoria degli arti
superiori), il centro del dispositivo
dovrà essere posizionato ad una
altezza compresa tra 110 cm e 130
cm rispetto al piano di calpestio.
Per ulteriori dettagli vedere la
Norma tecnica CEI 64-21:2016-
12 – Ambienti residenziali. Impianti
adeguati all'utilizzo da parte di
persone con disabilità o specifiche
necessità.
e farlo scorrere verso il basso
1
DS1717-072A
