urmet IPERCOM 1741/1 Installationsanleitung

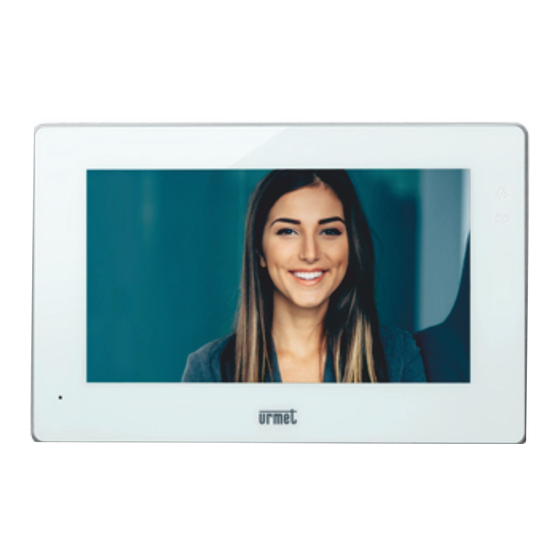

Basic ipercom-videosprechanlage 7”
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Mod.
1741
DS1741-001
LBT20898

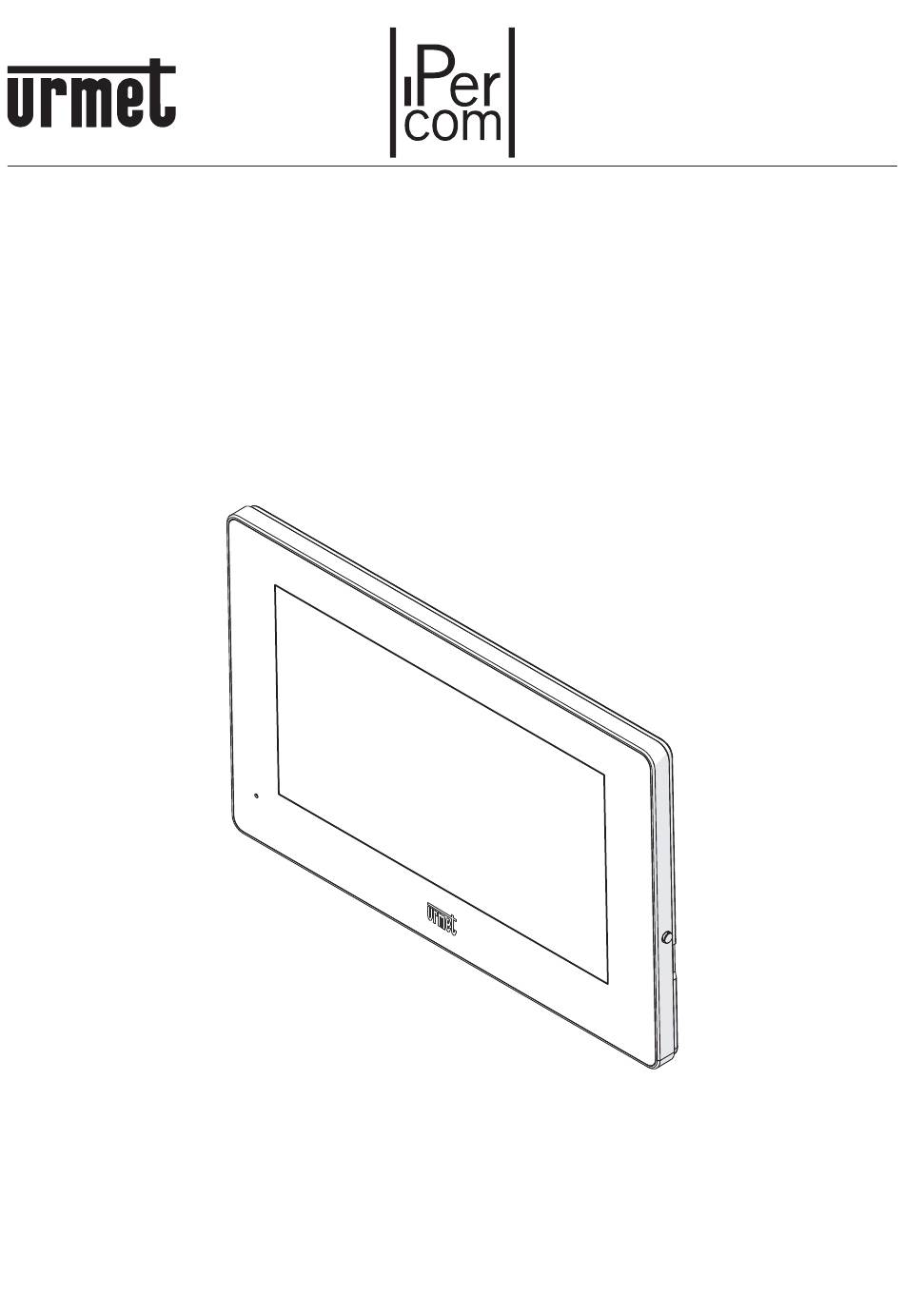

VIDEOCITOFONO IPERCOM 7'' BASIC
BASIC VIDEO DOOR PHONE 7" IPERCOM
MONITEUR IPERCOM 7" BASIC
VIDEOINTERFONO IPERCOM 7" BASIC
BASIC IPERCOM-VIDEOSPRECHANLAGE 7"
BASIC IPERCOM-VIDEOINTERCOM 7"
Sch./Ref. 1741/1
LIBRETTO INSTALLAZIONE
INSTALLATION HANDBOOK
NOTICE D'INSTALLATION
MANUAL DE INSTALACIÓN
INSTALLATIONSANLEITUNG
INSTALLATIEHANDLEIDING
Inhaltsverzeichnis
Verwandte Anleitungen für urmet IPERCOM 1741/1
Inhaltszusammenfassung für urmet IPERCOM 1741/1
- Seite 1 Mod. 1741 DS1741-001 LBT20898 VIDEOCITOFONO IPERCOM 7'' BASIC BASIC VIDEO DOOR PHONE 7” IPERCOM MONITEUR IPERCOM 7” BASIC VIDEOINTERFONO IPERCOM 7” BASIC BASIC IPERCOM-VIDEOSPRECHANLAGE 7” BASIC IPERCOM-VIDEOINTERCOM 7” Sch./Ref. 1741/1 LIBRETTO INSTALLAZIONE INSTALLATION HANDBOOK NOTICE D’INSTALLATION MANUAL DE INSTALACIÓN INSTALLATIONSANLEITUNG INSTALLATIEHANDLEIDING...
-
Seite 18: Beschreibung Der Komponenten Und Merkmale
ACHTUNG! Für die korrekte Funktionsweise des Geräts ist es erforderlich, dass die Firmware-Version des Ipercom-Systems 2.1.0 oder höher vorliegt. Die Aktualisierung der Firmware-Version des Ipercom- Systems steht auf der Website von Urmet im Bereich Download/Software zur Verfügung (nach Anmeldung). Die IP-Videosprechanlage BN 1741/1 ist ein für das Ipercom-System bestimmtes Gerät. - Seite 19 3. INSTALLATION • Die Unterputzdose Mod. 503 oder die Unterputzdose Ø 60 auf der in der nachstehenden Zeichnung angegebenen Höhe vermauern. • Befestigen Sie die Halterung wie angegeben an der Einbettungsbox. Gehäuse Gehäuse Mod. 503 Ø 60 mm n° 2 M3,5 x 19 mm n°...
-
