Beschreibung Der Klemmen; Verkabelungsanleitung - urmet IPERCOM VOG5 1761/6 Installationsanleitung

2. INSTALLATION
ACHTUNG! Für eine korrekte Funktionsweise der Gestensteuerungen (Gesture) das Gerät nicht an
Orten installieren, an denen es direkter Sonneneinstrahlung ausgesetzt sein kann, da der IR-Sensor
lichtempfindlich ist.

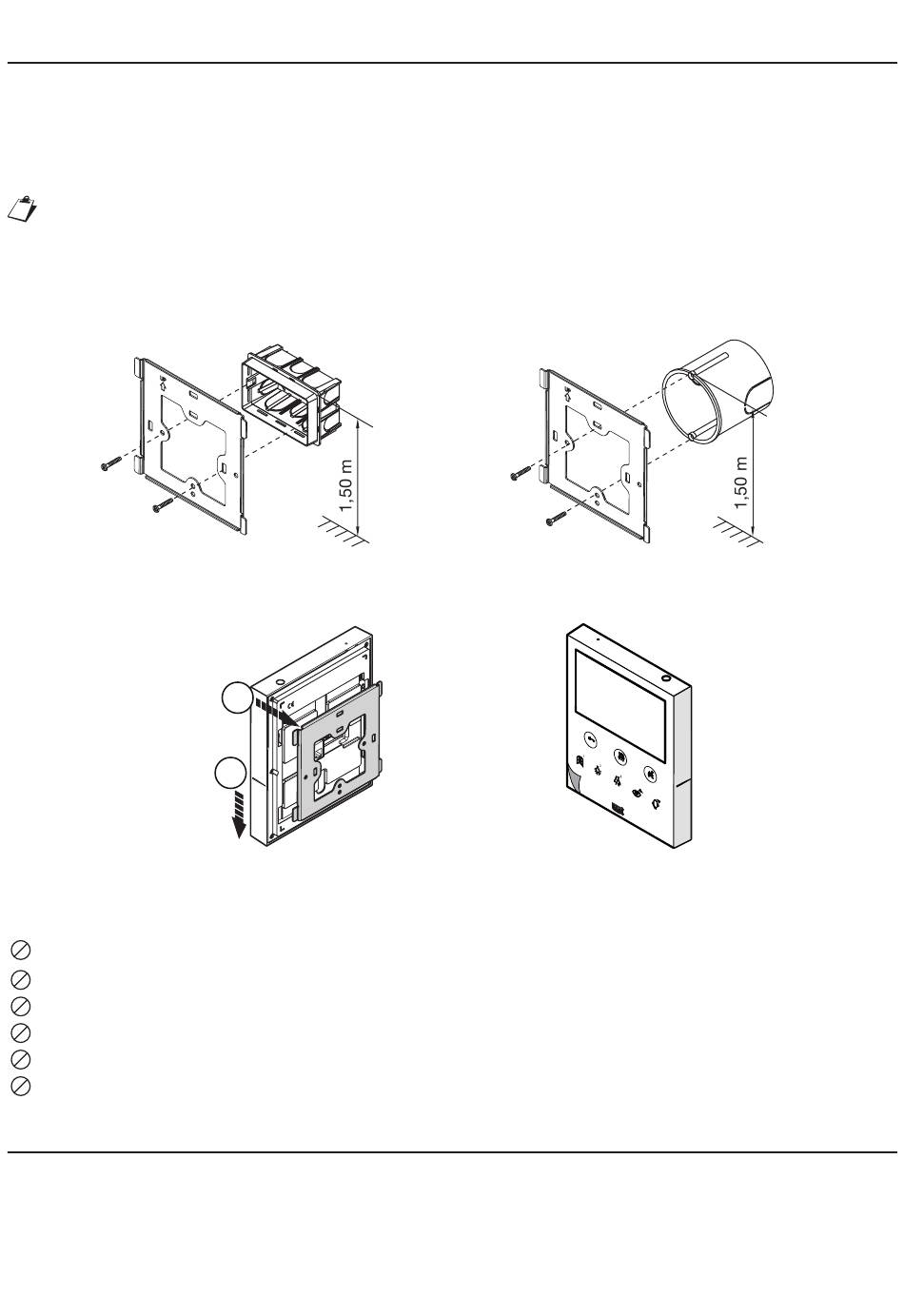

• Die Unterputzdose Mod. 503 oder die Unterputzdose Ø 60 auf der in der nachstehenden Zeichnung
angegebenen Höhe vermauern.
Die Unterputzdose Mod. 503 kann sowohl horizontal als auch vertikal installiert werden.
• Befestigen Sie die Halterung wie angegeben an der Einbettungsbox.
• Stellen Sie die Verbindungen zum Klemmenblock her.
• Die Halterung wie abgebildet an der Unterputzdose verschrauben.
• Die Anschlüsse an der Klemmleiste herstellen.
n° 2 M3,5 x 19 mm
enthalten

2.1. BESCHREIBUNG DER KLEMMEN

}
S-
Rufwiederholung
S+
]
Panikalarm
PANIC
]
Etagenruf
FC

3. VERKABELUNGSANLEITUNG

RJ45-Ethernetkabel
Das Ipercom-System ist für einen Betrieb nach dem Standard EIA/TIA 568B konzipiert.
• Das Kabel an einem der RJ45-Steckverbinder mit Urmet-Logo einstecken.
• Den Leiter unter Berücksichtigung der genannten Farbgebungen (Standard T568B) in die Führung
einführen.
18
Gehäuse
Mod. 503
1
2
n° 2 M3,5 x 19 mm
Senkkopfschrauben
enthalten
Gehäuse
Ø 60 mm
DS1761-002
