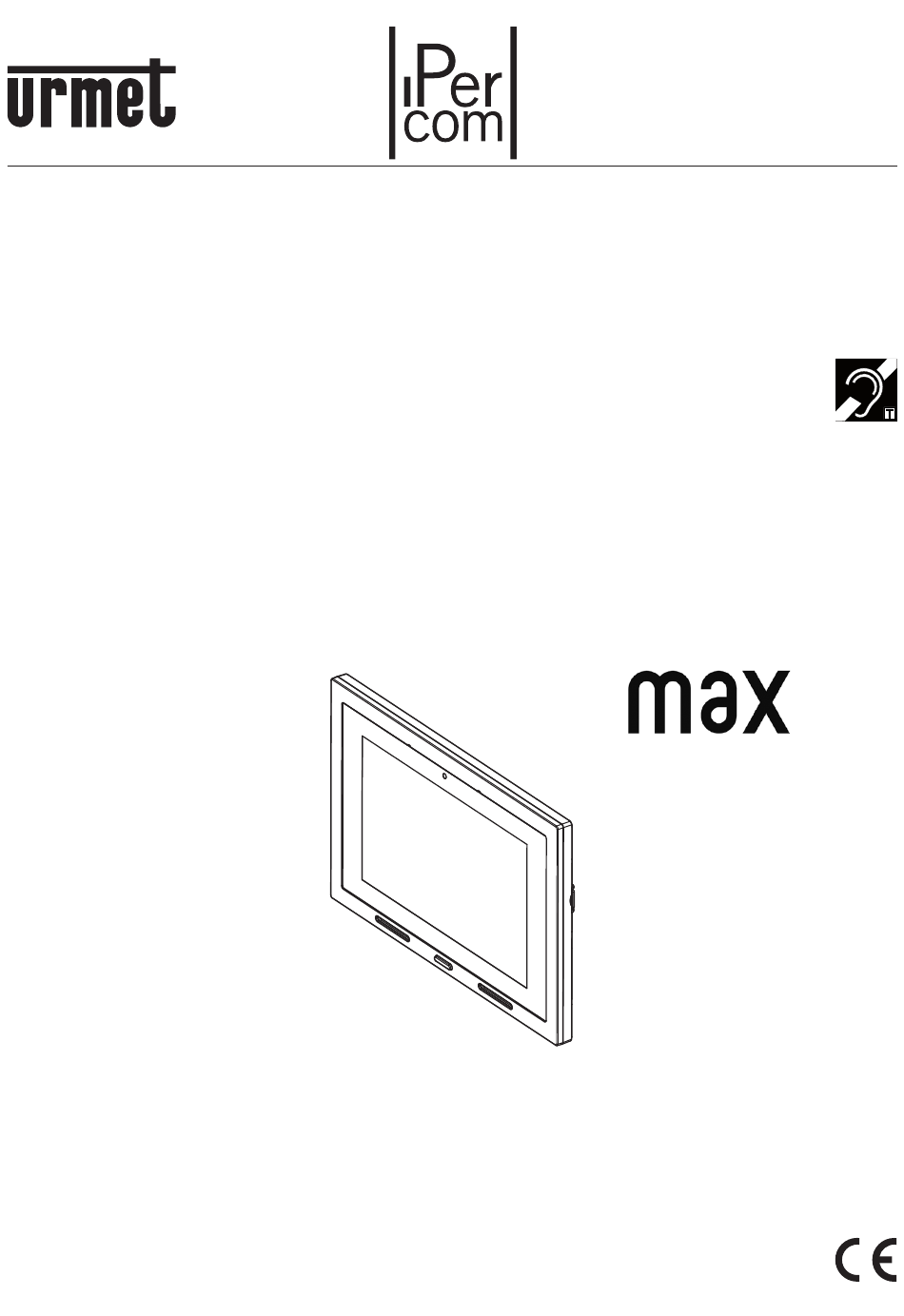

DS 1717-052A
IP 7'' TOUCHSCREEN VIDEO DOOR PHONE
VIDEOCITÒFONO IP 7'' PANTALLA TÁCTIL
7''-IP-TOUCHSCREEN-VIDEOSPRECHANLAGE
IP-BEELDINTERCOM 7'' TOUCHSCREEN
(bianco / white / blanc / blanco / weiß / wit)
(nero / black / noire / negro / schwarz / zwart)
VIDEOCITOFONO IP 7'' TOUCHSCREEN
MONITEUR IP 7'' À ÉCRAN TACTILE
Sch./Ref. 1717/31
Sch./Ref. 1717/33
LIBRETTO INSTALLAZIONE
INSTALLATION HANDBOOK
NOTICE D'INSTALLATION
MANUAL DE INSTALACIÓN
INSTALLATIONSANLEITUNG
INSTALLATIEHANDLEIDING
Mod.
1717
LBT 20490
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für urmet Percom max 1717/31
Inhaltszusammenfassung für urmet Percom max 1717/31
- Seite 2 ITALIANO ............................3 ENGLISH ............................6 FRANÇAIS ............................9 ESPAÑOL ............................12 DEUTSCH ............................15 NEDERLANDS .......................... 18 DS1717-052A...
-
Seite 15: Beschreibung Der Komponenten Und Merkmale
BESCHREIBUNG DER KLEMMEN PANIC 1. 12-Wege-Steckverbinder für den Anschluss des Videosprechanlagen an die Leiterplatte 2. Klemme für den Anschluss von Folgendem: • Panikalarm (PANIC) • Etagenruf (FC) • Rufwiederholung (S+, S-) 3. Klemmen für den Anschluss am IPerHOME-System (-V, +V, -B, +B) Nicht verwenden: Voreinstellung für zukünftige Implementierungen. 4. Klemmen für externe Versorgung (+, -) VERKABELUNGSANLEITUNG RJ45-Ethernetkabel Das Ipercom-System ist für einen Betrieb nach dem Standard EIA/TIA 568B konzipiert. • Das Kabel an einem der RJ45-Steckverbinder mit Urmet-Logo einstecken. • Den Leiter unter Berücksichtigung der genannten Farbgebungen (Standard T568B) in die Führung einführen. DS1717-052A... -
Seite 16: Versorgung
Schwarzer Mantel Leiter Nr. Kabelfarbe Leiter Nr. Kabelfarbe Grauer Mantel Weiß-Orange Weiß-Blau Orange Grün Weiß-Grün Weiß-Braun Blau Braun • Die Kabel so abschneiden, dass sie ca. 5 mm aus der Führung herausragen, die Führung in den Stecker einführen und mit dem dafür vorgesehenen Werkzeug crimpen. ~ 5 mm Stecker Sicherstellen, dass der graue Mantel innerhalb des Steckers bleibt. Dieser Anschlusstyp garantiert KEINE Doppelisolierung. VERSORGUNG Die IP-Videosprechanlage 1717/31 oder /33 kann auf zwei unterschiedliche Weisen versorgt werden: —... -
Seite 17: Entfernungen, Querschnitte, Kabel Und Technische Leistungen
ENTFERNUNGEN, QUERSCHNITTE, KABEL UND TECHNISCHE LEISTUNGEN Anschlusstyp Max. Entfernung Min. - max. Querschnitt Etagenruf 30 m 0,5 - 1 mm Panikalarm 30 m 0,5 - 1 mm Rufwiederholung 30 m 0,5 - 1 mm Externe versorgung 25 m 0,5 - 1 mm 100 m CAT5e (*) (*) Um den Videosprechanlagebetrieb bei maximalen Entfernungen zu gewährleisten, muss das Kabel der Kategorie 5 angehören und der Querschnitt der Zweidrahtleitungen AWG24 entsprechen. Der Höchstwiderstand des einzelnen Leiters darf nicht mehr als 10 Ohm/100 m betragen. Das Kabel muss den folgenden Vorschriften entsprechen: - EIA/TIA 568-B.2 oder EIA/TIA 568-C.2 - EN50288 3-1 - IEC 61156-5 Der Anschluss zwischen Videosprechanlage und POE-Schalter muss mit einem einzigen Kabel ohne Anwendung zusätzlicher Patchkabel vorgenommen werden. - Seite 22 CARATTERISTICHE TECNICHE TECHNICAL FEATURES CARACTERISTIQUES TECHNIQUES CARACTERÍSTICAS TÉCNICAS TECHNISCHE EIGENSCHAFTEN TECHNISCHE KENMERKEN Banda di frequenza / Frequency band / Bande de fréquence Banda de frecuencia / Frequenzband / Frequentieband: WiFi: ..........................2400 ÷ 2483,5 MHz Bluetooth ver. 4.0: ......................2400 ÷ 2483,5 MHz Yokis: ........................... 2400 ÷ 2480 MHz Mifare: .............................13,56 MHz Potenza di uscita (Max) / Output power (Max) / Puissance de sortie (Max) Potencia de salida (máx.) / Ausgangsleistung (max.) / Uitgangsvermogen (max.): WiFi: ..............................
