DEUTSCH
ACHTUNG! Für die korrekte Funktionsweise des Geräts ist es erforderlich, dass die Firmware-Version des
Ipercom-Systems 2.1.0 oder höher vorliegt. Die Aktualisierung der Firmware-Version des Ipercom-Systems
steht auf der Website von Urmet im Bereich Download/Software zur Verfügung (nach Anmeldung).
Die Videoanlage BN 1717/21 ist eine IP-Videoanlage speziell für das Ipercom-System.
Für einen einwandfreien Betrieb des Geräts ist eine LAN/POE-Verbindung erforderlich.

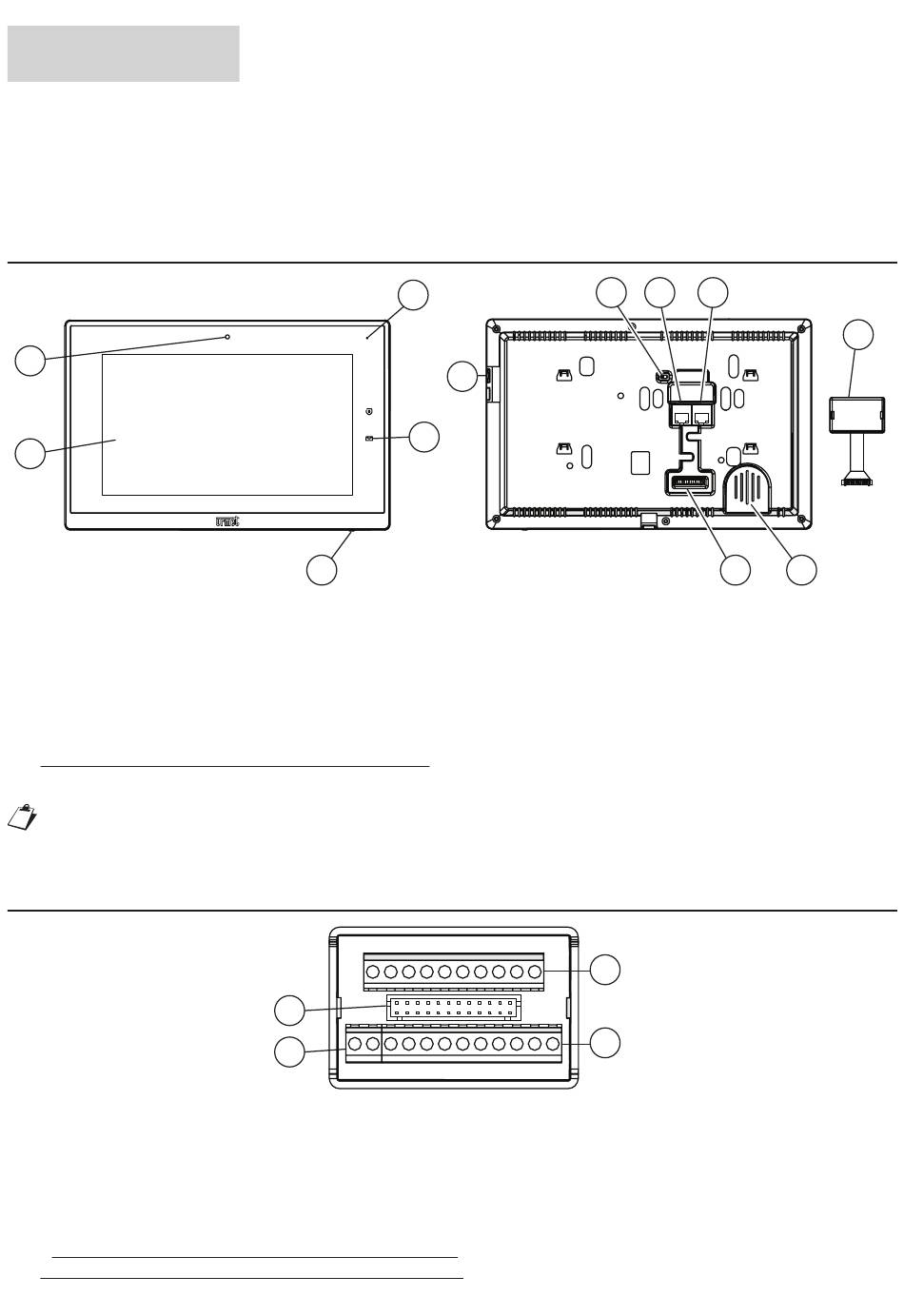

1. BESCHREIBUNG DER KOMPONENTEN UND MERKMALE
2
1
1. 10"-Touchscreen-Display
2. Webcam 2 Mpx
3. Mikrofon
4. Blaue Led für Meldungen und
Benachrichtigungen
5. Home-Taste
6. Mikro-SD-Karte
7. Verändern Sie die Position des Switches nicht
Die Videosprechanlagen Max ist mit eingebauten Gerät für hörgeschädigte Leute versorgt.
2. BESCHREIBUNG DER AUF DER PLATINE FÜR DEN
ANSCHLUSS AN DIE ANLAGE VORHANDENEN KLEMMEN
1. Für den Anschluss der Videoanlage an die Platine verwendeter 24-Wege-Verbinder
2. Klemmen für externe Versorgung (+, -)
3. Klemme für den Anschluss von Folgendem:
• Panikalarm (PANIC)
• Etagenruf (FC)
• Zusätzliches Läutwerk (S+, S-)
• die Klemmen (-V, +V, -B, +B) nicht verwenden
4. Die Klemmen (G) und (L1 ÷ L8) nicht verwenden
DS1717-072A
3
4
5
G
L8
L7
L6
L5
1
2
+ -
-V
+V
-B
+B
7
6
8. LAN-Steckverbinder mit POE-Netzteil
(DOORPHONE POE PORT)
9. Sekundärer LAN-Steckverbinder für den Internet-
Anschluss IPerHOME (LOCAL LAN PORT)
10. Platine mit Kabel für den Anschluss an die
Videoanlage für Hilfsfunktionen.
11. Lautsprecher
12. 24-Wege-Verbinder für den Anschluss der
Platine für die externen Anschlüsse
L4
L3
L2
L1
G
4
3
PANIC FC S+ S-
8
9
12
11
10
19
