3 Cuprins
2 Compartimentul acumulatorului
Compartimentul acumulatorului adăpostește
acumulatorul.
6
3 Capac
Capacul are rolul unui locțiitor pentru un
Smart Connector 2 A.
4 Filtrul de aer
Filtrul de aer filtrează aerul aspirat de către
motor.
5 Şină perforată
Şina perforată serveşte la agăţarea sistemului
de transport.
6 Mâner de comandă
Mânerul de comandă servește la operarea,
ținerea și ghidarea mașinii pentru îndepărta‐
rea buruienilor.
7 Blocatorul manetei de cuplare
Blocatorul fixează maneta de cuplare.
8 Manetă de acționare
Maneta de acționare pornește și oprește
mașina pentru îndepărtarea buruienilor.
9 Buton de deblocare
Butonul de deblocare servește la pornirea
mașinii pentru îndepărtarea buruienilor și la
reglarea treptei de putere.
10 LED-uri
LED-urile indică treapta de putere reglată.
11 Șurub cu mâner
Șurubul cu mâner fixează mânerul tubular la
reazemul mânerului.
12 Mâner tubular
Mânerul tubular conectează mânerul de
comandă și mânerul cu tija.
13 Mâner
Mânerul servește la ținerea și ghidarea mașinii
pentru îndepărtarea buruienilor.
14 Apărătoare pentru transport
Apărătoarea pentru transport protejează
împotriva contactului cu cuțitele.
15 Tijă
Tija conectează toate componentele.
16 Șurub de închidere
Șurubul de închidere închide orificiul pentru
lubrifiantul de angrenaj STIHL.
17 Carcasa mecanismului
Carcasa mecanismului acoperă mecanismul.
6
Capacul este parte din carcasa motorului. Îndepărtați capacul doar la montarea unui Smart Connec‐
tor 2 A și păstrați-l în siguranță pentru remontarea ulterioară. Utilizați întotdeauna mașina pentru înde‐
părtarea buruienilor cu capacul montat sau cu un Smart Connector 2 A montat.
0458-845-9801-A
18 Suport de cuțit
Suportul de cuțit servește la fixarea cuțitului.
19 Disc mobil
Discul mobil acoperă suportul de cuțit.
20 Șurub
Șurubul fixează discul mobil la unealta combi‐
nată.
21 Suportul aparatului
Suportul aparatului servește la așezarea unel‐
tei combinate.
22 Cuțit
Cuțitul taie buruienile și iarba.
23 LED-uri
LED-urile indică starea de încărcare a acu‐
mulatorului și defecțiunile.
24 Butonul
Butonul acționat prin apăsare activează LED-
urile de pe acumulator.
25 Acumulator
Acumulatorul alimentează cu energie mașina
pentru îndepărtarea buruienilor.
# Plăcuță de identificare cu seria mașinii
3.2

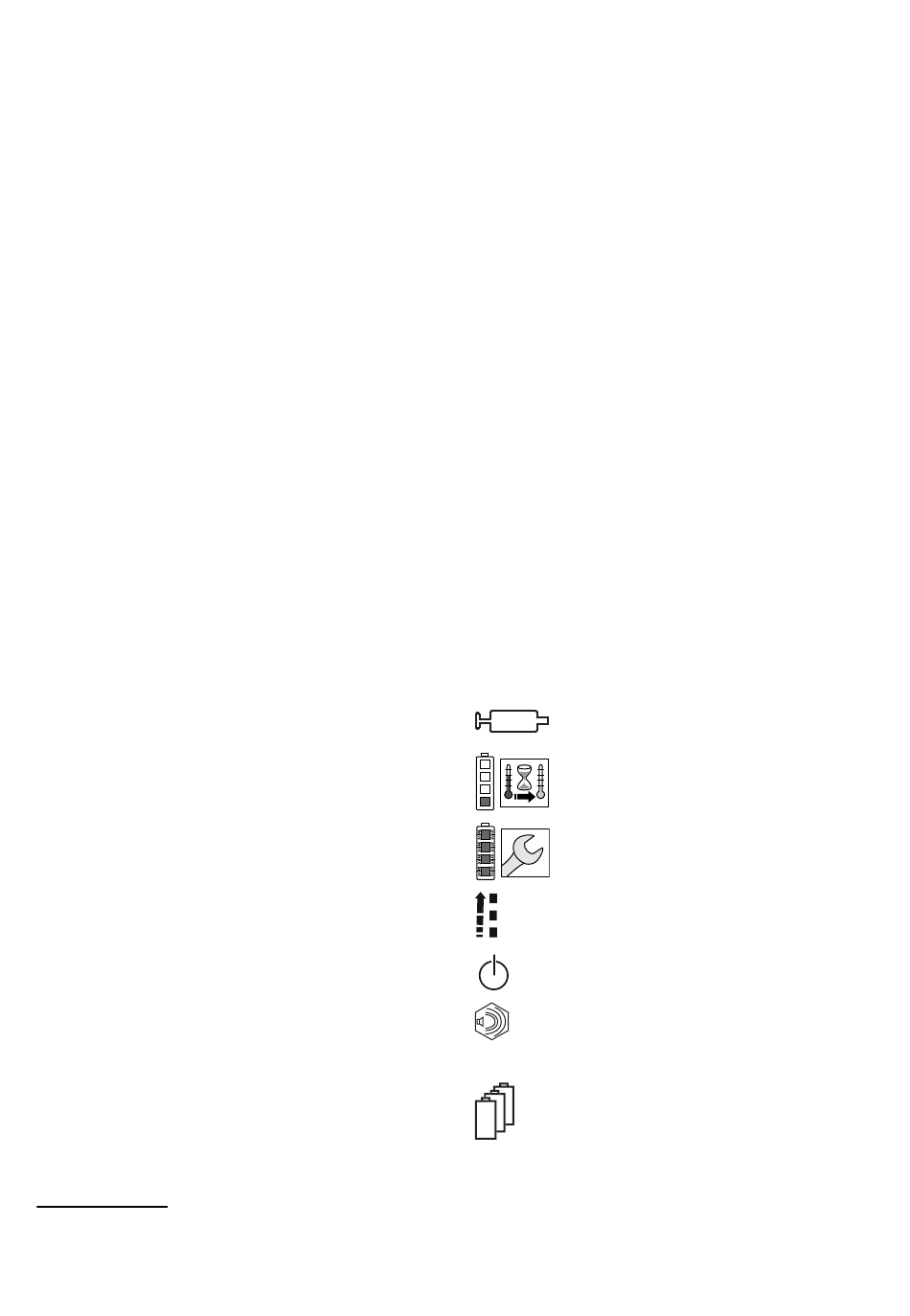

Simboluri
Simbolurile pot fi pe mașina pentru îndepărtarea
buruienilor și pe acumulator și semnifică urmă‐
toarele:
Acest simbol marchează orificiul pentru
lubrifiant de angrenaj STIHL.
1 LED aprins roșu. Acumulatorul este
prea fierbinte sau prea rece.
4 LED-uri luminează intermitent roșu.
Defecțiune la acumulator.
Apăsați butonul de deblocare pentru porni‐
rea mașinii pentru îndepărtarea buruienilor
și pentru reglarea treptelor de putere.
Acest simbol marchează butonul de deblo‐
care.
Nivelul calculat de putere acustică con‐
L
form Directivei 2000/14/CE în dB(A),
WA
pentru a se putea compara nivelul emi‐
siei de zgomot al produselor.
Informația de lângă simbol indică conținutul
de energie al acumulatorului, conform spe‐
cificațiilor din partea producătorului de
celule. Conţinutul de energie aflat la dispo‐
ziţie pentru utilizare este mai mic.
