deutsch
6

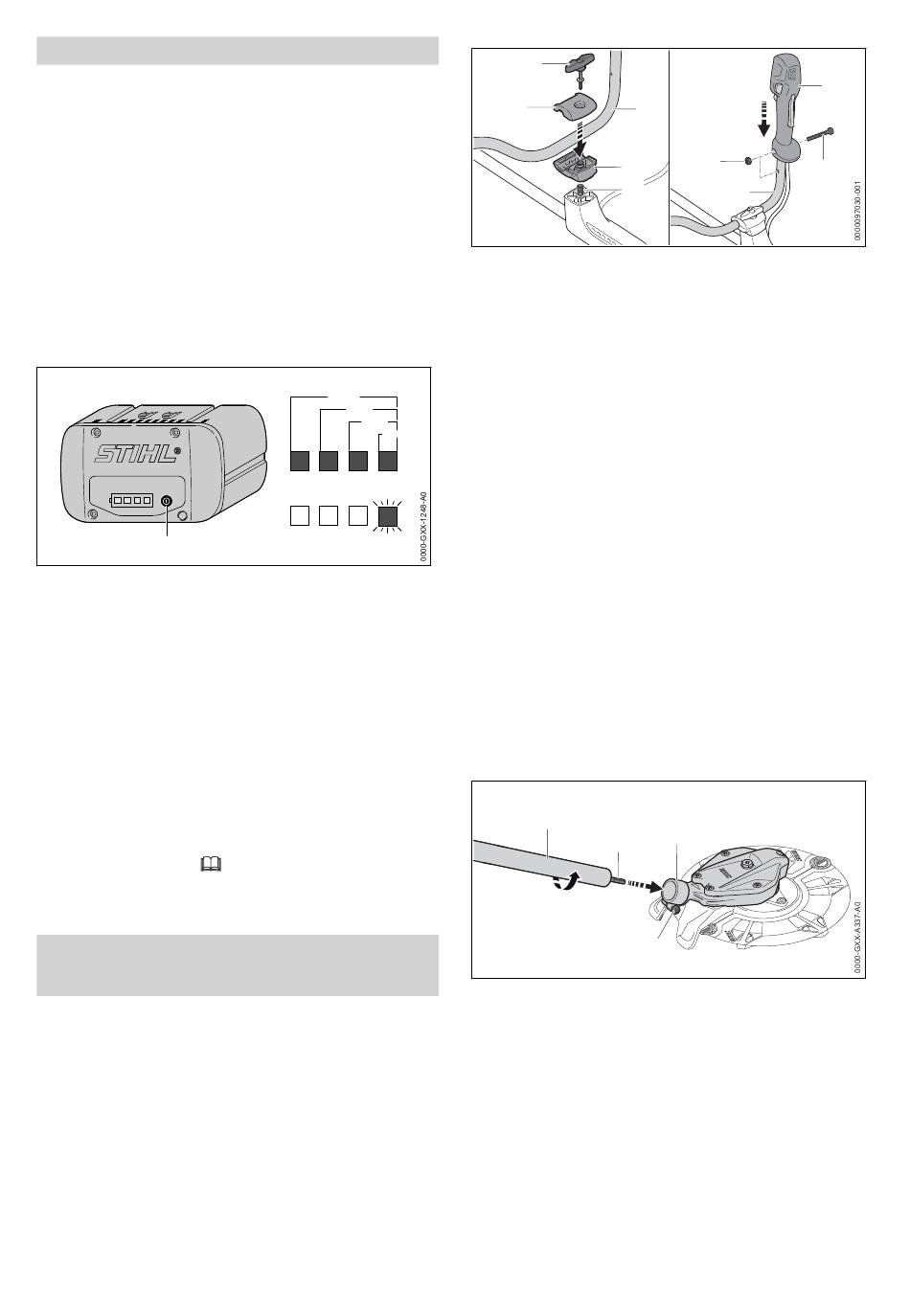

Akku laden und LEDs

6.1 Akku laden
Die Ladezeit hängt von verschiedenen Einflüs‐
sen ab, z. B. von der Temperatur des Akkus oder
von der Umgebungstemperatur. Die tatsächliche
Ladezeit kann von der angegebenen Ladezeit
abweichen. Die Ladezeit ist unter www.stihl.com/
charging-times angegeben.
► Akku so laden, wie es in der Gebrauchsanlei‐
tung Ladegerät STIHL AL 101, 300, 500
beschrieben ist.
6.2

Ladezustand anzeigen

1
► Drucktaste (1) drücken.
Die LEDs leuchten ca. 5 Sekunden lang grün
und zeigen den Ladezustand an.
► Falls die rechte LED grün blinkt: Akku laden.
6.3 LEDs am Akku
Die LEDs können den Ladezustand des Akkus
oder Störungen anzeigen. Die LEDs können
grün oder rot leuchten oder blinken.
Falls die LEDs grün leuchten oder blinken, wird
der Ladezustand angezeigt.
► Falls die LEDs rot leuchten oder blinken: Stö‐
rungen beheben,
Im Unkrautentferner oder im Akku besteht
eine Störung.
7 Unkrautentferner zusam‐
menbauen
7.1

Zweihandgriff anbauen

► Unkrautentferner ausschalten und Akku
herausnehmen.
10
80-100%
60-80%
40-60%
20-40%
0-20%
19.1.
1
2
3
4
5
► Knebelschraube (1) herausdrehen.
► Klemmschalen (2 und 4) abnehmen.
► Griffrohr (3) in die untere Klemmschale (4) ein‐
setzen.
► Obere Klemmschale (2) auflegen.
► Feder (5) von unten in die untere Klemm‐
schale (4) einsetzen.
► Klemmschalen (2 und 4) auf den Schaft set‐
zen und Knebelschraube (1) eindrehen.
► Griffrohr (3) nach oben schwenken.
► Knebelschraube (1) anziehen.
► Schraube (6) herausdrehen.
► Bedienungsgriff (7) so auf das Griffrohr (3)
setzen, dass die Bohrung des Bedienungs‐
griffs mit der Bohrung des Griffrohrs fluchtet
und dass der Schalthebel in Richtung des
Getriebegehäuses zeigt.
► Mutter (7) einsetzen.
► Schraube (6) eindrehen und fest anziehen.
Der Zweihandgriff muss nicht wieder abgebaut
werden.
7.2 Getriebegehäuse anbauen
1
2
► Schraube (4) lösen.
► Schaft (1) in das Getriebegehäuse (3) schie‐
ben und so lange drehen, bis die Getriebe‐
welle (2) einrastet.
► Schraube (4) leicht anziehen.
► Getriebegehäuse (3) so ausrichten, dass es
nach oben zeigt.
► Schraube (4) fest anziehen.
Das Getriebegehäuse muss nicht wieder abge‐
baut werden.
6 Akku laden und LEDs
7
3
3
4
0458-845-9801-A
8
6
