3 Přehled
3 Přehled

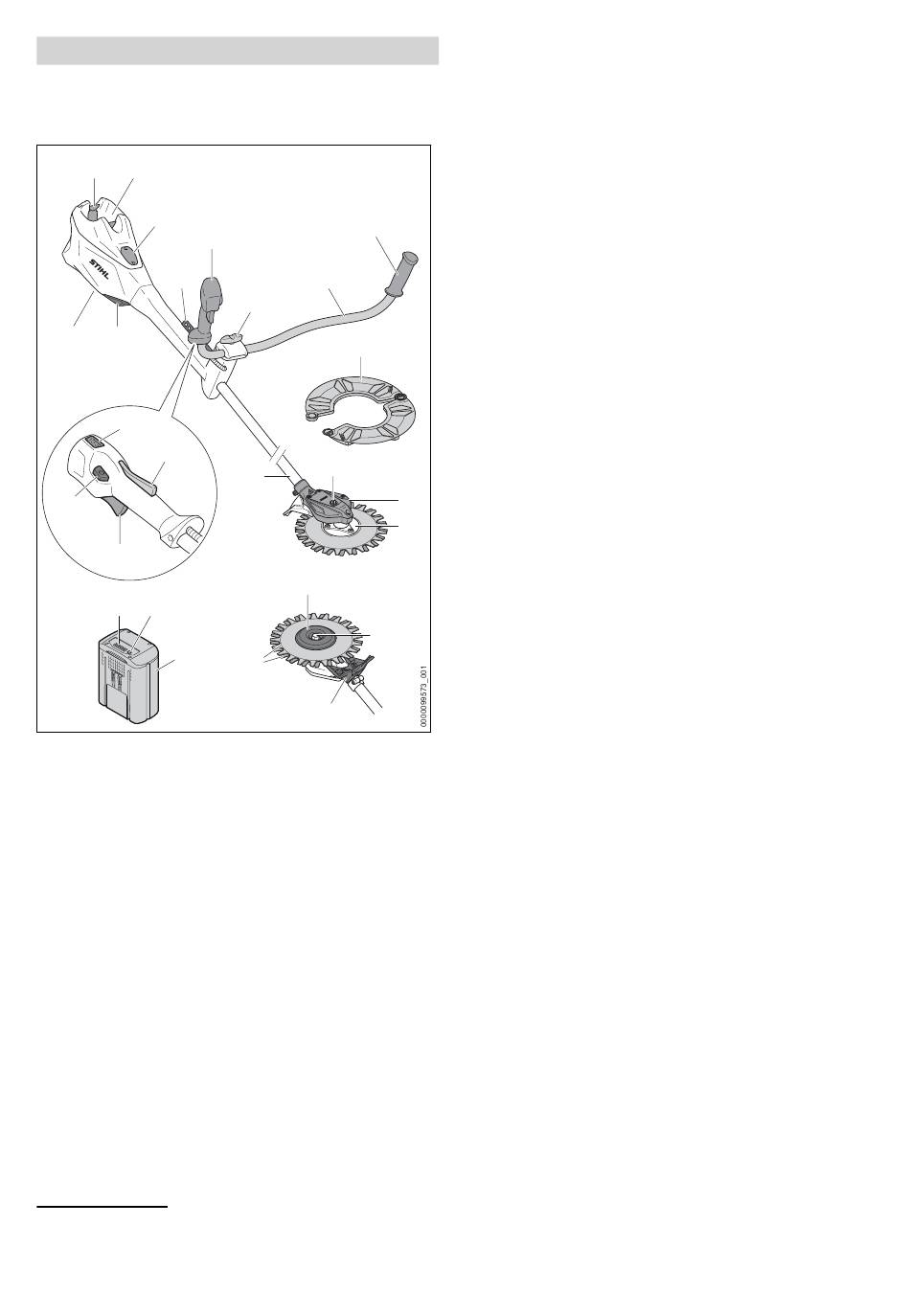

3.1 Odstraňovač plevele a akumu‐
látor
1 2
3
6
5
#
4
10
7
9
8
23 24
25
#
1 Aretační páčka
Aretační páčka drží akumulátor v akumuláto‐
rové šachtě.
2 Akumulátorová šachta
Do akumulátorové šachty se vsunuje akumu‐
látor.
2
3 Kryt
Kryt rezervuje místo pro Smart Connec‐
tor 2 A.
4 Vzduchový filtr
Vzduchový filtr filtruje vzduch nasávaný moto‐
rem.
5 Děrovaná lišta
Děrovaná lišta slouží k zavěšení nosného
systému.
6 Ovládací rukojeť
Ovládací rukojeť slouží k ovládání, držení a
vedení odstraňovače plevele.
2
Kryt je součástí motorové skříně. Kryt sejměte výhradně pro instalaci konektoru Smart Connector 2 A
a bezpečně jej uložte pro pozdější opětovnou instalaci. Odstraňovač plevele používejte vždy s nasa‐
zeným krytem nebo konektorem Smart Connector 2 A.
0458-845-9801-A
13
12
11
14
16
15
17
18
19
20
22
21
7 Pojistka spínače
Pojistka spínače deblokuje spínač.
8 Spínač
Spínač zapíná a vypíná odstraňovač plevele.
9 Deblokační tlačítko
Deblokační tlačítko slouží k zapnutí odstraňo‐
vače plevele a k nastavení výkonnostního
stupně.
10 Světla LED
Světla LED udávají nastavený výkonnostní
stupeň.
11 Roubíkový šroub
Roubíkový šroub připevňuje sevřením trubku
rukojeti na podpěrku rukojeti.
12 Trubková rukojeť
Trubková rukojeť spojuje ovládací rukojeť a
rukojeť s tyčí.
13 Rukojeť
Rukojeť slouží k ovládání, držení a vedení
odstraňovače plevele.
14 Přepravní kryt
Přepravní kryt chrání před kontaktem s noži.
15 Tyč
Tyč spojuje všechny konstrukční díly.
16 Uzávěrný šroub
Uzávěrný šroub uzavírá otvor pro převodový
tuk STIHL.
17 Skříň převodovky
Skříň převodovky zakrývá převodovku.
18 Přichycení nože
Přichycení nože slouží k připevnění nožů.
19 otočný unášecí kotouč
Otočný unášecí kotouč kryje přichycení nože.
20 šroub
Šroub připevňuje otočný unášecí kotouč na
KombiNástroj.
21 Podpěrka stroje
K odložení KombiNástroje se používá pod‐
pěra nářadí.
22 Nůž
Nože sečou plevel a trávu.
23 Světla LED
Světla LED signalizují stav nabití akumulátoru
a poruchy.
24 Tlačítko
Tlačítko aktivuje světla LED na akumulátoru.
