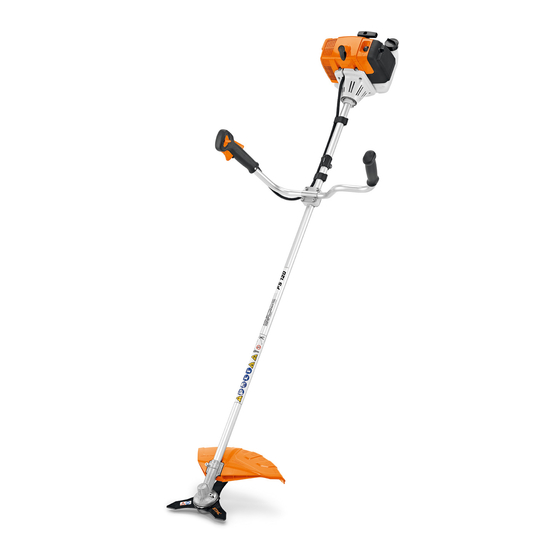

Stihl FS 120 Gebrauchsanleitung
  1. Anleitungen
  2. Marken
  3. Stihl Anleitungen
  4. Rasentrimmer
  5. FS 120
  6. Gebrauchsanleitung

Stihl FS 120 Gebrauchsanleitung

Vorschau ausblenden Andere Handbücher für FS 120:
Inhaltsverzeichnis

Werbung

Quicklinks

{
STIHL FS 120, 200, 250
Gebrauchsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Stihl FS 120

Inhaltszusammenfassung für Stihl FS 120

  • Seite 1 STIHL FS 120, 200, 250 Gebrauchsanleitung...

  • Seite 3: Inhaltsverzeichnis

    Vergaser einstellen Zündkerze Motorlaufverhalten Getriebe schmieren Anwerfseil / Rückholfeder wechseln 31 Gerät aufbewahren Metall-Schneidwerkzeuge schärfen 33 Wartungs- und Pflegehinweise Verschleiß minimieren und Schäden vermeiden Wichtige Bauteile Technische Daten FS 120, FS 120 R, FS 200, FS 250, FS 250 R...

  • Seite 4: Sicherheitshinweise Und Arbeitstechnik

    Mähen von Gras sowie zum wird. Motorgerät vor unbefugtem Zugriff Schneiden von Wildwuchs, Sträuchern, sichern. Gestrüpp, Buschwerk, kleinen Bäumen oder dergleichen verwenden. FS 120, FS 120 R, FS 200, FS 250, FS 250 R...
  • Seite 5 Benutzer "Persönlichen" Schallschutz tragen – In Fahrzeugen: Motorgerät gegen treffen. z. B. Gehörschutzkapseln. Umkippen, Beschädigung und Auslaufen von Kraftstoff sichern. Bekleidung und Ausrüstung Vorschriftsmäßige Bekleidung und Ausrüstung tragen. FS 120, FS 120 R, FS 200, FS 250, FS 250 R...

  • Seite 6: Schneidwerkzeug, Schutz, Griff

    Schrift und Pfeile nicht mehr nicht beim Starten – durch sich der Tankverschluss durch die erkennbar) betreiben weggeschleuderte Gegenstände – Vibration des Motors löst und Kraftstoff Verletzungsgefahr! austritt. FS 120, FS 120 R, FS 200, FS 250, FS 250 R...
  • Seite 7 Motor abstellen – Kombischieber / ankündigenden Geräuschen (Schreie, Stoppschalter auf STOP bzw. 0 stellen. Signaltöne u. a.) ist eingeschränkt. Rechtzeitig Arbeitspausen einlegen, um Müdigkeit und Erschöpfung vorzubeugen – Unfallgefahr! FS 120, FS 120 R, FS 200, FS 250, FS 250 R...
  • Seite 8 Haarrissen Motorgerätes – Brandgefahr! Aus dem Schneidwerkzeugaufnahme regelmäßig Kraftstoffsystem können entzündliche von Gras und Gestrüpp reinigen – Benzindämpfe entweichen. Verstopfungen im Bereich des Schneidwerkzeuges oder des Schutzes entfernen. FS 120, FS 120 R, FS 200, FS 250, FS 250 R...
  • Seite 9 Schneidwerkzeug – geschleudert werden – Verletzungsgefahr! Verletzungsgefahr! Zur Reduzierung der genannten, im Betrieb eines Metall- Schneidwerkzeuges auftretenden Gefahren darf das verwendete Metall- FS 120, FS 120 R, FS 200, FS 250, FS 250 R...
  • Seite 10 STIHL empfiehlt STIHL Original- mit einem Doppelschultergurt mit Ersatzteile zu verwenden. Diese sind in Schnelllösevorrichtung verwendet ihren Eigenschaften optimal auf das werden! Gerät und die Anforderungen des Benutzers abgestimmt. FS 120, FS 120 R, FS 200, FS 250, FS 250 R...
  • Seite 11 Wiesenrändern (ohne Pfosten, Zäune, Nur für Gräser und Unkraut – Gerät wie Bäume und ähnliche Hindernisse). eine Sense führen. Verschleißmarkierungen beachten! Missbrauch kann das Grasschneideblatt beschädigen – durch weggeschleuderte Teile Verletzungsgefahr! FS 120, FS 120 R, FS 200, FS 250, FS 250 R...
  • Seite 12 – Dickichtmesser beschädigen – durch stumpfe Zähne können zu weggeschleuderte Teile Rissbildung und damit zum Bruch Verletzungsgefahr! des Sägeblattes führen – Zur Minderung der Unfallgefahr Unfallgefahr! unbedingt beachten: FS 120, FS 120 R, FS 200, FS 250, FS 250 R...

  • Seite 13: Zulässige Kombinationen Von Schneidwerkzeug, Schutz, Griff, Traggurt

    Zulässige Kombinationen von Schneidwerkzeug, Schutz, Griff, Traggurt Schneidwerkzeug Schutz Griff Traggurt FS 120, FS 120 R, FS 200, FS 250, FS 250 R...

  • Seite 14: Zulässige Anbauwerkzeuge

    12 Kreissägeblatt 200 Spitzzahn 26 Doppelschultergurt muss verwendet werden 13 Kreissägeblatt 200 Meißelzahn nicht zugelassen am FS 250 R (mit Rundumgriff) mit einem Gewicht von 6,7 kg Metall-Mähwerkzeug FS 120, FS 120 R, FS 200, FS 250, FS 250 R...

  • Seite 15: Zweihandgriff Anbauen

    Klemmschale (1) und obere Klemmschale (2) festhalten Knebelschraube (3) herausdrehen – nach dem Herausdrehen der Knebelschraube sind die Teile lose und werden durch die beiden Federn (4, 5) auseinander gedrückt! FS 120, FS 120 R, FS 200, FS 250, FS 250 R...
  • Seite 16 Griffrohr in umgekehrter Den Gaszug nicht knicken oder in Reihenfolge wie oben beschrieben engen Radien verlegen – der und entgegen dem Uhrzeigersinn Gashebel muss leicht beweglich drehen bzw. schwenken sein! FS 120, FS 120 R, FS 200, FS 250, FS 250 R...

  • Seite 17: Rundumgriff Anbauen

    Scheibe (7) auf die Schraube (8) Bügel drehen und diese wiederum in die Bohrung stecken, darauf die weiter bei "Rundumgriff befestigen" Vierkantmutter (1) drehen – bis zur Anlage weiter bei "Rundumgriff befestigen" FS 120, FS 120 R, FS 200, FS 250, FS 250 R...

  • Seite 18: Gaszug Einstellen

    Gashebelsperre (1) und Gashebel (2) ganz eindrücken Schraube (2) M6x14 eindrehen (Vollgas-Stellung) – dadurch wird Tragöse ausrichten der Gaszug richtig eingestellt Schraube festziehen FS 120, FS 120 R, FS 200, FS 250, FS 250 R...

  • Seite 19: Schutzvorrichtungen Anbauen

    Weise am Getriebe befestigt. und mit der ersten Befestigungsbohrung zur Deckung Schutz auf das Getriebe legen bringen Unterlage (3) auflegen und Schraube eindrehen und festziehen ausrichten Schrauben M5x16 eindrehen und festziehen FS 120, FS 120 R, FS 200, FS 250, FS 250 R...

  • Seite 20: Schneidwerkzeug Anbauen

    Abschnitt "Welle blockieren" Transportsicherung entfernen, dazu mit dem Kombischlüssel (6) – ist im den Schlauch (1) von der Welle (2) Lieferumfang enthalten oder als ziehen Sonderzubehör erhältlich – die FS 120, FS 120 R, FS 200, FS 250, FS 250 R...
  • Seite 21 Mähfäden noch mindestens Welle blockiert 2,5 cm lang sind! Mähkopf anbauen Bei allen anderen Mähköpfen Wie im Beilageblatt des Mähkopfes Beilageblatt für den Mähkopf gut beschrieben. aufbewahren! FS 120, FS 120 R, FS 200, FS 250, FS 250 R...
  • Seite 22 Schneidwerkzeug (8) auf den Mähwerkzeug-Schutz die Anbauteile Druckteller (9) legen Schürze und Messer nicht notwendig Der Bund (Pfeile) muss in die – siehe "Schutzvorrichtungen anbauen". Bohrung des Schneidwerkzeuges ragen. FS 120, FS 120 R, FS 200, FS 250, FS 250 R...

  • Seite 23: Kraftstoff

    0,02 (20) Kraftstofftank beschädigen. 0,10 (100) Benzin 0,20 (200) Nur Markenbenzin mit einer Oktanzahl 0,30 (300) von mindestens 90 ROZ verwenden – 0,40 (400) bleifrei oder verbleit. 0,50 (500) FS 120, FS 120 R, FS 200, FS 250, FS 250 R...

  • Seite 24: Kraftstoff Einfüllen

    Saugkopf in den Schlauch Beim Auftanken keinen Kraftstoff Gerät ausbalancieren stecken verschütten und den Tank nicht randvoll Saugkopf in den Tank zurücklegen füllen. STIHL empfiehlt das STIHL Einfüllsystem für Kraftstoff (Sonderzubehör). FS 120, FS 120 R, FS 200, FS 250, FS 250 R...

  • Seite 25: Gerät Ausbalancieren

    Gerät ausbalancieren abhängig. aufgeführten Bedingungen erfüllt sind, Karabinerhaken (1) in der folgende Schritte ausführen: Tragöse (2) am Schaft einhängen Tragöse verschieben Schraube leicht anziehen Gerät auspendeln lassen Pendellage prüfen FS 120, FS 120 R, FS 200, FS 250, FS 250 R...

  • Seite 26: Motor Starten / Abstellen

    Haken ziehen Kreissägeblätter (B) sollen ca. 20 cm (8 in.) über dem Gashebelsperre Boden "schweben" Gashebel Ist die richtige Pendellage erreicht, Kombischieber dann: Schraube an der Tragöse festziehen FS 120, FS 120 R, FS 200, FS 250, FS 250 R...
  • Seite 27 – Stoppzeichen und Pfeil – zum Lüftergehäuse Abstellen des Motors den Nicht den Fuß auf den Schaft Kombischieber in Richtung des stellen oder darauf knien! Pfeiles am Stoppzeichen (h) auf STOP-0 schieben FS 120, FS 120 R, FS 200, FS 250, FS 250 R...
  • Seite 28 Kombischieber in Richtung des darf sich das Schneidwerkzeug im Pfeiles am Stoppzeichen h auf Motorleerlauf nicht drehen! STOP-0 schieben Das Gerät ist einsatzbereit. Zündkerze ausbauen – siehe "Zündkerze" FS 120, FS 120 R, FS 200, FS 250, FS 250 R...

  • Seite 29: Betriebshinweise

    Nähe von Zündquellen, bis bei Verschmutzung oder zum nächsten Einsatz aufbewahren. Bei Beschädigung ersetzen längerer Stilllegung – siehe "Gerät aufbewahren". Filter in den Filterdeckel einsetzen Filterdeckel aufstecken FS 120, FS 120 R, FS 200, FS 250, FS 250 R...
  • Seite 30 – max. bis zum Anschlag 1/4 Umdrehung), bis der Motor regelmäßig läuft und gut Wenn die Motorleistung bei Einsatz im beschleunigt Gebirge, auf Meeresebene oder nach einem Schneidwerkzeug-Wechsel nicht FS 120, FS 120 R, FS 200, FS 250, FS 250 R...

  • Seite 31: Zündkerze

    Betriebsbedingungen Zündkerzenstecker (1) abziehen Zündkerze herausdrehen Bei einer Zündkerze mit separater Anschlussmutter (1) unbedingt die Anschlussmutter auf das Gewinde drehen und fest anziehen – durch Funkenbildung Brandgefahr! FS 120, FS 120 R, FS 200, FS 250, FS 250 R...

  • Seite 32: Motorlaufverhalten

    5 g Fett in das Kerzenstecker (2) auf die Getriebegehäuse drücken Zündkerze (3) fest aufdrücken Das Getriebegehäuse nicht vollständig mit Fett füllen. Fetttube (2) ausschrauben Verschlussschraube (1) wieder eindrehen und festziehen FS 120, FS 120 R, FS 200, FS 250, FS 250 R...

  • Seite 33: Anwerfseil / Rückholfeder Wechseln

    Seilrolle vorsichtig mit Scheibe (3) Federspange muss gegen den und Klinke (4) abziehen Uhrzeigersinn zeigen und den Zapfen der Klinke aufnehmen Die Rückholfeder für die Seilrolle kann herausspringen – Verletzungsgefahr! FS 120, FS 120 R, FS 200, FS 250, FS 250 R...
  • Seite 34 Seilwindung von der wieder einlegen – im Uhrzeigersinn – Rolle abnehmen von außen nach innen. Lüftergehäuse montieren Schrauben wieder eindrehen Seilrolle wieder montieren – wie in "Anwerfseil wechseln" beschrieben FS 120, FS 120 R, FS 200, FS 250, FS 250 R...

  • Seite 35: Gerät Aufbewahren

    Benutzung (z. B. durch Kinder) schützen Messerflügel (1) gleichmäßig schärfen – den Umriss des Stammblattes (2) nicht verändern Weitere Schärfhinweise befinden sich auf der Verpackung des Schneidwerkzeuges. FS 120, FS 120 R, FS 200, FS 250, FS 250 R...

  • Seite 36: Wartungs- Und Pflegehinweise

    100 Betriebsstunden ersetzen Sichtprüfung Ansaugöffnung für Kühlluft reinigen prüfen Funkenschutz im Schalldämpfer reinigen bzw. ersetzen Zugängliche Schrauben und Muttern nachziehen (außer Einstellschrauben) prüfen Antivibrationselemente ersetzen Sichtprüfung Schneidwerkzeug ersetzen Festsitz prüfen FS 120, FS 120 R, FS 200, FS 250, FS 250 R...
  • Seite 37 Bedingungen (starker Staubanfall etc.) und längeren täglichen Arbeitszeiten die angegebenen Intervalle entsprechend verkürzen. Metall-Schneidwerkzeug schärfen prüfen Getriebeschmierung ergänzen Sicherheitsaufkleber ersetzen nur länderabhängig vorhanden durch Fachhändler, STIHL empfiehlt den STIHL Fachhändler FS 120, FS 120 R, FS 200, FS 250, FS 250 R...

  • Seite 38: Verschleiß Minimieren Und Schäden Vermeiden

    – Schneidwerkzeuge (alle Arten) werden. Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführt – Befestigungsteile für werden können, ist damit ein Schneidwerkzeuge (Laufteller, Fachhändler zu beauftragen. Mutter, usw.) FS 120, FS 120 R, FS 200, FS 250, FS 250 R...

  • Seite 39: Wichtige Bauteile

    10 Gaszughalter 11 Tragöse 12 Kraftstoffpumpe 13 Drehknopf für Startklappe 14 Luftfilterdeckel 15 Kraftstofftank 16 Gerätestütze 17 Griffstütze 18 Knebelschraube 19 Rundumgriff 20 Bügel (Schrittbegrenzer, länderabhängig vorhanden) Maschinennummer FS 120, FS 120 R, FS 200, FS 250, FS 250 R...

  • Seite 40: Technische Daten

    Messer ISO 8893: bei 9000 1/min Schutz (für alle Mähwerkzeuge) Leerlaufdrehzahl: 2800 1/min Schürze Abregeldrehzahl Metall-Mähwerkzeug (Nennwert): 12300 1/min Max. Drehzahl der Abtriebswelle (Schneidwerkzeug) bei Zweihandgriff: 8790 1/min FS 120, FS 120 R, FS 200, FS 250, FS 250 R...
  • Seite 41 3,5 m/s FS 120 R: 3,1 m/s 7,0 m/s FS 200: 6,4 m/s 3,2 m/s FS 250: 6,4 m/s 3,4 m/s FS 250 R: 4,3 m/s 5,4 m/s FS 120, FS 120 R, FS 200, FS 250, FS 250 R...

  • Seite 42: Sonderzubehör

    – Kunststoff-Messer, Satz mit 12 Aktuelle Informationen zu diesem und Stück; für Position 6 weiterem Sonderzubehör sind beim – Transportschutze, für Positionen 7 STIHL Fachhändler erhältlich. bis 13 FS 120, FS 120 R, FS 200, FS 250, FS 250 R...

  • Seite 43: Eg-Konformitätserklärung

    Teilen kann das Zeichen auch allein Elsner stehen). Zur Ermittlung des gemessenen und des garantierten Schallleistungspegels Leiter Produktgruppen Management wurde nach Richtlinie 2000/14/EG, Anhang V, unter Anwendung der Norm ISO 10884 verfahren. FS 120, FS 120 R, FS 200, FS 250, FS 250 R...

  • Seite 44: Qualitäts-Zertifikat

    Montage, Dokumentation und Kundendienst die strengen Anforderungen der internationalen Norm ISO 9001 für Qualitätsmanagement-Systeme erfüllen. bundesweit 0,09 Euro je angefangene Minute aus dem deutschen Festnetz. Preise aus Mobilfunknetzen können abweichen FS 120, FS 120 R, FS 200, FS 250, FS 250 R...
  • Seite 45 FS 120, FS 120 R, FS 200, FS 250, FS 250 R...
  • Seite 46 FS 120, FS 120 R, FS 200, FS 250, FS 250 R...
