Diagnose An Den Leuchtdioden Der Außeneinheit Aoyg 45Letl - Fujitsu ARYG 24LMLA Betriebsanleitung

Anzeige Display
Kabel-Fernbedienung Operation
7 x 
71
7 x 
72
7 x 
73
7 x 
74
7 x 
75
7 x 
76
7 x 
77
8 x 
82
8 x 
83
8 x 
84
8 x 
86
9 x 
94
9 x 
95
9 x 
97
9 x 
98
9 x 
99
9 x 
9A
10 x 
A1
10 x 
A3
10 x 
A4
10 x 
A5
13 x 
J2
 Blinken;  Dauerleuchten; - Aus

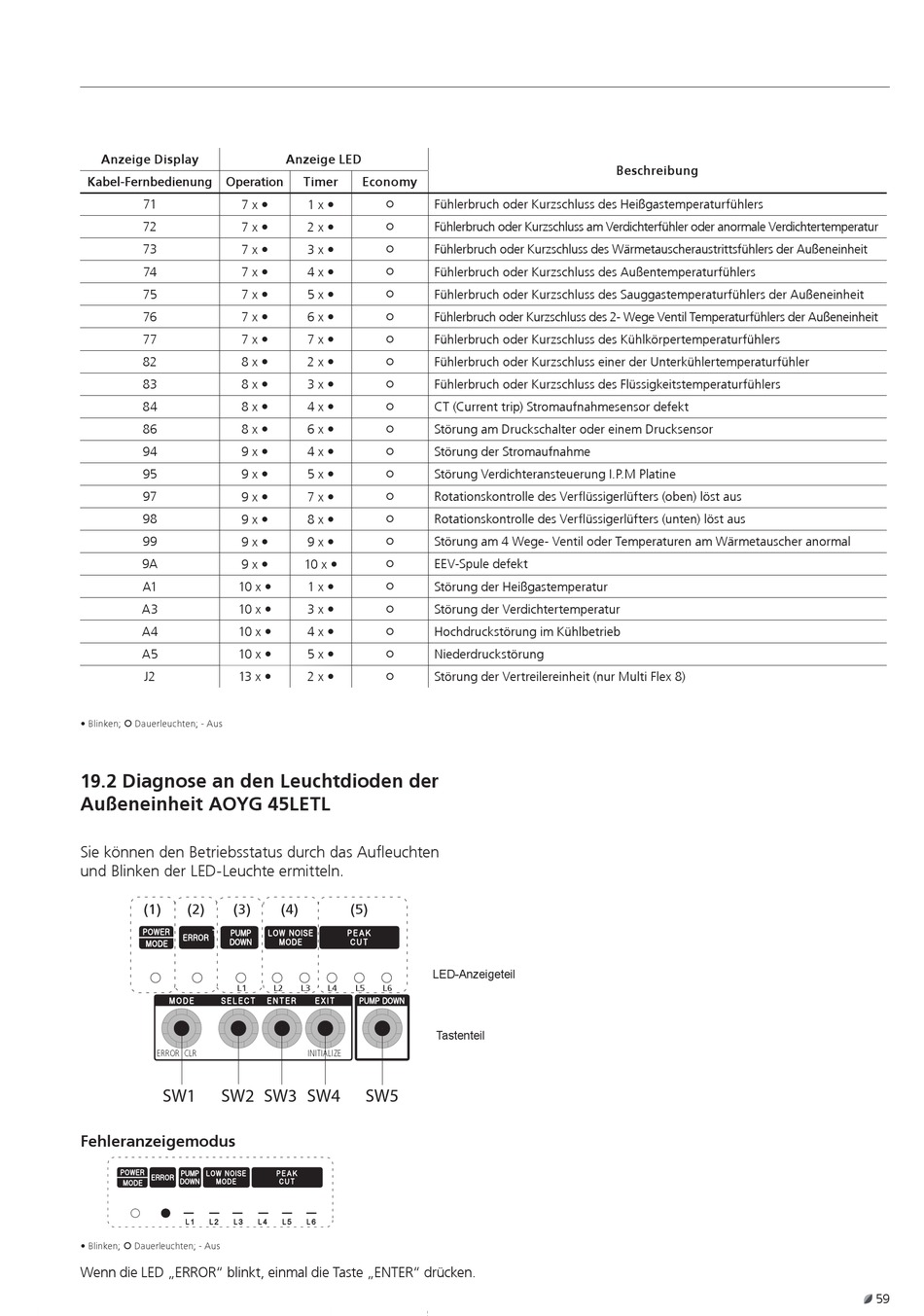

19.2 Diagnose an den Leuchtdioden der
Außeneinheit AOYG 45LETL
Sie können den Betriebsstatus durch das Aufleuchten
und Blinken der LED-Leuchte ermitteln.
(1 ) (2) (3)
L1
ERROR CLR
SW1 SW2 SW3 SW4
Fehleranzeigemodus
 Blinken;  Dauerleuchten; - Aus
Wenn die LED „ERROR" blinkt, einmal die Taste „ENTER" drücken.
Anzeige LED
Timer Economy
1 x 
 Fühlerbruch oder Kurzschluss des Heißgastemperaturfühlers
2 x 
 Fühlerbruch oder Kurzschluss am Verdichterfühler oder anormale Verdichtertemperatur
3 x 
 Fühlerbruch oder Kurzschluss des Wärmetauscheraustrittsfühlers der Außeneinheit
4 x 
 Fühlerbruch oder Kurzschluss des Außentemperaturfühlers
5 x 
 Fühlerbruch oder Kurzschluss des Sauggastemperaturfühlers der Außeneinheit
6 x 
 Fühlerbruch oder Kurzschluss des 2- Wege Ventil Temperaturfühlers der Außeneinheit
7 x 
 Fühlerbruch oder Kurzschluss des Kühlkörpertemperaturfühlers
2 x 
 Fühlerbruch oder Kurzschluss einer der Unterkühlertemperaturfühler
3 x 

Fühlerbruch oder Kurzschluss des Flüssigkeitstemperaturfühlers
4 x  
CT (Current trip) Stromaufnahmesensor defekt
6 x 
 Störung am Druckschalter oder einem Drucksensor
4 x 
 Störung der Stromaufnahme
5 x 
 Störung Verdichteransteuerung I.P.M Platine
7 x 
 Rotationskontrolle des Verfl üssigerlüfters (oben) löst aus
8 x 
 Rotationskontrolle des Verfl üssigerlüfters (unten) löst aus
9 x 
 Störung am 4 Wege- Ventil oder Temperaturen am Wärmetauscher anormal
10 x 
 EEV-Spule defekt
1 x 
 Störung der Heißgastemperatur
3 x 
 Störung der Verdichtertemperatur
4 x 
 Hochdruckstörung im Kühlbetrieb
5 x 
 Niederdruckstörung
2 x 

Störung der Vertreilereinheit (nur Multi Flex 8)
(4) (5)
LED-Anzeigeteil
L2 L3 L4 L5 L6
Tastenteil
INITIALIZE
SW5
Beschreibung
59
