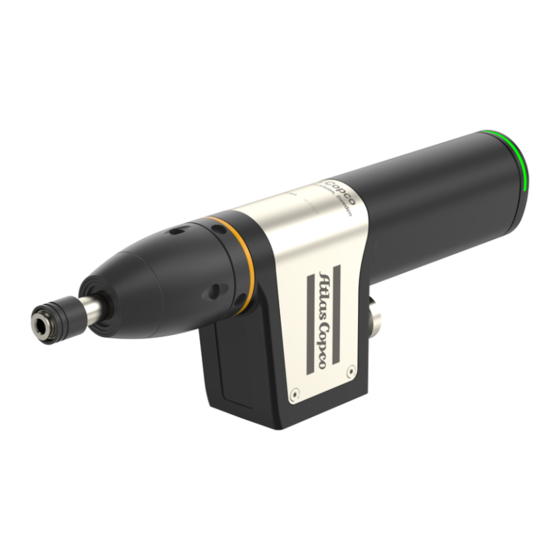

Atlas Copco QMC41-100-I06 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Atlas Copco Anleitungen
  4. Motoren
  5. QMC41-100-I06
  6. Bedienungsanleitung

Atlas Copco QMC41-100-I06 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für QMC41-100-I06:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 12

Quicklinks

Diese Anleitung herunterladen
Printed Matter No.9834 3502 00
Publication Date 2023-10-06
Valid from Serial No. C5700001
QMC41-100-I06 ( 25–100 cNm)
Fixtured current controlled
To reduce risk of injury, everyone using, installing, repairing, main-
taining, changing accessories on, or working near this tool MUST
read and understand these instructions before performing any such
task.
DO NOT DISCARD - GIVE TO USER
QMC41-100-I06
8432084462
WARNING
Fixtured electric motor unit
Safety Information
