5 | Montage / Installation
1
2
3
4
5
6
7
8
Abb. 17: LAN
9
10
A
44 / 96

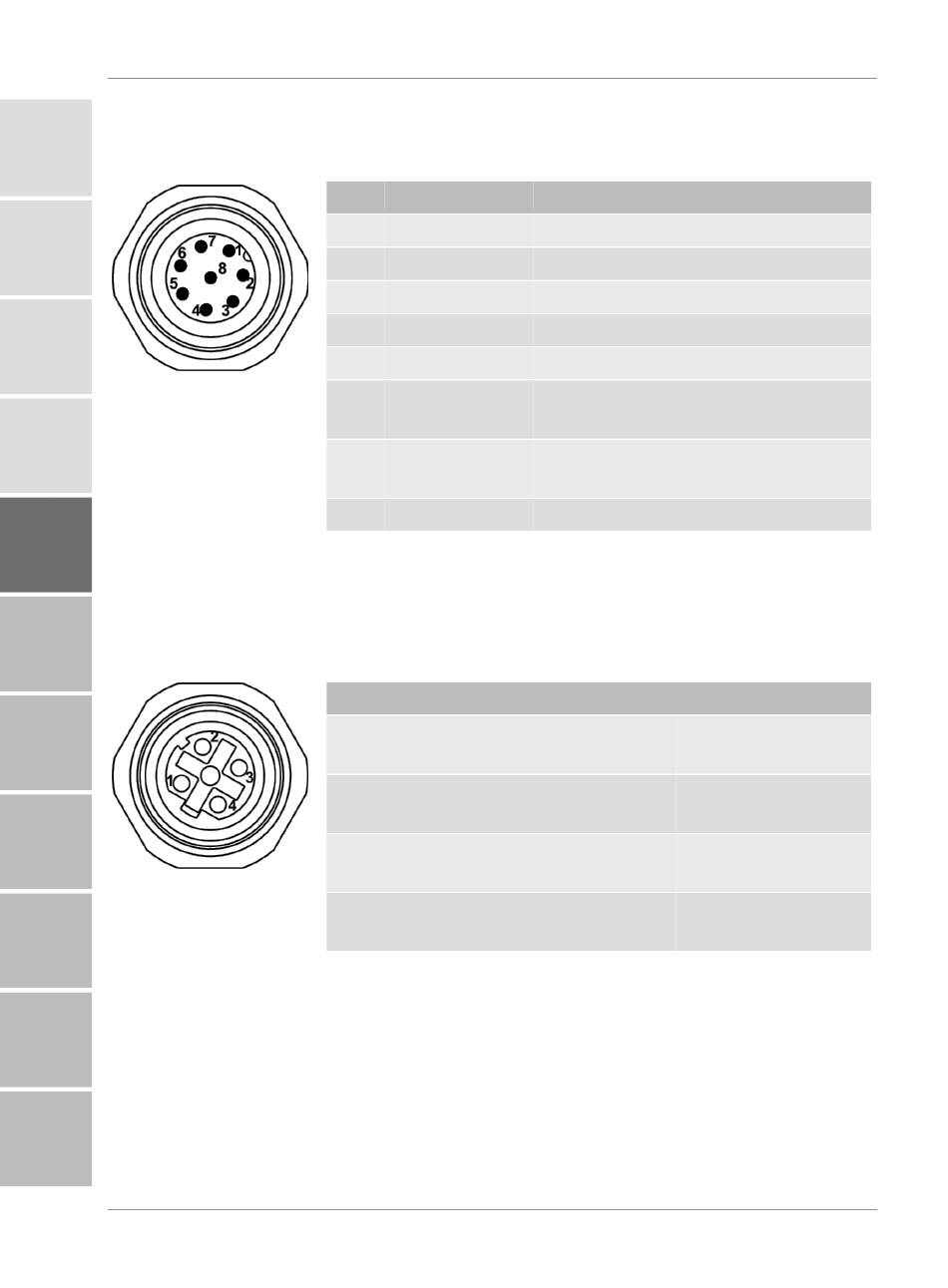

5.3.1 Pinbelegung 8-poliger Stecker

Der Anschlussstecker hat folgende Pinbelegung.
Pin Signal
1 18 ... 30 V DC
2 S2
3 GND
4 GND
5 HSI
6 RS 485+ /
CAN H
7 RS 485- /
CAN L
8 S1
Tab. 13: Pinbelegung 8-polig
5.3.2 Pinbelegung – LAN Anschluss
Die Anschlussbuchse LAN hat folgende Pinbelegung.
Pin Signal
1 ETH TX+
2 ETH RX+
3 ETH TX-
4 ETH RX-
Tab. 14: Pinbelegung – LAN Anschluss
HYDAC FILTER SYSTEMS GMBH
Beschreibung
Versorgungsspannung Vs
Schaltausgang 2 (binär, 0 V oder Vs)
HYDAC Sensor Interface
Schaltausgang 1 (binär, 0 V oder Vs)
Beschreibung
Netzwerk (LAN) Ethernet-Port für Da-
tenversand +
Netzwerk (LAN) Ethernet-Port für Da-
tenempfang +
Netzwerk (LAN) Ethernet-Port für Da-
tenversand -
Netzwerk (LAN) Ethernet-Port für Da-
tenempfang -
MoWa MCS1000 4567413a de print
