1.4 Transportsicherung Kurbelwelle
Sonderwerkzeug, Verbrauchsmaterial, Ersatzteile
Benennung / Verwendung
Drehmomentschlüssel, 10-60 Nm
Drehmomentschlüssel, 60-320 Nm
Motoröl
Transportsicherung
Hinweis:
Die Transportsicherung auf beiden Seiten schützt die Kurbelwellenlagerung beim Transport des Motors
vor möglichen Schäden durch Stöße und Erschütterungen.
Für den Ab– und Anbau der Transportsicherung muss beachtet werden:
1.
Die Transportsicherung auf beiden Seiten muss während des Motoreinbaus so lange wie möglich ange-
baut bleiben, um Beschädigungen zu vermeiden.
2.
Vor jedem Transport des Motors muss die Transportsicherung auf beiden Seiten vorschriftsmäßig ange-
baut werden.
3.
Wird der Motor gemeinsam mit dem Generator bewegt, muss auch die Transportsicherung des Genera-
tors angebaut werden.
4.
Die Transportsicherung nur mit den mitgelieferten bzw. mit den an der Transportsicherung abge-
schraubten Schrauben anschrauben.
5.
Ein Motorstart oder das Durchdrehen des Motors darf nur mit abgebauter Transportsicherung erfolgen.
Falls am Motor der Generator bereits angebaut ist, muss sichergestellt sein, dass die Transportsiche-
rung des Generators ebenfalls abgebaut ist.
6.
Diese Dokumentation an gut sichtbarer Stelle am Motor anbringen.

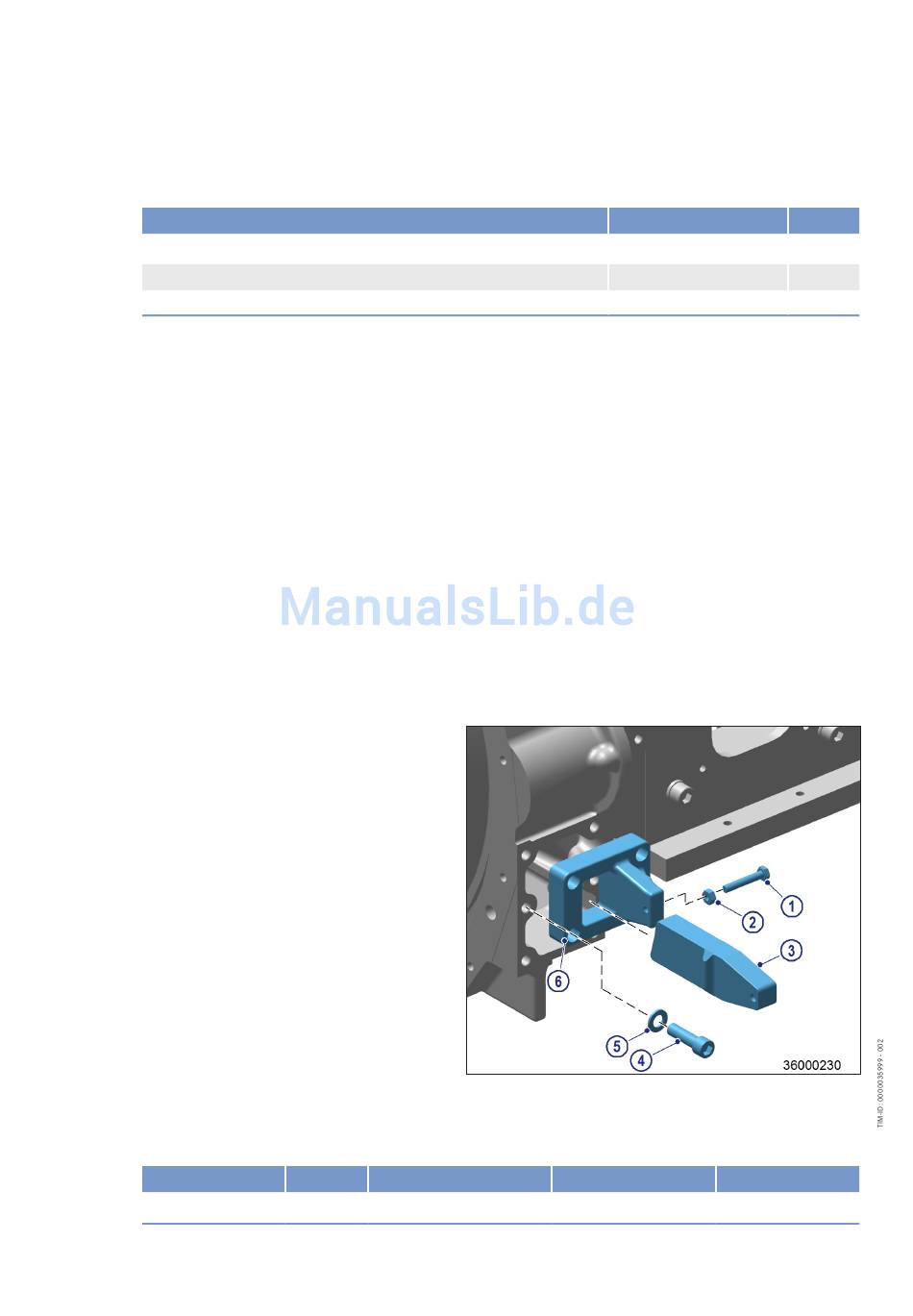

Transportsicherung an Antriebs-
seite (KS) anbauen
Hinweis:
Die Platte (6) nur an dem oberen Teil der Öffnung anschrauben.
1.
Auf beiden Seiten des Schwungradgehäuses die Platten (6) mit Schrauben (4) und Scheiben (5) an den
seitlichen Öffnungen befestigen und auf vorgeschriebenes Anziehdrehmoment anziehen.
Name
Schraube
8 | Sicherheit | M015695/03D 2013-03
Größe
Typ
M16
Anziehdrehmoment
Bestell-Nr.
F30452769
F30452768
Schmiermittel
Wert/Norm
(Motoröl)
250 Nm +25 Nm
Anz.
1
1
