Akku Laden Und Leds; Ladezustand Anzeigen; Hoch-Entaster Zusammenbauen - Stihl HTA 135 Gebrauchsanleitung

deutsch
6

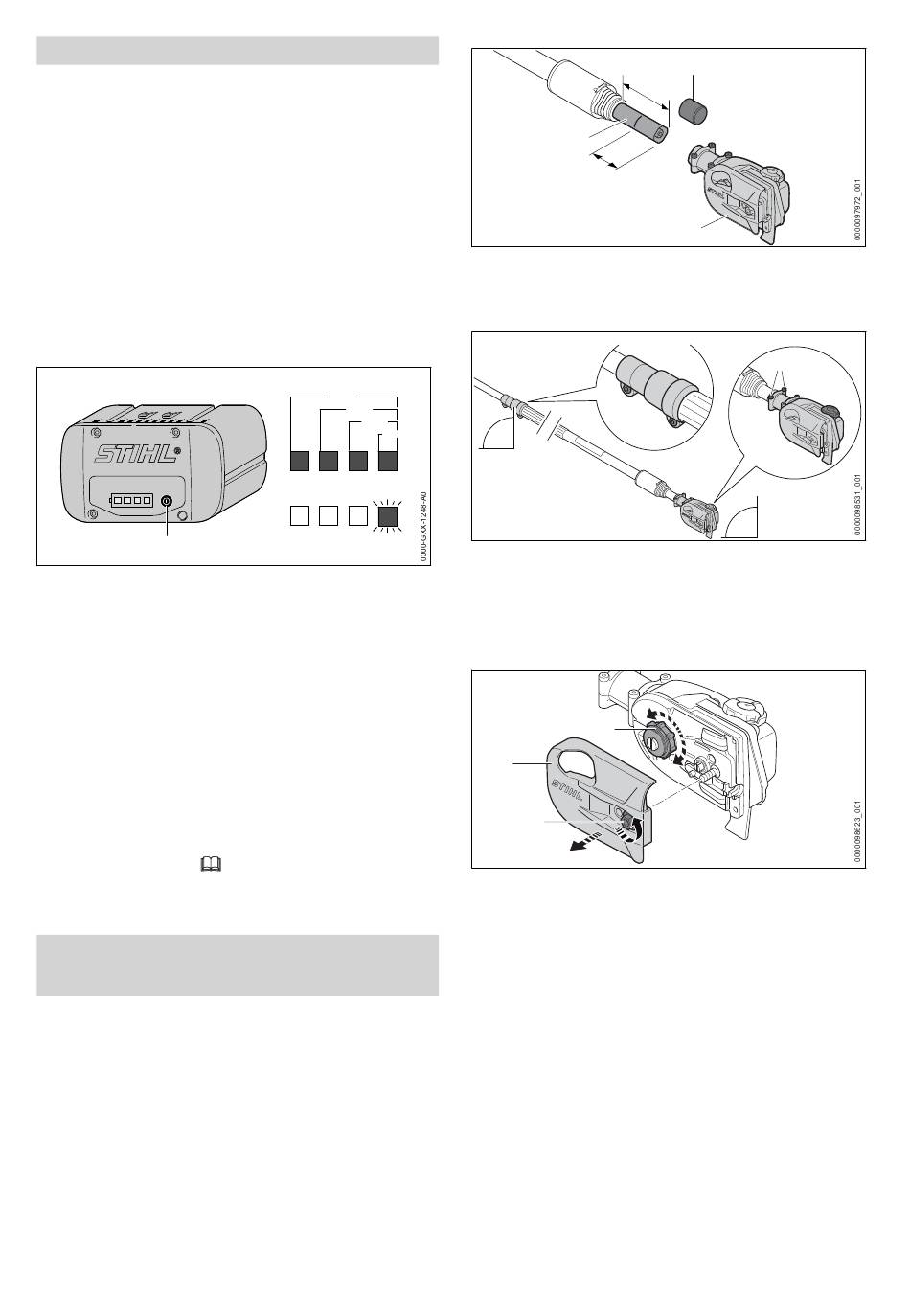

Akku laden und LEDs

6.1 Akku laden
Die Ladezeit hängt von verschiedenen Einflüs‐
sen ab, z. B. von der Temperatur des Akkus oder
von der Umgebungstemperatur. Die tatsächliche
Ladezeit kann von der angegebenen Ladezeit
abweichen. Die Ladezeit ist unter www.stihl.com/
charging-times angegeben.
► Akku so laden, wie es in der Gebrauchsanlei‐
tung Ladegerät STIHL AL 101, 300, 500
beschrieben ist.
6.2

Ladezustand anzeigen

1
► Drucktaste (1) drücken.
Die LEDs leuchten ca. 5 Sekunden lang grün
und zeigen den Ladezustand an.
► Falls die rechte LED grün blinkt: Akku laden.
6.3 LEDs am Akku
Die LEDs können den Ladezustand des Akkus
oder Störungen anzeigen. Die LEDs können
grün oder rot leuchten oder blinken.
Falls die LEDs grün leuchten oder blinken, wird
der Ladezustand angezeigt.
► Falls die LEDs rot leuchten oder blinken: Stö‐
rungen beheben,
Im Hoch-Entaster oder im Akku besteht eine
Störung.
7 Hoch-Entaster zusammen‐
bauen
7.1 Hoch-Entaster zusammen‐
bauen
► Hoch-Entaster ausschalten und Akku heraus‐
nehmen.
12
80-100%
60-80%
40-60%
20-40%
0-20%
18.
2
b
► Schutzkappe (1) abziehen.
► Schaftlänge auf a = 10 cm einstellen.
► Schaft (2) bei b = 6 cm markieren.
4
90°
► Klemmhülse (4) und Getriebe (3) wie abgebil‐
det ausrichten.
► Getriebe (3) bis zur Markierung b auf den
Schaft (2) schieben.
► Schrauben (5) fest anziehen.
8
6
7
► Falls das Getriebe (3) nicht bis zur Markierung
b auf den Schaft (2) geschoben werden kann:
► Mutter (7) so lange gegen den Uhrzeiger‐
sinn drehen, bis sich der Kettenraddeckel
(6) abnehmen lässt.
► Kettenraddeckel (6) abnehmen.
► Kettenrad (8) drehen und Getriebe (3) bis
zur Markierung b auf den Schaft (2) schie‐
ben.
► Kettenraddeckel (6) so an den Hoch-Entas‐
ter anlegen, dass er bündig mit dem Hoch-
Entaster ist.
► Mutter (7) aufdrehen und fest anziehen.
6 Akku laden und LEDs
1
a
3
5
3
90°
0458-698-9821-B
