KaDeck
Montagehandleiding
2.4 Personeelseisen - kwalificaties
Vakkennis
Voor de montage van dit product is vakkennis van verwarming, koeling, ventilatie, installatie en
elektrotechniek vereist.
De exploitant of installateur is verantwoordelijk voor schade die door een ondeskundige monta-
ge worden veroorzaakt. De installateur van dit apparaat moet op basis van zijn vakopleiding vol-
doende kennis hebben van
veiligheidsvoorschriften en voorschriften ter voorkoming van ongevallen
landspecifieke richtlijnen en erkende technische regels, bijv. VDE-bepalingen, DIN- en EN-nor-
men.
VDI 6022; voor de naleving van hygiëne-eisen (indien nodig) is een opleiding van het onder-
houdspersoneel volgens categorie B (soms categorie C) noodzakelijk.
2.5 Persoonlijke beschermingsmiddelen
Persoonlijke beschermingsmiddelen dienen om personen tijdens het werk tegen gevaren voor de
veiligheid en gezondheid te beschermen. In principe gelden de op de gebruiksplaats toepasselij-
ke voorschriften ter voorkoming van ongevallen.
3 Transport, opslag en verpakking
3.1 Algemene transportinstructies
Bij ontvangst moet het geleverde product onmiddellijk op volledigheid en transportschade wor-
den gecontroleerd.
Ga bij aan de buitenkant herkenbare transportschade als volgt te werk:
Accepteer het geleverde product niet of alleen onder voorbehoud.
Noteer de schade op de transportdocumenten of het afleveringsbewijs van het transportbe-
drijf.
Dien een klacht in bij de expediteur.
AANWIJZING!
Garantieclaims kunnen alleen binnen de toepasselijke termijnen worden inge-
diend. (Nadere informatie is te vinden in de Algemene Voorwaarden op de
website van Kampmann)
AANWIJZING!
Voor het transport van het apparaat zijn 2 personen nodig. Draag tijdens het
transport persoonlijke beschermende kleding. Draag het apparaat alleen aan bei-
de zijden en til het niet aan de kabels/ventielen op.
AANWIJZING!
Materiële schade door ondeskundig transport!
Bij ondeskundig transport kunnen transportdelen eraf vallen of omvallen. Daar-
door kan aanzienlijke materiële schade ontstaan.
Bij het lossen van de transportdelen, bij levering en bij bedrijfsintern trans-
port moet men voorzichtig te werk gaan en op de symbolen en instructies
op de verpakking letten.
Gebruik alleen de daarvoor bestemde aanslagpunten.
Verwijder verpakkingen pas kort vóór de montage.
4 Montage en aansluiting
4.1 Voorwaarden voor de opstelplaats:
Monteer het apparaat alleen wanneer aan de volgende voorwaarden wordt voldaan:
Het draagvermogen van de wand/het plafond moet voldoende zijn om het gewicht van het
apparaat te ondersteunen.
De veilige ophanging resp. de veilige stand van het apparaat is gegarandeerd.
De luchtstroom moet onbelemmerd kunnen circuleren.
Bouwzijdig moeten voldoende grote aansluitingen voor de watertoe- en -afvoer aanwezig
zijn.
Bouwzijdig is een stroomvoorziening aanwezig.
Indien nodig, is een bouwzijdige condensaataansluiting met voldoende afschot aanwezig.

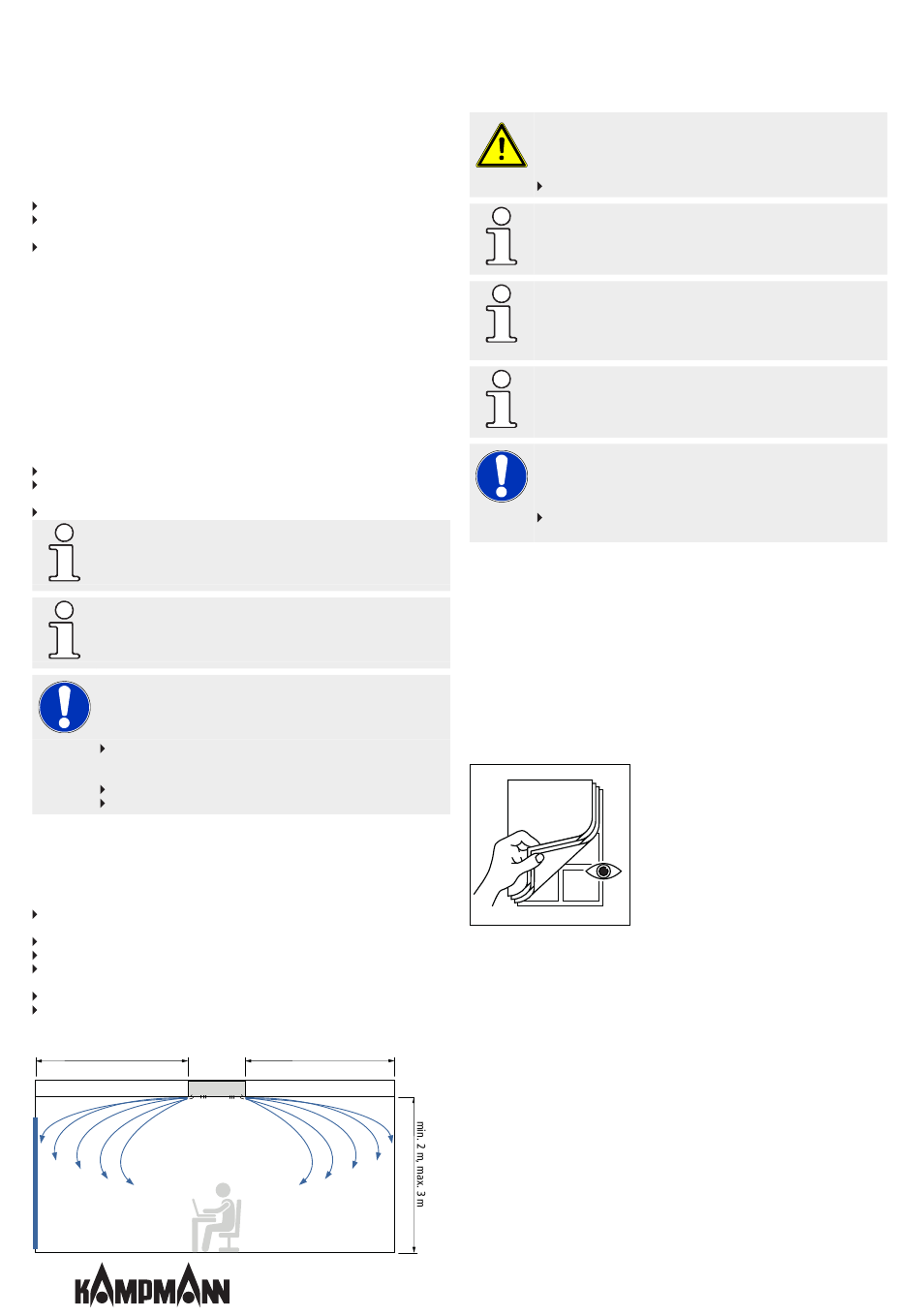

4.2 Minimumafstanden
min. 2 m
14
4.3
Voor de montage zijn 2 personen nodig.
min. 2 m
Montage
VOORZICHTIG!
Letselgevaar door scherpe behuizingsplaten!
De platen aan de binnenkant van de behuizing hebben gedeeltelijk scherpe ran-
den.
Draag veiligheidshandschoenen.
AANWIJZING!
Horizontale montage van apparaten!
Let er bij de montage van de apparaten op dat het apparaat precies horizontaal
staat om een goede werking te garanderen.
AANWIJZING!
Tocht vermijden!
Houd bij de montage/ophanging van het apparaat rekening met eventueel aan-
wezige personen. Stel geen personen bloot aan een directe luchtstroom. Positio-
neer het apparaat dienovereenkomstig en pas evt. de luchtuitstroomopening aan.
AANWIJZING!
Geluidsontkoppeling
Zorg tussen de en het gebouw voor een evt. noodzakelijke geluidsontkoppeling.
AANWIJZING!
Monteer aansluitingen spanningsvrij!
Aansluitingen moeten spanningsvrij worden gemonteerd!
Beveilig de aansluitmoer met geschikt gereedschap tegen afschuiven en
verdraaien.
1) Boor vier bevestigingsgaten (zie boorafstanden) in het dragende plafond, plaats de
pluggen en monteer de betreffende M8 schroefdraadstangen.
2) Bevestig de schroefdraadstangen aan de betreffende vier bevestigingsconsoles van het
apparaat met M8 spatbordring en moer en draai deze vast (met zelfborgende moer of
contramoer).
3) Demonteer de designplaat om de toevoerleidingen te kunnen aansluiten:
4) Open de designplaat door aan de inkepingen te trekken.
5) Druk de borgplaat naar binnen om de designplaat te ontgrendelen en volledig te ope-
nen. LET OP: De designplaat mag bij het openen/verwijderen een openingshoek van
90° NIET overschrijden om beschadiging te voorkomen!
6) Ontgrendel de scharnieren links en rechts door eraan te trekken en verwijder dan de
designplaat.
