Zubehörteile
Um eine maximale Pumpenleistung zu gewährleisten,
sollten Sie sicherstellen, dass jegliches Zubehör
über die geeigneten Abmessungen verfügt, um
die Systemanforderungen zu erfüllen.
Luftleitung
Die nachfolgenden Zubehörteile installieren, wie
dargestellt in Typische Pumpeninstallation, Seite 10.
Falls nötige, Adapter verwenden.
Eingeschlossene Druckluft kann dazu führen, dass die
Pumpe unerwartet betätigt wird und schwere Verletzungen
durch Spritzen oder bewegliche Teile verursacht.
HINWEIS: Sicherstellen, dass die Luftventile von der
Pumpenseite her leicht zugänglich sind und sich nach
vom Luftregler befinden.
• Luftleitungsöler Sorgt für die Schmierung des
automatischen Luftmotors.
• Luftleitungsfilter (AC): Filtert schädlichen Schmutz
und Feuchtigkeit aus Druckluftversorgung.
• Lufthahn mit Entlastungsbohrung (AD): Sperrt
das Luftleitungszubehör vor Servicearbeiten ab.
Es muss allen anderen Zubehörteilen der Luftleitung
vorgeschaltet werden.
Materialleitung
Materialablassventil (AE): Wird im System benötigt,
um den Materialdruck in den Materialzufuhrleitungen
zu entlasten. Entlastungsventil so installieren, dass es
nach unten zeigt und der Griff nach oben weist, wenn
es geöffnet ist.
3A8764B

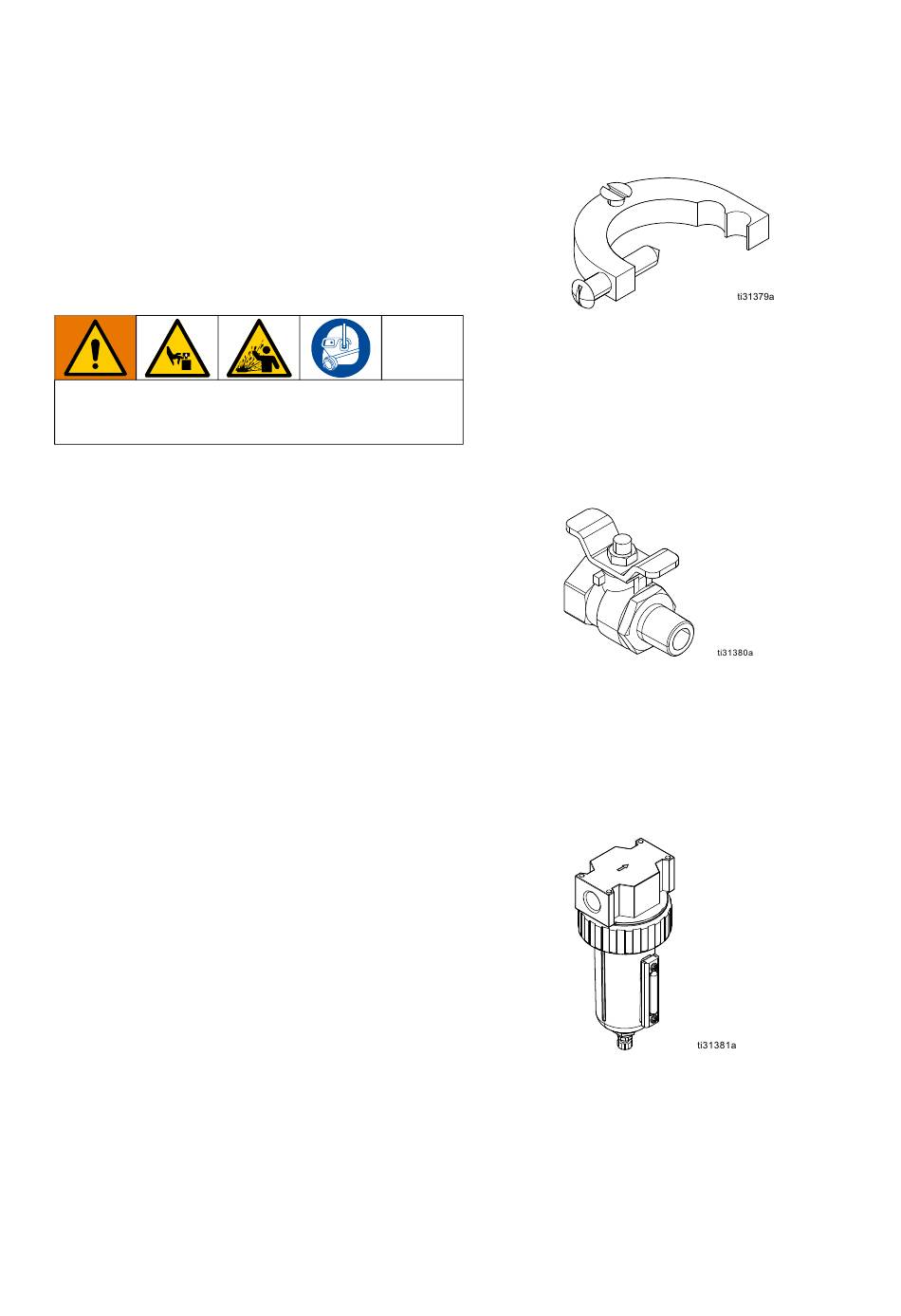

Erdungsschelle (nicht enthalten)
Teil Beschreibung
103538 SCHELLE, Erdung
Hauptentlüftungsventil mit
Entlastungsbohrung (nicht enthalten)
Zulässiger Betriebsüberdruck: 21 MPa (2,1 bar, 300 psi)
Teil Beschreibung
KUGELHAHN, mit Entlüftung;
107142
1/2 NPT(m) Eingang x 1/2 NPT(f) Ausgang
Luftfilter (nicht enthalten)
Maximaler Betriebsdruck: 1,7 MPa (17,5 bar, 250 psi)
Teil Beschreibung
FILTER, Luftleitung;
106149
1/2 NPT(f) Eingang und Ausgang
Teile
Menge
1
Menge
1
Menge
1
