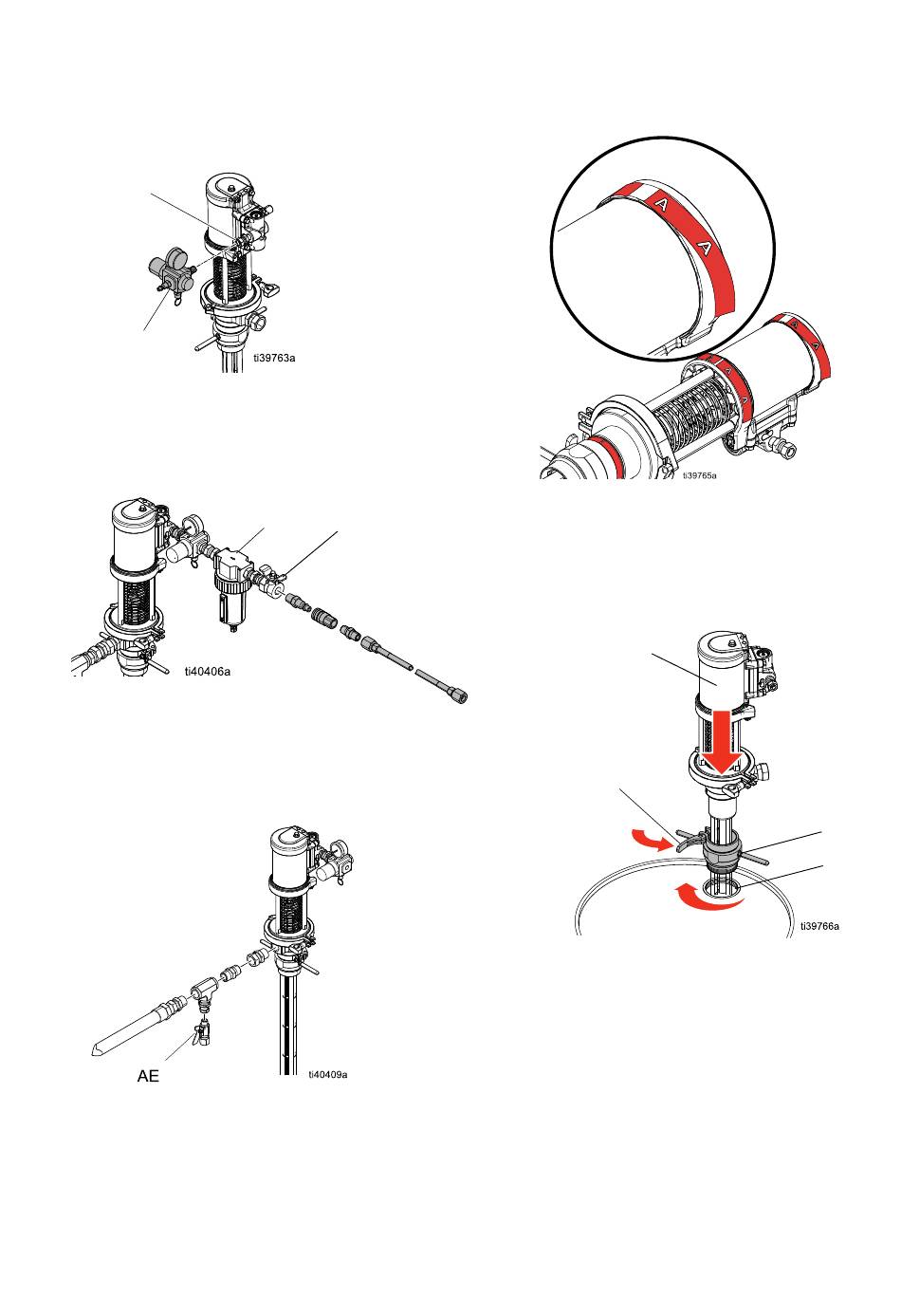

Pumpeneinrichtung

1. Den mitgelieferten Pumpenluftregler (AA) am
Luftmotoreinlass (DA) anschließen.
DA
AA
2. Es wird empfohlen, einen Filter (AC) mit dem
erforderlichen Hauptlufthahn mit Entlastungsbohrung
(AD) und eine Luftleitung mit einem Mindest-ID von
9,5 mm (3/8") an der mitgelieferten Schnellkupplungs-
Luftkupplung zu installieren.
3. Gewindedichtmittel auf alle nicht drehbaren
Anschlüsse auftragen und das Auslassfitting
(nicht mitgeliefert) und das erforderliche
Materialablassventil (AE) am Pumpenauslass
installieren.
Mehr Informationen zu Filter und Ventilen finden Sie
im Abschnitt Zubehörteile auf Seite 23.
3A8764B
AC
AD
4. Kennzeichnungsetiketten und -bänder zur
Kennzeichnung der für Ihr Material geeigneten
Pumpe verwenden.

Installation der Pumpe

1. Den Spundadapter (AF) mit dem Spundloch
verbinden und fest anziehen.
K
BC
2. O-Ring außen am Spundadapter (AF) schmieren
und Spundadapter fest in das Spundloch (DB)
des Fasses einschrauben.
3. Die Pumpe (K) durch den Spundadapter (AF)
einführen und die Spundadapterklemme (BC)
verriegeln.
Installation
AF
DB
