Typische Installation

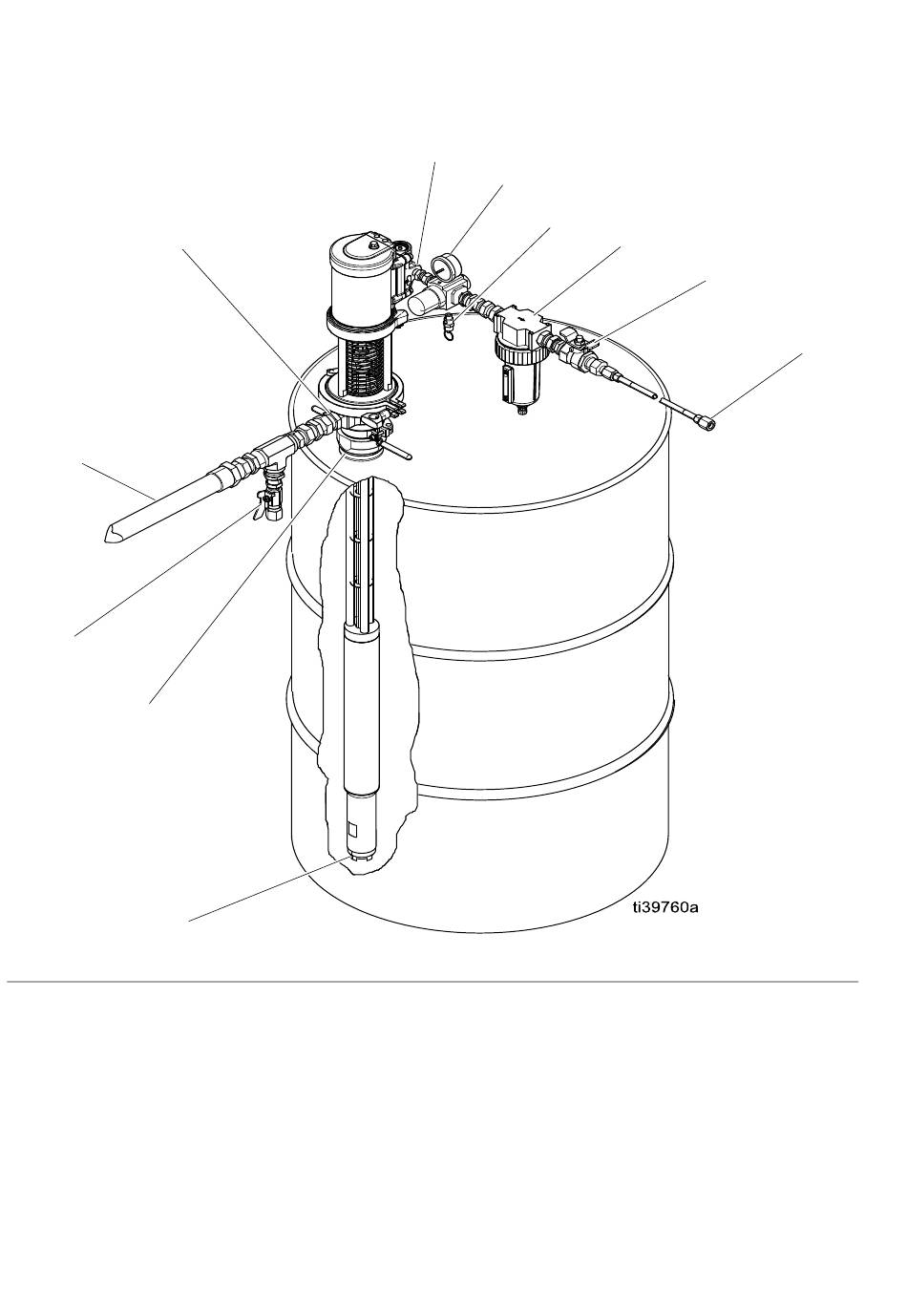

Typische Pumpeninstallation

AL
AH
AE
AF
AJ
A . 3: Typische Pumpeninstallation
BB
Pos. Beschreibung
AA
Pumpen-Druckluftregler
AC*
Luftleitungsfilter
AD*
Hauptentlüftungsventil (erforderlich)
AE*
Materialablassventil (erforderlich)
AF
Spundlochadapter
Geerdeter Luftschlauch mindestens 9,5 mm
AG*
(3/8")
AH*
Geerdeter Materialschlauch
10
AK
AA
AM
Pos. Beschreibung
AJ
Fluidmaterialeinlass der Pumpe
AK
Pumpenlufteinlass, 1/4 NPT(f)
AL
Materialauslass der Pumpe 3/4" NPT(f).
Druckentlastungsventil 0,68 MPa
AM
(6,8 bar, 100 psi)
*Separat erhältlich
