Anleitung
T1

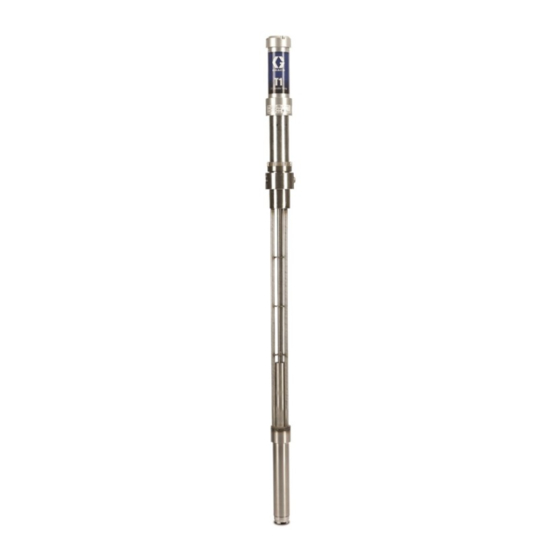

2:1 Verhältnis Übergabepumpe
Zur Verwendung mit Polyurethanschaum, Polyharnstoffen und Materialien auf
Lösungsmittel- und Wasserbasis. Anwendung nur durch geschultes Personal.
Modell 256200
200 Liter (55 Gallonen) Tonnenfassung
1,2 MPa (12 bar, 180 psi) Zulässiger Luft-Betriebsüberdruck
Maximaler Betriebsdruck: 360 psi (2,5 MPa, 25 bar)
Wichtige Sicherheitshinweise
Lesen Sie alle Warnungen und Anweisungen in
diesem Handbuch, bevor Sie das Gerät benutzen.
Bewahren Sie diese Anleitungen sorgfältig auf.
312956S
TI17170a
II 1/2 G T6
2575
ITS03ATEX11227
DE
