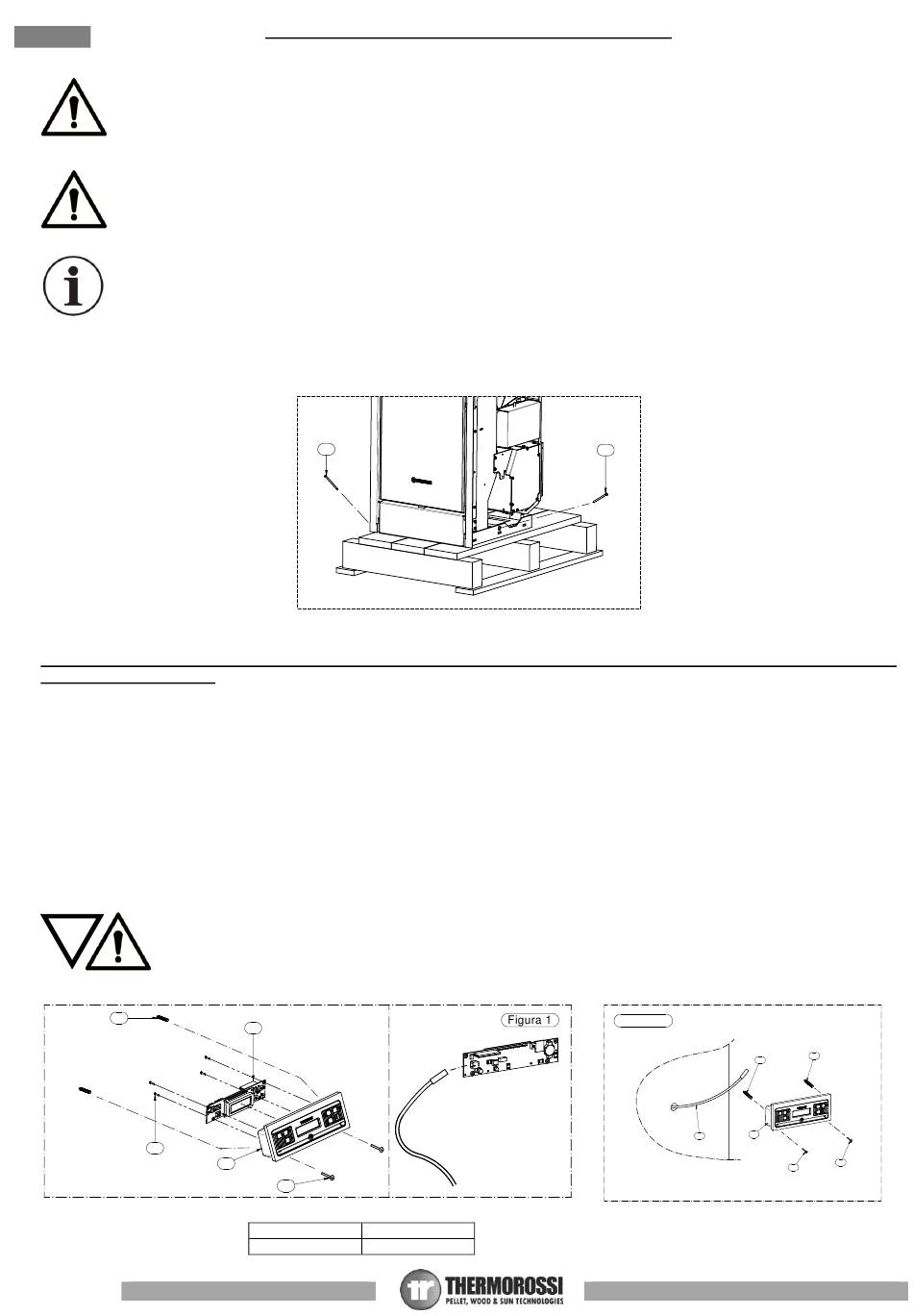

4.2 ENTFERNEN DER TRANSPORTVERPACKUNG DES GERÄTES
Zum Auspacken des Gerätes die Holzplatten entfernen, die 2 Seitenschrauben (C) ausdrehen, die das Gerät an der Palette
festhalten. Anschließend das Gerät mit einer Sackkarre von der Palette entfernen.
4.3 ANSCHLUSS DES GERÄTES AN DEN RAUCHABZUG
Beim Anschluss des Gerätes an den Rauchabzug sind alle in diesem Benutzungs- und Wartungshandbuch vorhandenen
Anleitungen zu befolgen.
Revisione
4.4 INSTALLATION DES BEDIENFELDES UND DES STROMVERSORGUNGSKABELS
Das Bedienfeld kann außerhalb der vorgesehenen Struktur geführt und an der Wand installiert werden, weil es ist mit einem
insgesamt 3 Meter langen Anschlusskabel ausgestattet ist. Vor diesem Arbeitsschritt ist das Gerät von der Stromversorgungsdose
zu trennen.
Die Karte X von der Halterung B trennen. Dazu müssen die 4 Schrauben Y ausgedreht und das Kabel von dem Frontbedienfeld
abgetrennt werden (Abbildung 1).
- Dann eine geeignete Öffnung für die Herausführung des Bedienfeldkabels A aus der Struktur einbringen.
- Die Bohrungen einbringen, um die Halterung B mit den im Lieferumfang enthaltenen Dübeln D und Schrauben C zu befestigen.
- Nun die zuvor ausgebaute Karte X wieder an die Halterung B anbringen. Dabei zunächst das erste Kabel des Bedienfeldes an die
Karte anschließen und die 4 Schrauben Y fixieren. Das vollständige Frontbedienfeld an der Wand fixieren (Abbildung 2).
Revisione
Descrizione
ACHTUNG: Das Bedienfeld muss in einem Bereich positioniert werden, in dem die Betriebstemperatur unter 40°C
bleibt, weil höhere Temperaturen zu Fehlfunktionen und Defekten führen können (solche Schäden unterliegen
nicht der Gewährleistung). Auf jeden Fall ist zu vermeiden, das Anschlusskabel des kleinen Bedienfeldes
zusammenzudrücken oder zu verformen. Es darf keinen Temperaturen von über 60°C ausgesetzt werden, denn
höhere Temperaturen können zu Schäden führen.
