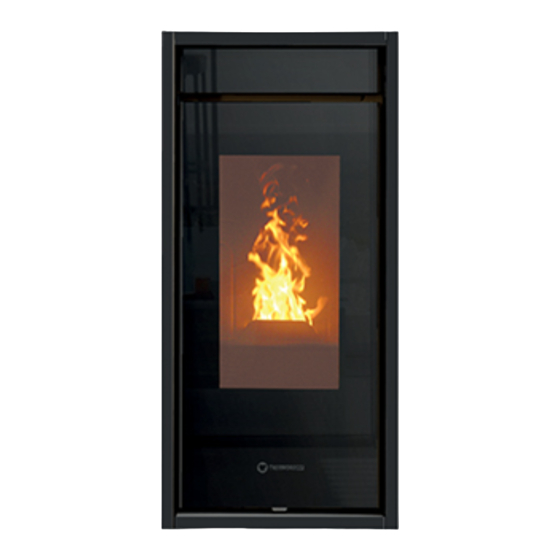

THERMOROSSI PVERTICAL Installations-, Betriebs- Und Wartungsanleitung

Vorschau ausblenden Andere Handbücher für PVERTICAL:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
PVERTICAL
ITA - MANUALE DI INSTALLAZIONE, USO E MANUTENZIONE.
FRA - MANUEL D'INSTALLATION, D'UTILISATION ET ENTRETIEN.
ENG - INSTALLATION, USE AND MAINTENANCE GUIDE.
DEU - INSTALLATIONS-, BETRIEBS- UND WARTUNGSANLEITUNG.
ESP - MANUAL DE INSTALACIÓN USO Y MANTENIMIENTO.
ITA – Informazioni importanti per la sicurezza ed il corretto funzionamento.
FRA - A lire impérativement! Informations importantes pour la sécurité et le bon fonctionnement.
ENG - Must read! Important information for safety and correct operation.
DEU - Unbedingt lesen! Wichtige Informationen zur Sicherheit und zum sicheren Betrieb.
ESP - ¡Leer! Informaciones importantes para la seguridad y el correcto funcionamiento.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für THERMOROSSI PVERTICAL

Inhaltszusammenfassung für THERMOROSSI PVERTICAL

  • Seite 1 PVERTICAL ITA - MANUALE DI INSTALLAZIONE, USO E MANUTENZIONE. FRA - MANUEL D’INSTALLATION, D’UTILISATION ET ENTRETIEN. ENG - INSTALLATION, USE AND MAINTENANCE GUIDE. DEU - INSTALLATIONS-, BETRIEBS- UND WARTUNGSANLEITUNG. ESP - MANUAL DE INSTALACIÓN USO Y MANTENIMIENTO. ITA – Informazioni importanti per la sicurezza ed il corretto funzionamento.

  • Seite 3: Inhaltsverzeichnis

    Installations-, Betriebs- und Wartungsanleitung PVERTICAL INHALTSVERZEICHNIS 1 – EINFÜHRUNG ............................. 5 2 – TECHNISCHE EIGENSCHAFTEN....................... 7 3 - ALLGEMEINE BESCHREIBUNG ......................8 4 – INSTALLATION ..........................10 5 - BESCHREIBUNG DER BEDIENEINRICHTUNGEN ................13 6 - FUNKTIONSWEISE HANDFERNBEDIENUNG THERMOCOMFORT (SONDERAUSSTATTUNG) ...20 7 - GEBRAUCH DES GERÄTES ......................24 8 –...

  • Seite 4: Eu Declaration Of Conformity (Doc) / Übereinstimmungserklärung Eu (Doc)

    DECLARATION OF PERFORMANCE ACCORDING TO REGULATION (EU) 305/2011 Einziger Identifikationscode des Produkttyps: PVERTICAL Typ, Charge, Serie im Sinne von Artikel 11, Absatz 4: PVERTICAL Unique identification code of the product type: Model, batch or serial number required under Article 11(4): Verwendungszwecke des Bauprodukts gemäß...
  • Seite 5 Installations-, Betriebs- und Wartungsanleitung PVERTICAL IT – SCHEDA PRODOTTO (UE 2015/1186) IT – MARCHIO EN – PRODUCT FICHE (EU 2015/1186) EN – BRAND FR – FICHE PRODUIT (UE 2015/1186) FR – MARQUE THERMOROSSI S.P.A. NL – MERK NL – PRODUCTGEGEVENSBLAD (EU 2015/1186) DE –...

  • Seite 6: Einführung

    Das Produkt ist in Räumlichkeiten zu installieren, die alle Zu- und Abführungen besitzen, welche für einen einwandfreien und sicheren Betrieb des Gerätes erforderlich sind. Jeder nicht ausdrücklich von Thermorossi S.p.A. genehmigte Zugriff auf alle Systeme, Komponenten, inneren und äußeren Teile des Gerätes sowie auf mitgeliefertes Sonderzubehör führt zum Erlöschen der Gewährleistungsrechte und zum Ausschluss der Herstellerhaftung im Sinne des Präsidentenerlasses D.P.R.

  • Seite 7: Transport Und Einlagerung

    Installations-, Betriebs- und Wartungsanleitung PVERTICAL Ihr Gerät hat die CE-Kennzeichnung erhalten und wurde im Werk einem einstündigen Probelauf unterzogen. Das Produkt darf nicht von Kindern unter 8 Jahren, von Menschen mit eingeschränkten geistigen, sensorischen oder körperlichen Fähigkeiten oder von Menschen bedient werden, die die Anleitungen zum Betrieb und zur Wartung des Produktes nicht kennen (die genannten Anleitungen befinden sich in diesem Heftchen).

  • Seite 8: Technische Eigenschaften

    Installations-, Betriebs- und Wartungsanleitung PVERTICAL 2 – TECHNISCHE EIGENSCHAFTEN PVERTICAL Höhe 1.089 Tiefe Breite Leergewicht ohne Verkleidung Wärmebelastung (Min. / Max.)* 2,98 / 10,20 Nominelle Wärmeleistung (Min. / Max.)* 2,50 / 9,20 Verbrauch (Min. / Max.)* Kg/h 0,70 / 2,30 Ø...

  • Seite 9: Allgemeine Beschreibung

    2 – Auf diese Weise wird die obere kleine Klappe Il presente disegno è di proprietà esclusiva di THERMOROSSI S.p.A.. La riproduzione totale e/o parziale e la divulgazione a terzi, senza nostro esplicito consenso scritto, verrà perseguito secondo i termini di legge in vigore.
  • Seite 10 FIGURA 6 FIGURA 9 Il presente disegno è di proprietà esclusiva di THERMOROSSI S.p.A.. La riproduzione totale e/o parziale e la divulgazione a terzi, senza nostro esplicito consenso scritto, verrà perseguito secondo i termini di legge in vigore. FIGURA 7...

  • Seite 11: Installation

    LEGENDE CANNA FUMARIA RAUCHKANAL Il presente disegno è di proprietà esclusiva di THERMOROSSI S.p.A.. La riproduzione totale e/o parziale e la divulgazione a terzi, senza nostro esplicito consenso scritto, verrà perseguito secondo i termini di legge in vigore. Prodotto Descrizione STAFFA BÜGEL...

  • Seite 12: Entfernen Der Transportverpackung Des Gerätes

    Karte anschließen und die 4 Schrauben Y fixieren. Das vollständige Frontbedienfeld an der Wand fixieren (Abbildung 2). Il presente disegno è di proprietà esclusiva di THERMOROSSI S.p.A.. La riproduzione totale e/o parziale e la divulgazione a terzi, senza nostro esplicito consenso scritto, verrà perseguito secondo i termini di legge in vigore.

  • Seite 13: Bezug Der Verbrennungsluft Von Aussen

    Außerdem besteht die Pflicht, am Endstück der Führung einen geeigneten Windabweise zu installieren. Il presente disegno è di proprietà esclusiva di THERMOROSSI S. p.A.. La riproduzione totale e/o parziale e la divulgazione a terzi, senza nostro esplicito consenso scritto, verrà perseguito secondo i termini di legge in vigore. Prodotto...

  • Seite 14: Beschreibung Der Bedieneinrichtungen

    Installations-, Betriebs- und Wartungsanleitung PVERTICAL 5 - BESCHREIBUNG DER BEDIENEINRICHTUNGEN Das Gerät kann während des Betriebs heiβ sein, insbesondere die Tür der Brennkammer: Besondere Vorsicht ist geboten. Ihr Gerät hat die CE-Kennung erhalten und war zur Überprüfung des korrekten Betriebs mindestens 1 Stunde in Betrieb.

  • Seite 15: Beschreibung Versorgungspaneel

    Installations-, Betriebs- und Wartungsanleitung PVERTICAL Display Auf dem Display werden die folgenden Informationen angezeigt: Anzeige der eingestellten Verbrennungsleistung und somit des Pelletverbrauchs durch das Aufleichten der Balken um das Flammensymbol. Die Logik ist wie folgt: Ein Balken eingeschaltet: Mindest-Verbrennungsleistung (und somit mit dem Mindest-Pelletverbrauch)

  • Seite 16: Crono: Programmierung Der Ein- Und Ausschaltungen

    Installations-, Betriebs- und Wartungsanleitung PVERTICAL Nach kurzer Zeit wird auf dem Display die folgende Bildschirmseite erscheinen: 2) Jetzt die Rollen-Tasten drücken, um den Wochentag zu ändern, jeder kleine Punkt entspricht einem Wochentag (zum Beispiel. 1 entspricht Montag, 2 entspricht Dienstag…etc.).
  • Seite 17 Installations-, Betriebs- und Wartungsanleitung PVERTICAL 3) Jetzt die Rollen-Tasten drücken, um die Uhrzeit des Tags, an der das Gerät automatisch eingeschaltet werden soll, auszuwählen (ON1). Nach Einstellung der Uhrzeit den Wert mit der Taste mit Flammensymbol bestätigen. Nach der Bestätigung verschiebt sich der Auswahlschalter auf das Feld der Minuten ON1, das zu blinken beginnt. Durch Drücken der Rollen-Tasten können die Minuten vor dem Einschalten eingestellt werden.
  • Seite 18 Installations-, Betriebs- und Wartungsanleitung PVERTICAL Zum Beispiel: Wenn alle für Montag vorgenommenen Programmierungen auf Dienstag kopiert werden sollen, erscheint die folgende Bildschirmseite: Durch nochmaliges Drücken der Taste Gebläse werden alle Programmierungen von Dienstag auf Mittwoch kopiert. Die folgende Bildschirmseite wird angezeigt: Mit derselben Logik kann die Programmierung auf die folgenden Tage kopiert werden.

  • Seite 19: Level: Einstellung Der Betriebsstufen

    Installations-, Betriebs- und Wartungsanleitung PVERTICAL 5.5 LEVEL: EINSTELLUNG DER BETRIEBSSTUFEN Das Gerät muss gespeist und der Hauptschalter 0/I auf Position "I" gebracht werden. Ihr Gerät verlässt das Werk mit einem Programm, das einen optimalen Wirkungsgrad der Verbrennung sicherstellt und den Namen LEVEL 1 trägt.

  • Seite 20: Show Chrono: Anzeigen Der Programmierten Ein- Und Ausschaltzeiten

    Installations-, Betriebs- und Wartungsanleitung PVERTICAL Die Rollen-Taste links drücken und die folgende Bildschirmseite (ON zur Aktivierung auswählen) erscheint. ACHTUNG: Die Funktion THERMOCOMFORT kann nur aktiviert und ON auf der vorherigen Bildschirmseite nur ausgewählt werden, wenn das Gerät das Signal der Fernbedienung erfasst. Es sollte kontrolliert werden, dass die Fernbedienung eingeschaltet ist und sich neben dem Gerät befindet.

  • Seite 21: Funktionsweise Handfernbedienung Thermocomfort (Sonderausstattung)

    Fernbedienung zum ersten Mal eingeschaltet ist). Il presente disegno è di proprietà esclusiva di THERMOROSSI S.p.A.. La riproduzione totale e/o parziale e la divulgazione a terzi, senza nostro esplicito consenso scritto, verrà perseguito secondo i termini di legge in vigore.

  • Seite 22: Gebrauch Der Handfernbedienung

    Installations-, Betriebs- und Wartungsanleitung PVERTICAL Den Hauptschalter (11) nach oben bringen. Die Fernbedienung über das Batterieladegerät aus dem Lieferumfang an das Versorgungsnetz anschließen. Die Fernbedienung muss mindestens 24 Stunden lang aufgeladen werden, da die aufladbaren Batterien teilweise oder vollständig entladen sein können. Dasselbe gilt immer dann, wenn die Batterien der Fernbedienung erschöpft sind.

  • Seite 23: Einstellung Der Übertragungscodes

    Installations-, Betriebs- und Wartungsanleitung PVERTICAL Bei Erreichen der Solltemperatur positionieren sich die Verbrennungs- und Gebläseleistung auf das Minimum. Achtung: Es kommt vor, dass wegen Funkstörungen die zum Wärmeerzeugers gesendeten Befehle nicht empfangen werden. Mit diesem Programm lässt sich die mitgelieferte Infrarotfernbedienung nicht verwenden.

  • Seite 24: Pflege Und Wartung Der Handfernbedienung

    Anweisungen und Angaben missachtet worden sind. Ersetzte Einrichtungen oder Komponenten gehen in das Eigentum von Thermorossi S.p.A. über. Unregelmäßige schwarz-blaue Linien, die - auch ohne Stromversorgung, bei leerer oder fehlender Batterie - auf dem Display erscheinen, weisen darauf hin, dass das Glas des Displays durch einen Sturz oder Stoß...

  • Seite 25: Gebrauch Des Gerätes

    Installations-, Betriebs- und Wartungsanleitung PVERTICAL 7 - GEBRAUCH DES GERÄTES 7.1 BESCHREIBUNG DER BETRIEBSPHASEN START: Er dauert etwa 20 Minuten. Während dieser Phase ist das Gerät so programmiert, dass es die Flamme zündet. Änderungen der Heizleistung ignoriert das Gerät in dieser Phase. Wenn das Einschalten nicht korrekt erfolgt, ist dies den folgenden Faktoren zuzuweisen: Reinigung des Generators, Rauchabzug besonders kalt, Stromversorgungsschwankungen, Brennstoff zu feucht, was nicht den Richtlinien entspricht (siehe den entsprechenden Abschnitt).

  • Seite 26: Kanalisierung

    Inspektionsöffnung in der Struktur vorgesehen werden, um bequem darauf zugreifen zu können. Il presente disegno è di proprietà esclusiva di THERMOROSSI S.p.A.. La riproduzione totale e/o parziale e la divulgazione a terzi, senza nostro esplicito consenso scritto, verrà perseguito secondo i termini di legge in vigore. Prodotto...

  • Seite 27: Raumthermostat / Zusätzlicher Zeitthermostat

    Installations-, Betriebs- und Wartungsanleitung PVERTICAL Zum Ausstellen des Generators NICHT den Stromstecker aus der Dose ziehen. Dabei könnte Rauch entstehen, der möglicherweise wegen der baulichen Beschaffenheit des Rauchkanals wird. Die Phase OFF dauert etwa 25 Minuten. 8 – RAUMTHERMOSTAT / ZUSÄTZLICHER ZEITTHERMOSTAT Das Gerät kann mit einem zusätzlichen Raumthermostat oder einem zusätzlichen Zeitthermostat verbunden werden:...
  • Seite 28 ACHTUNG: Die Kontakte für den Anschluss an den Zeitthermostat müssen Schließerkontakte vom Typ NO ("normalerweise geöffnet") sein. ACHTUNG: Bei Anschlüssen an den Zeitthermostat ist Thermorossi S.p.a. nicht haftbar für Fehlzündungen, austretenden Rauch oder Defekte an den Zündkomponenten. Bei der Programmierung der Einschaltungen muss immer sichergestellt sein, dass der Brenntopf sauber ist und richtig sitzt: Zulässig sind höchstens 3 Ein- und Ausschaltvorgänge am Tag.

  • Seite 29: Reinigung Und Wartung

    Installations-, Betriebs- und Wartungsanleitung PVERTICAL 9 - REINIGUNG UND WARTUNG 9.1 VORBEMERKUNG Vor jeglichem Eingriff muss das Gerät ausgeschaltet und von der Stromversorgung getrennt werden. Ihr Gerät muss gewartet werden. Notwendig sind grundlegende und einfachste, allerdings häufig vorzunehmende Kontrollen und Generalreinigungen.
  • Seite 30 Installations-, Betriebs- und Wartungsanleitung PVERTICAL ABBILDUNG 1 ABBILDUNG 2 S.29...
  • Seite 31 Installations-, Betriebs- und Wartungsanleitung PVERTICAL ABBILDUNG 3 ABBILDUNG 4 S.30...
  • Seite 32 Installations-, Betriebs- und Wartungsanleitung PVERTICAL ABBILDUNG 5 ABBILDUNG 6 ABBILDUNG 7 S.31...
  • Seite 33 Installations-, Betriebs- und Wartungsanleitung PVERTICAL ABBILDUNG 8 S.32...

  • Seite 34: Batteriewechsel Bei Der Infrarotbedienung

    Die Gewährleistungsfrist für die Batterien beträgt 6 Monate. Achtung: Nur das von Thermorossi S.p.a. gelieferte Batterieladegerät darf benutzt werden. Bei Benutzung anderer Typen von Ladegeräten erlischt die Gewährleistung für das Produkt. Altbatterien sind zu entfernen und auf sichere Weise zu entsorgen.

  • Seite 35: Rauchgasführung Und Belüftung Der Räumlichkeiten

    Installations-, Betriebs- und Wartungsanleitung PVERTICAL 10 – RAUCHGASFÜHRUNG UND BELÜFTUNG DER RÄUMLICHKEITEN 10.1 VORBEMERKUNG Aufgrund der zahlreichen Unfälle, die sich wegen des schlechten Zustandes von Rauchabzügen in Privatwohnungen ereignen, haben wir den folgenden Abschnitt aufgenommen, der den Installateur bei seiner Aufgabe unterstützen soll, alle zur Beseitigung entstehender Verbrennungsgase bestimmte Elemente zu prüfen.

  • Seite 36: Bestandteile Rauchabzug / Rauchgassystem

    Installations-, Betriebs- und Wartungsanleitung PVERTICAL • Intubierung: Eingezogen wird eine spezifische Rauchführung aus nicht brennbarem Material in einen bestehenden Kanal (auch wenn dieser neueren Baudatums ist), der frei ist und ausschließlich für diese Funktion genutzt wird. 10.3.2 BESTANDTEILE RAUCHABZUG / RAUCHGASSYSTEM...

  • Seite 37: Kontrollen Vor Installation Des Gerätes

    Installations-, Betriebs- und Wartungsanleitung PVERTICAL 10.3.3 KONTROLLEN VOR INSTALLATION DES GERÄTES Der Kunde, der den Ofen betreibt, muss eine "Konformitätsbescheinigung des Rauchabzuges" besitzen (Ministerialerlass Nr. 37 vom 22. Januar 2008) Der Rauchabzug muss nach der Norm UNI 10683 ausgeführt werden. Der in den folgenden Abbildungen dargestellte Rauchgasabzug ist die optimale Lösung, um die Abführung der Abgase auch dann sicherzustellen, wenn das...

  • Seite 38: Alarme

    Das Gerät ist so programmiert, dass er 7 Alarme ausgeben kann. ACHTUNG: Die Anzeige eines der folgenden Alarme bedeutet nicht zwingend, dass das Produkt defekt ist. Vielmehr möchte Thermorossi S.p.A. damit den Betreiber darauf aufmerksam machen, dass Korrekturmaßnahmen erforderlich sind, um maximale Sicherheit, Zuverlässigkeit und Leistung des Gerätes zu garantieren.

  • Seite 39: Elektrisches Schaltbild

    Entriegelbarer Thermostat Aspiratore fumi Rauchabsaugung Il presente disegno è di proprietà esclusiva di THERMOROSSI S.p.A.. La riproduzione totale e/o parziale e la divulgazione a terzi, senza nostro esplicito consenso scritto, verrà perseguito secondo i termini di legge in vigore. Prodotto Descrizione Ventilatore ambiente Raumluftgebläse...

  • Seite 40: Zusatz Für Den Fachtechniker

    Installations-, Betriebs- und Wartungsanleitung PVERTICAL 13 - ZUSATZ FÜR DEN FACHTECHNIKER 13.1 DIE WICHTIGSTEN BAUTEILE UND IHRE FUNKTIONSWEISE RAUCHGASDRUCKWÄCHTER Diese Sicherheitsvorrichtung schaltet bei Bedarf den Motor der Förderschnecke ab. Grund für diese Auslösung ist meist ein zusitzender Rauchkanal oder ein zusitzendes Abgasrohr. In diesem Zusammenhang wird betont, dass es streng verboten ist, ein Netz am Rohrende anzubringen.

  • Seite 41: Betriebsstörungen, Ursachen Und Abhilfe

    Installations-, Betriebs- und Wartungsanleitung PVERTICAL 13.3 BETRIEBSSTÖRUNGEN, URSACHEN UND ABHILFE STÖRUNG MÖGLICHE URSACHE ABHILFE DEN BRENNTOPF NACH DEN IN DEM VORLIEGENDEN BETRIEBS- DER PELLETBEHÄLTER FÜR PELLETS IST LEER UND WARTUNGSHANDBUCH ENTHALTENEN ANGABEN AUF DEM DISPLAY WIRD DER ALARM “NO PELLET” ANGEZEIGT REINIGEN, DANN DEN PELLETBEHÄLTER FÜLLEN...
  • Seite 42 Installations-, Betriebs- und Wartungsanleitung PVERTICAL STÖRUNG MÖGLICHE URSACHE ABHILFE DAS GERÄT MUSS MEHRERE STUNDEN MIT HOHER RAUMTHERMOSTAT AUF EINE ZU NIEDRIGE TEMPERATUR EINGESTELLT, DER LEISTUNG ARBEITEN; EINE HÖHERE RAUMTEMPERATUR BETRIEB DES GERÄTES IST INTERMITTIEREND EINSTELLEN DAS GERÄT FÜR LÄNGERE ZEIT BEI HÖHERER LEISTUNG ZU GROSSES RAUMVOLUMEN, KALTE WÄNDE...

  • Seite 43: Ersatzteile

    Installations-, Betriebs- und Wartungsanleitung PVERTICAL 14 – ERSATZTEILE S.42...
  • Seite 44 Installations-, Betriebs- und Wartungsanleitung rizione Autore PVERTICAL Data 70015986 70015983 60013559 70022222 60013138 70013635 60004229 60013342 60011428 70016203 60010188 60005254 60013555 70016831 Coclea 60010188 60013555 Portasonde 60013339 Aspiratore 60011630 Condensatore 70015673 Aspiratore completo RICAMBI INSERT STUBE 2 di 3 S.43...
  • Seite 45 Autore Data Installations-, Betriebs- und Wartungsanleitung PVERTICAL 70021643 Pannello completo 70022329 Scheda comando 70016251 60014310 Bottone 60013664 60006637 70015185 70015185 60013984 60013554 Ventilatore ambiente 60011796 Condensatore 60013139 RICAMBI INSERT STUBE 3 di 3 S.44...

  • Seite 46: Legende Der Ersatzteile

    Installations-, Betriebs- und Wartungsanleitung PVERTICAL 14.1 – LEGENDE DER ERSATZTEILE LEGENDA 1/3 LEGENDE 1/3 Cerniera Scharnier Dado ribassato Flachmutter Dado Mutter SUPPORTO COMPLETO VOLLST. HALTERUNG VETRO SCHEIBE Scivolo per carrello Rutsche für Ladeschale Supporto guide Lagerung für Führungen Cop. mobile completo Vollständiger mobiler Deckel...
  • Seite 47 Installations-, Betriebs- und Wartungsanleitung PVERTICAL F ire L o v e rs Via Grumolo, 4 (Z.I.) 36011 Arsiero (VI) - ITALY Fax 0445.741657 - www.thermorossi.com - info@thermorossi.it S.46...
