Gerätebeschreibung
4.4 TP-Ports (Twisted Pair)
4.4.1

Steckerbelegung

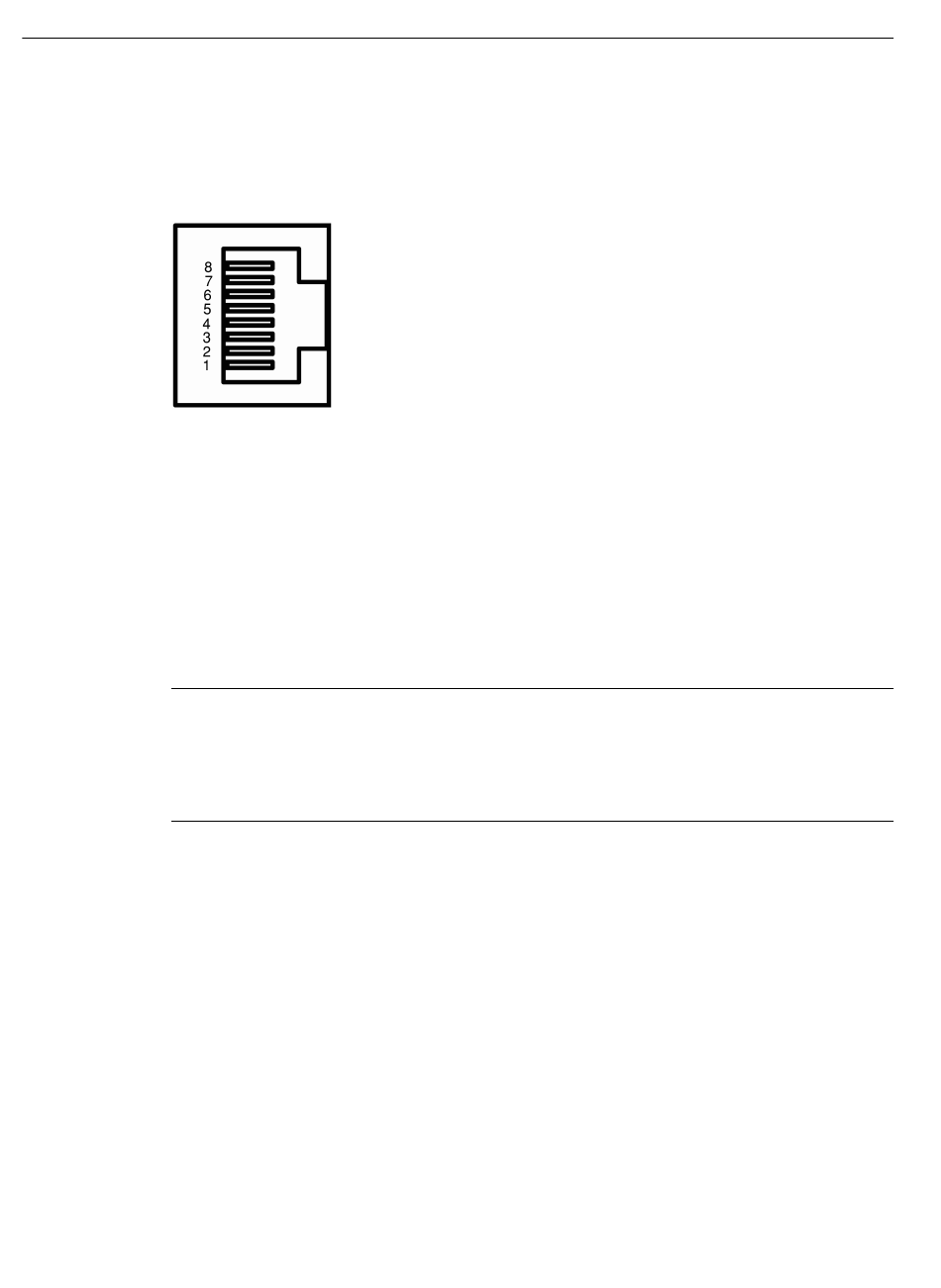

Bei den IE-Switches der Produktlinie SCALANCE XB-000 sind die Twisted Pair-Ports als RJ45-
Buchse mit MDI-X-Belegung (Medium Dependent Interface–Autocrossover) einer
Netzkomponente ausgeführt.
Pinnummer
Pin 8
Pin 7
Pin 6
Pin 5
Pin 4
Pin 3
Pin 2
Pin 1
Hinweis
An dem TP-Port mit RJ45-Buchse können TP-Cords oder TP-XP-Cords mit einer Maximallänge von
10 m angeschlossen werden.
Mit den IE FC Cables und IE FC RJ45 Plug 180 ist, je nach Leitungstyp, eine gesamte
Leitungslänge von maximal 100 m zwischen zwei Geräten zulässig.
4.4.2

Funktionen

Autonegotiation

Mit dem Verfahren Autonegotiation können Repeater und Endgeräte automatisch die
Übertragungsgeschwindigkeit und den Übertragungsmodus des gegenüberliegenden Ports
ermitteln. Dadurch ist es möglich, unterschiedliche Geräte automatisch zu konfigurieren.
28
Belegung für SCALANCE XB‑000
n. c.
n. c.
TD-
n. c.
n. c.
TD+
RD-
RD+
Belegung für SCALANCE XB‑000G
D4-
D4+
D2-
D3-
D3+
D2+
D1-
D1+
