• XB005G
• XB008G

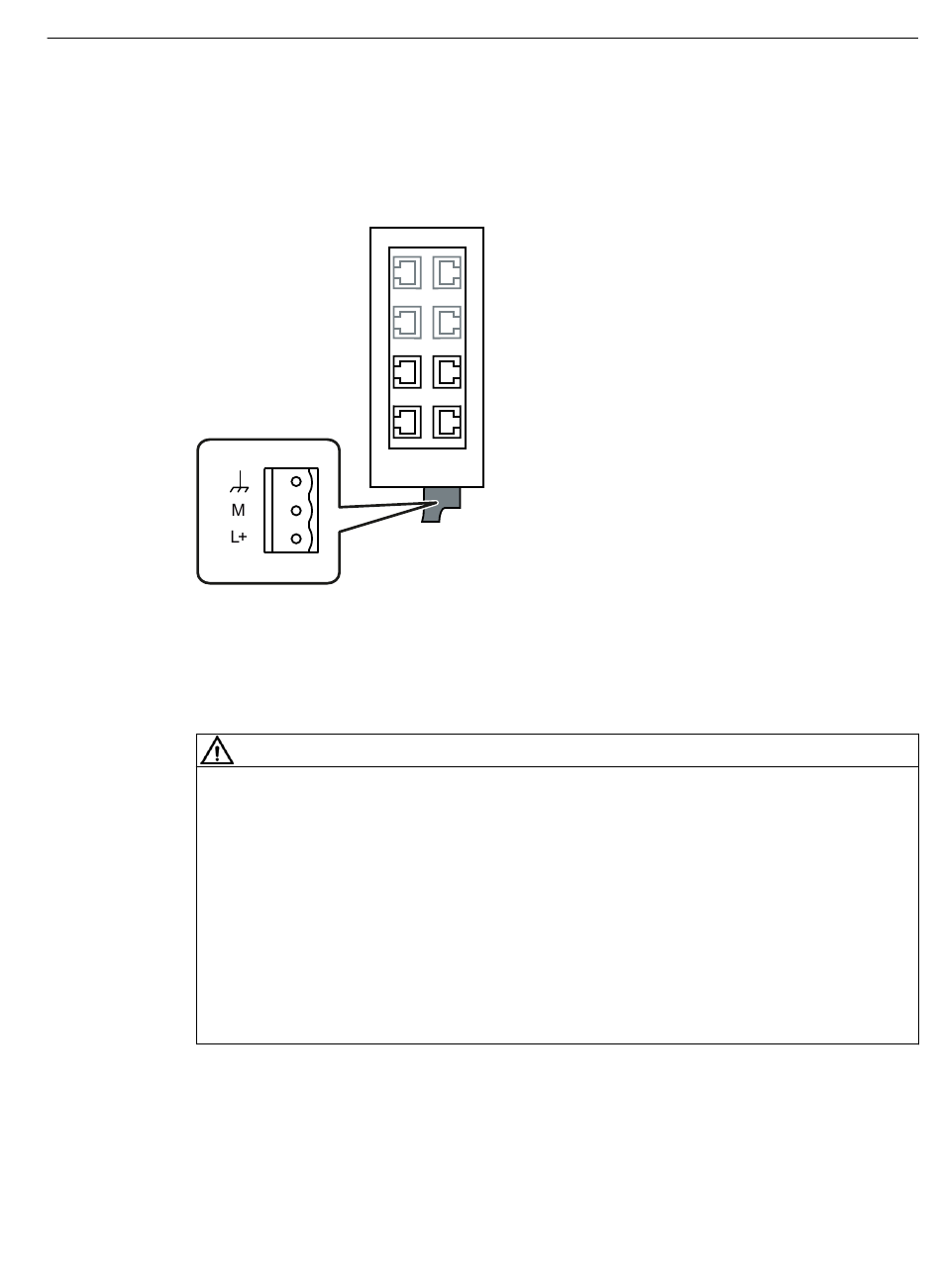

Die folgende Abbildung zeigt die Position der Spannungsversorgung und die Belegung des
Klemmenblocks.
Pinnummer
Pin 1
Pin 2
Pin 3
Unzulässige Spannungsversorgung
Das Netzteil für die Versorgung der Geräte muss NEC Class 2 oder LPS entsprechen
(Spannungsbereich 19,2-28,8 V, Strombedarf 350 mA).
Betreiben Sie die Geräte nicht an Gleichspannungen größer DC 28,8 V.
Betreiben Sie folgende Geräte nicht an Wechselspannung:
• XB008 (6GK5 008-0BA00-1AB2)
• XB004-1G
• XB004-1LDG
• XB005G
• XB008G
SCALANCE XB-000
Betriebsanleitung, 01/2022, A2B00077300-11
Belegung
Funktionserde
M (Masse)
L+ (DC 24 V)
WARNUNG
Anschließen
6.3 Spannungsversorgung
