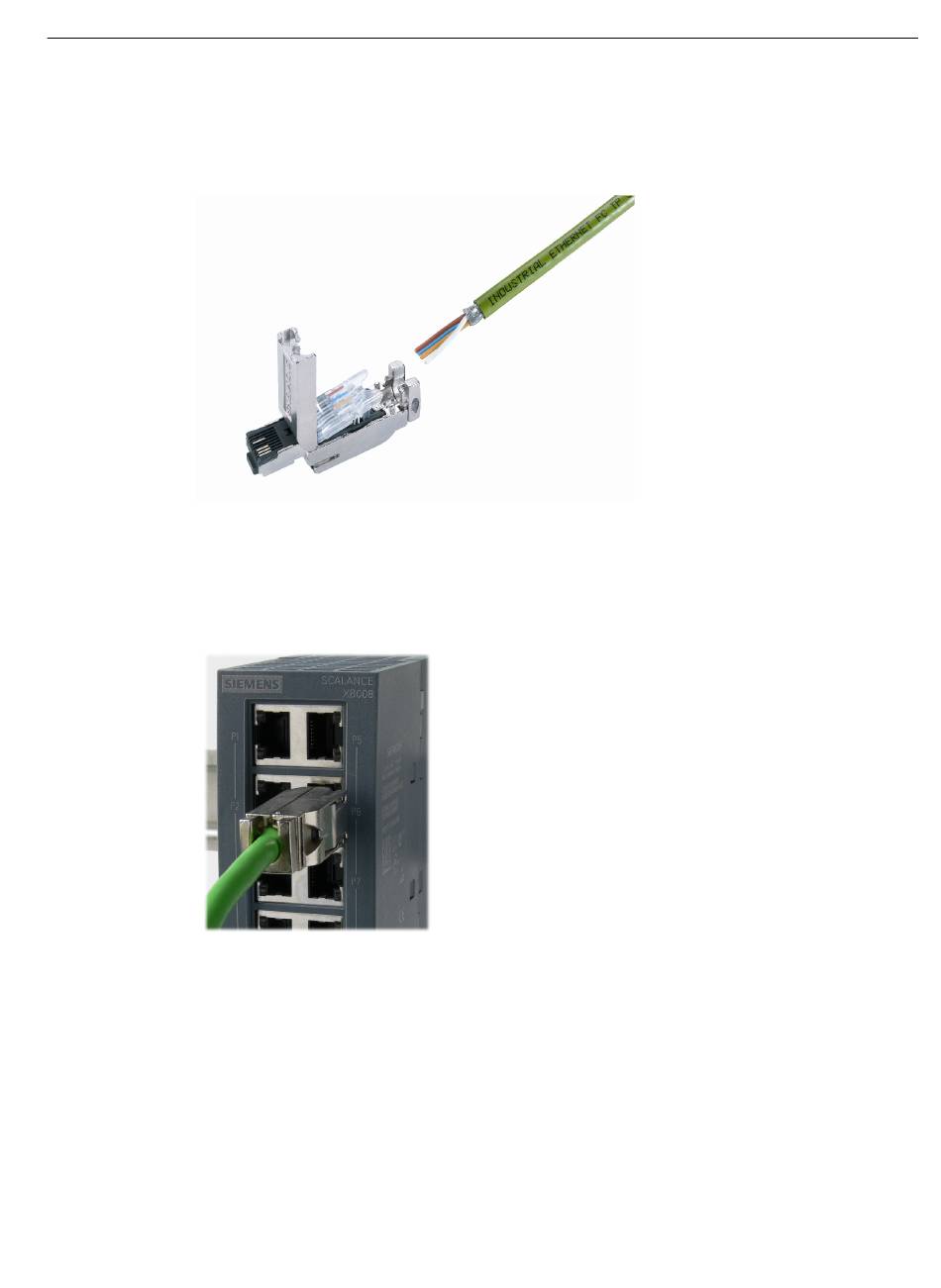

Montieren des IE FC RJ45 Plug 180 an das IE FC Standard Cable
Die Hinweise zur Montage entnehmen Sie bitte der Anweisung, die dem IE FC RJ45 Plug 180
beiliegt.
Bild 6-1
Stecken des IE FC RJ45 Plug 180
Stecken Sie den IE FC RJ45 Plug 180 bis zum Verrasten in den Twisted Pair-Port des Geräts.
Bild 6-2
Bei der Verwendung von Ethernet-Leitungen mit IE FastConnect RJ45 Steckern an Geräten ohne
Haltekragen müssen die Leitungen an einer Kabelführung, nahe an dem Gerät, abgefangen
werden.
Ziehen des IE FC RJ45 Plug 180
Entriegeln Sie den IE FC RJ45 Plug 180 durch leichtes Andrücken der Verrastung, um den Plug
zu ziehen.
SCALANCE XB-000
Betriebsanleitung, 01/2022, A2B00077300-11
IE FC 45 Plug 180
Stecken des IE FC RJ45 Plug 180
Anschließen
6.6 IE FC RJ45 Plug 180
