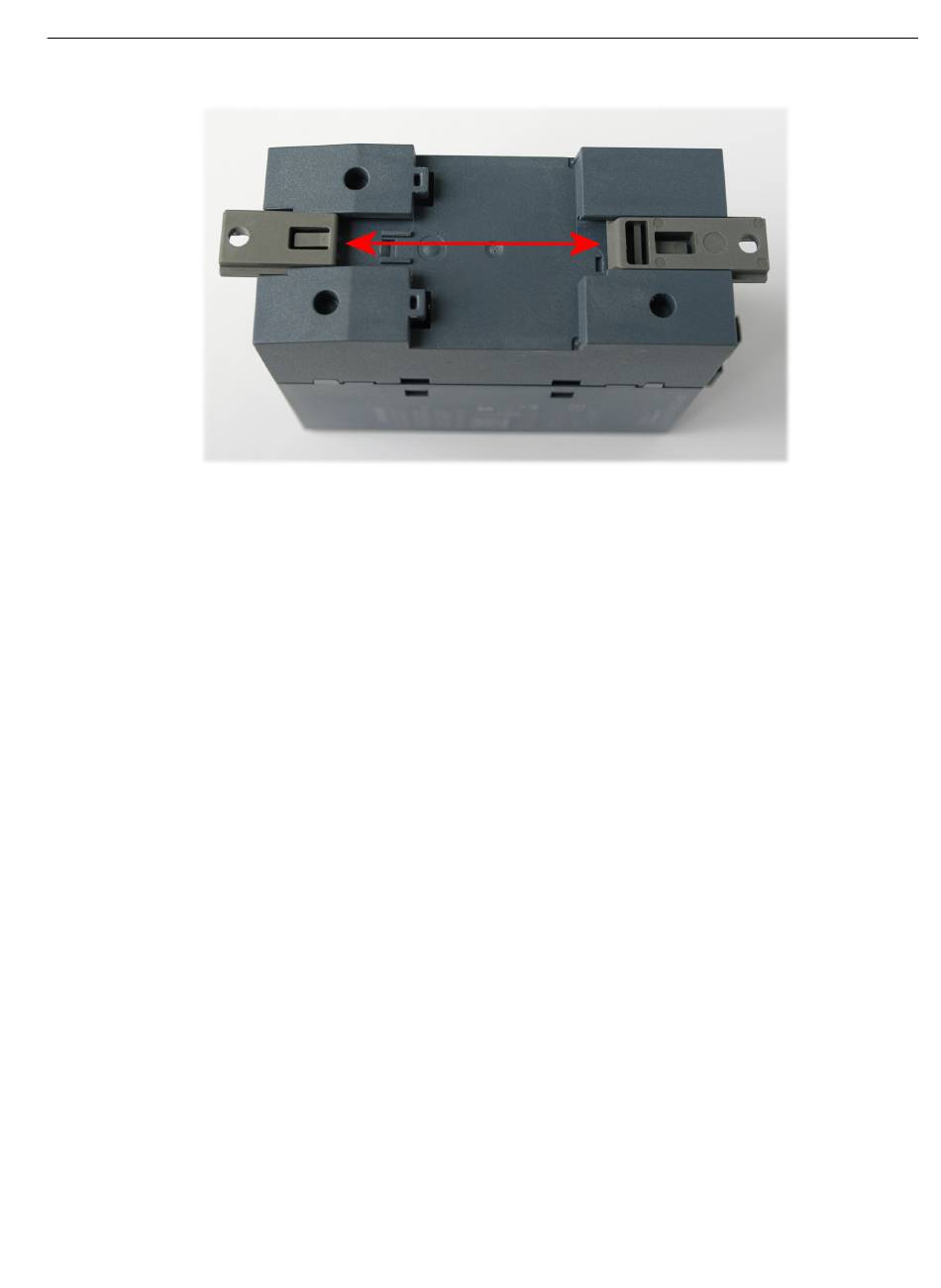

Bild 5-4
1. Schieben Sie die beiden Rastelemente an der Rückseite des Geräts heraus.
2. Bereiten Sie die Bohrungen für die Wandmontage vor. Die genauen Abmessungen finden Sie
im Kapitel „Maßzeichnungen (Seite 89)".
3. Montieren Sie die Anschlüsse für die Spannungsversorgung. Siehe auch Kapitel
"Spannungsversorgung (Seite 49)".
4. Stecken Sie den Klemmblock in die dafür vorgesehene Buchse am Gerät.
5. Schrauben Sie das Gerät an der Wand fest.
SCALANCE XB-000
Betriebsanleitung, 01/2022, A2B00077300-11
Vorbereitung zur Wandmontage
