Montage
Hinweis!

Aufstellung nur in nicht erdbebengefährdeten Innenräumen.

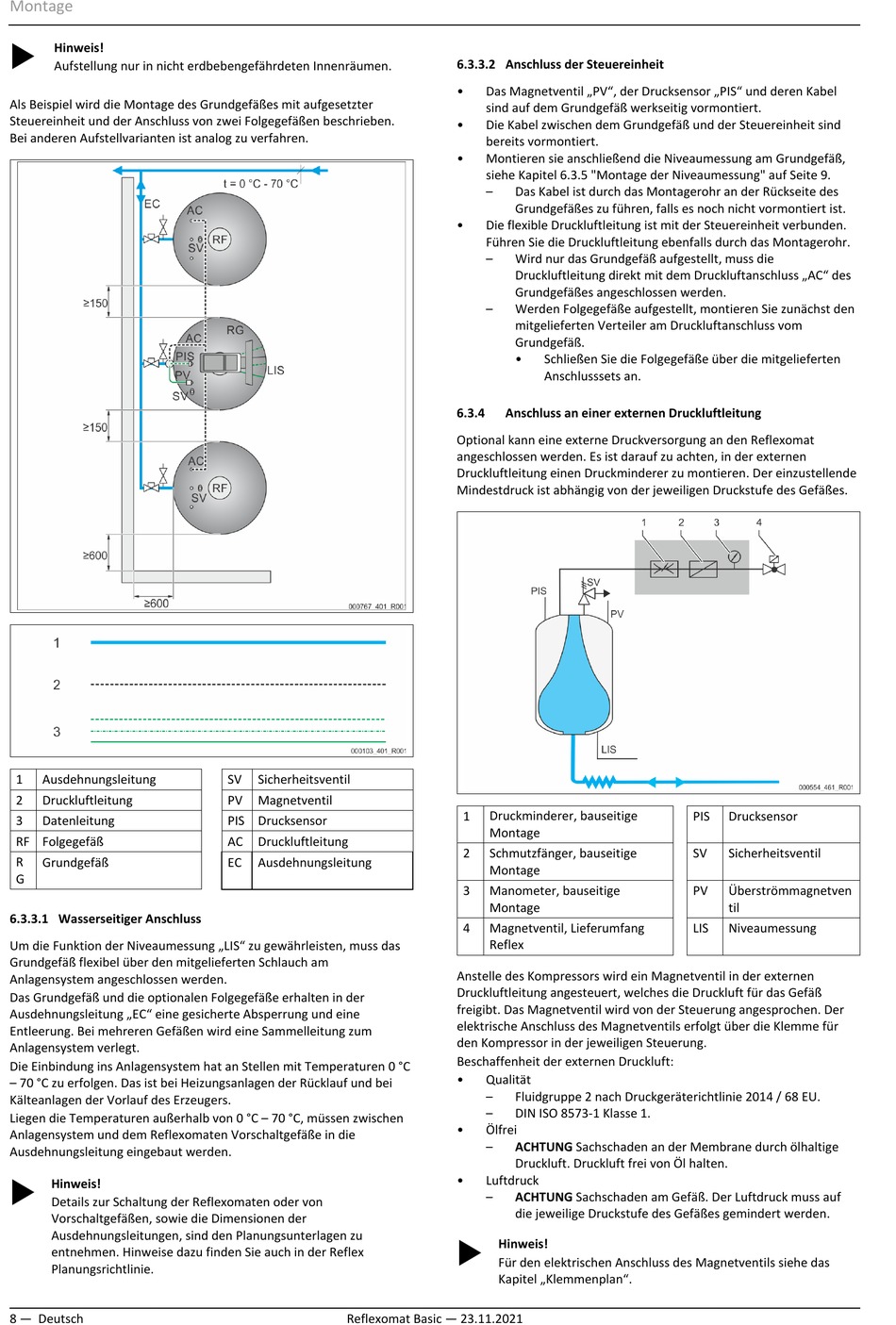

Als Beispiel wird die Montage des Grundgefäßes mit aufgesetzter
Steuereinheit und der Anschluss von zwei Folgegefäßen beschrieben.
Bei anderen Aufstellvarianten ist analog zu verfahren.
1 Ausdehnungsleitung
2 Druckluftleitung
3 Datenleitung
RF Folgegefäß
R Grundgefäß
G

6.3.3.1 Wasserseitiger Anschluss

Um die Funktion der Niveaumessung „LIS" zu gewährleisten, muss das
Grundgefäß flexibel über den mitgelieferten Schlauch am
Anlagensystem angeschlossen werden.
Das Grundgefäß und die optionalen Folgegefäße erhalten in der
Ausdehnungsleitung „EC" eine gesicherte Absperrung und eine
Entleerung. Bei mehreren Gefäßen wird eine Sammelleitung zum
Anlagensystem verlegt.
Die Einbindung ins Anlagensystem hat an Stellen mit Temperaturen 0 °C
– 70 °C zu erfolgen. Das ist bei Heizungsanlagen der Rücklauf und bei
Kälteanlagen der Vorlauf des Erzeugers.
Liegen die Temperaturen außerhalb von 0 °C – 70 °C, müssen zwischen
Anlagensystem und dem Reflexomaten Vorschaltgefäße in die
Ausdehnungsleitung eingebaut werden.
Hinweis!

Details zur Schaltung der Reflexomaten oder von
Vorschaltgefäßen, sowie die Dimensionen der
Ausdehnungsleitungen, sind den Planungsunterlagen zu
entnehmen. Hinweise dazu finden Sie auch in der Reflex
Planungsrichtlinie.
8 — Deutsch
SV Sicherheitsventil
PV Magnetventil
PIS Drucksensor
AC Druckluftleitung
EC Ausdehnungsleitung
Reflexomat Basic — 23.11.2021

6.3.3.2 Anschluss der Steuereinheit

• Das Magnetventil „PV", der Drucksensor „PIS" und deren Kabel
sind auf dem Grundgefäß werkseitig vormontiert.
• Die Kabel zwischen dem Grundgefäß und der Steuereinheit sind
bereits vormontiert.
• Montieren sie anschließend die Niveaumessung am Grundgefäß,
siehe Kapitel 6.3.5 "Montage der Niveaumessung" auf Seite 9.
– Das Kabel ist durch das Montagerohr an der Rückseite des
Grundgefäßes zu führen, falls es noch nicht vormontiert ist.
• Die flexible Druckluftleitung ist mit der Steuereinheit verbunden.
Führen Sie die Druckluftleitung ebenfalls durch das Montagerohr.
– Wird nur das Grundgefäß aufgestellt, muss die
Druckluftleitung direkt mit dem Druckluftanschluss „AC" des
Grundgefäßes angeschlossen werden.
– Werden Folgegefäße aufgestellt, montieren Sie zunächst den
mitgelieferten Verteiler am Druckluftanschluss vom
Grundgefäß.
• Schließen Sie die Folgegefäße über die mitgelieferten
Anschlusssets an.
6.3.4

Anschluss an einer externen Druckluftleitung

Optional kann eine externe Druckversorgung an den Reflexomat
angeschlossen werden. Es ist darauf zu achten, in der externen
Druckluftleitung einen Druckminderer zu montieren. Der einzustellende
Mindestdruck ist abhängig von der jeweiligen Druckstufe des Gefäßes.
1 Druckminderer, bauseitige
Montage
2 Schmutzfänger, bauseitige
Montage
3 Manometer, bauseitige
Montage
4 Magnetventil, Lieferumfang
Reflex
Anstelle des Kompressors wird ein Magnetventil in der externen
Druckluftleitung angesteuert, welches die Druckluft für das Gefäß
freigibt. Das Magnetventil wird von der Steuerung angesprochen. Der
elektrische Anschluss des Magnetventils erfolgt über die Klemme für
den Kompressor in der jeweiligen Steuerung.
Beschaffenheit der externen Druckluft:
• Qualität
– Fluidgruppe 2 nach Druckgeräterichtlinie 2014 / 68 EU.
– DIN ISO 8573-1 Klasse 1.
• Ölfrei
– ACHTUNG Sachschaden an der Membrane durch ölhaltige
Druckluft. Druckluft frei von Öl halten.
• Luftdruck
ACHTUNG Sachschaden am Gefäß. Der Luftdruck muss auf
–
die jeweilige Druckstufe des Gefäßes gemindert werden.
Hinweis!

Für den elektrischen Anschluss des Magnetventils siehe das
Kapitel „Klemmenplan".
PIS Drucksensor
SV Sicherheitsventil
PV Überströmmagnetven
til
LIS Niveaumessung
