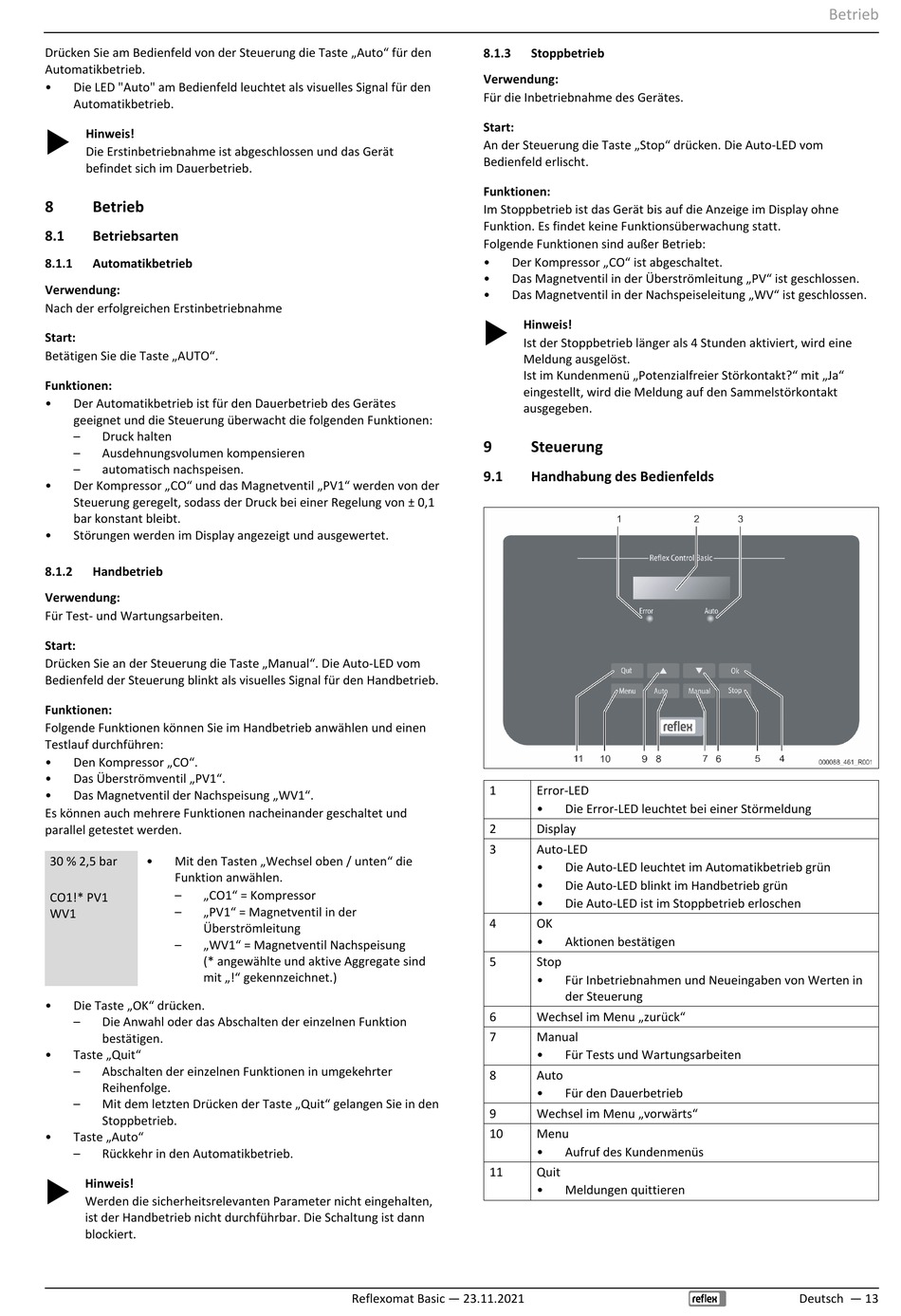

Drücken Sie am Bedienfeld von der Steuerung die Taste „Auto" für den

Automatikbetrieb.

• Die LED "Auto" am Bedienfeld leuchtet als visuelles Signal für den
Automatikbetrieb.
Hinweis!

Die Erstinbetriebnahme ist abgeschlossen und das Gerät
befindet sich im Dauerbetrieb.
8

Betrieb

8.1

Betriebsarten

8.1.1 Automatikbetrieb
Verwendung:
Nach der erfolgreichen Erstinbetriebnahme
Start:
Betätigen Sie die Taste „AUTO".
Funktionen:
• Der Automatikbetrieb ist für den Dauerbetrieb des Gerätes
geeignet und die Steuerung überwacht die folgenden Funktionen:
– Druck halten
– Ausdehnungsvolumen kompensieren
– automatisch nachspeisen.
• Der Kompressor „CO" und das Magnetventil „PV1" werden von der
Steuerung geregelt, sodass der Druck bei einer Regelung von ± 0,1
bar konstant bleibt.
• Störungen werden im Display angezeigt und ausgewertet.
8.1.2

Handbetrieb

Verwendung:
Für Test- und Wartungsarbeiten.
Start:
Drücken Sie an der Steuerung die Taste „Manual". Die Auto-LED vom
Bedienfeld der Steuerung blinkt als visuelles Signal für den Handbetrieb.
Funktionen:
Folgende Funktionen können Sie im Handbetrieb anwählen und einen
Testlauf durchführen:
• Den Kompressor „CO".
• Das Überströmventil „PV1".
• Das Magnetventil der Nachspeisung „WV1".
Es können auch mehrere Funktionen nacheinander geschaltet und
parallel getestet werden.
30 % 2,5 bar • Mit den Tasten „Wechsel oben / unten" die
Funktion anwählen.
– „CO1" = Kompressor
CO1!* PV1
– „PV1" = Magnetventil in der
WV1
Überströmleitung
– „WV1" = Magnetventil Nachspeisung
(* angewählte und aktive Aggregate sind
mit „!" gekennzeichnet.)
• Die Taste „OK" drücken.
– Die Anwahl oder das Abschalten der einzelnen Funktion
bestätigen.
• Taste „Quit"
– Abschalten der einzelnen Funktionen in umgekehrter
Reihenfolge.
– Mit dem letzten Drücken der Taste „Quit" gelangen Sie in den

Stoppbetrieb.

• Taste „Auto"
– Rückkehr in den Automatikbetrieb.
Hinweis!

Werden die sicherheitsrelevanten Parameter nicht eingehalten,
ist der Handbetrieb nicht durchführbar. Die Schaltung ist dann
blockiert.
8.1.3
Verwendung:
Für die Inbetriebnahme des Gerätes.
Start:
An der Steuerung die Taste „Stop" drücken. Die Auto-LED vom
Bedienfeld erlischt.
Funktionen:
Im Stoppbetrieb ist das Gerät bis auf die Anzeige im Display ohne
Funktion. Es findet keine Funktionsüberwachung statt.
Folgende Funktionen sind außer Betrieb:
• Der Kompressor „CO" ist abgeschaltet.
• Das Magnetventil in der Überströmleitung „PV" ist geschlossen.
• Das Magnetventil in der Nachspeiseleitung „WV" ist geschlossen.

9
9.1
1
2
3
4
5
6
7
8
9
10
11
Reflexomat Basic — 23.11.2021
Stoppbetrieb
Hinweis!
Ist der Stoppbetrieb länger als 4 Stunden aktiviert, wird eine
Meldung ausgelöst.
Ist im Kundenmenü „Potenzialfreier Störkontakt?" mit „Ja"
eingestellt, wird die Meldung auf den Sammelstörkontakt
ausgegeben.

Steuerung

Handhabung des Bedienfelds

Error-LED
• Die Error-LED leuchtet bei einer Störmeldung
Display
Auto-LED
• Die Auto-LED leuchtet im Automatikbetrieb grün
• Die Auto-LED blinkt im Handbetrieb grün
• Die Auto-LED ist im Stoppbetrieb erloschen
OK
• Aktionen bestätigen
Stop
• Für Inbetriebnahmen und Neueingaben von Werten in
der Steuerung
Wechsel im Menu „zurück"
Manual
• Für Tests und Wartungsarbeiten
Auto
• Für den Dauerbetrieb
Wechsel im Menu „vorwärts"
Menu
• Aufruf des Kundenmenüs
Quit
• Meldungen quittieren
Betrieb
