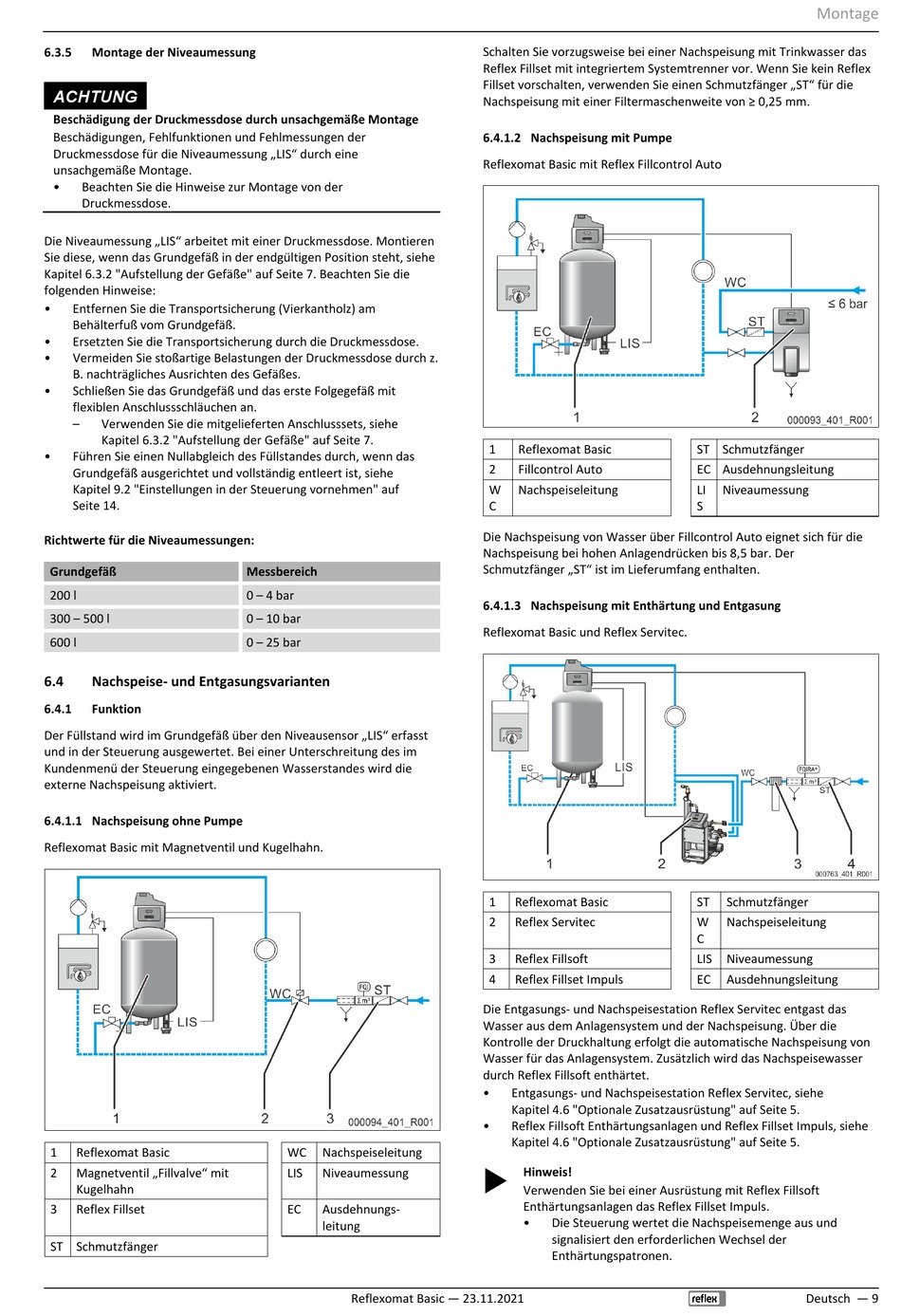

6.3.5

Montage der Niveaumessung

ACHTUNG
Beschädigung der Druckmessdose durch unsachgemäße Montage
Beschädigungen, Fehlfunktionen und Fehlmessungen der
Druckmessdose für die Niveaumessung „LIS" durch eine
unsachgemäße Montage.
Beachten Sie die Hinweise zur Montage von der
Druckmessdose.
Die Niveaumessung „LIS" arbeitet mit einer Druckmessdose. Montieren
Sie diese, wenn das Grundgefäß in der endgültigen Position steht, siehe
Kapitel 6.3.2 "Aufstellung der Gefäße" auf Seite 7. Beachten Sie die
folgenden Hinweise:
Entfernen Sie die Transportsicherung (Vierkantholz) am
Behälterfuß vom Grundgefäß.
Ersetzten Sie die Transportsicherung durch die Druckmessdose.
Vermeiden Sie stoßartige Belastungen der Druckmessdose durch z.
B. nachträgliches Ausrichten des Gefäßes.
Schließen Sie das Grundgefäß und das erste Folgegefäß mit
flexiblen Anschlussschläuchen an.
Verwenden Sie die mitgelieferten Anschlusssets, siehe
Kapitel 6.3.2 "Aufstellung der Gefäße" auf Seite 7.
Führen Sie einen Nullabgleich des Füllstandes durch, wenn das
Grundgefäß ausgerichtet und vollständig entleert ist, siehe
Kapitel 9.2 "Einstellungen in der Steuerung vornehmen" auf
Seite 14.
Richtwerte für die Niveaumessungen:
Grundgefäß
200 l
300 – 500 l
600 l
6.4

Nachspeise- und Entgasungsvarianten

6.4.1

Funktion

Der Füllstand wird im Grundgefäß über den Niveausensor „LIS" erfasst
und in der Steuerung ausgewertet. Bei einer Unterschreitung des im
Kundenmenü der Steuerung eingegebenen Wasserstandes wird die
externe Nachspeisung aktiviert.
6.4.1.1 Nachspeisung ohne Pumpe
Reflexomat Basic mit Magnetventil und Kugelhahn.
1
Reflexomat Basic
2
Magnetventil „Fillvalve" mit
Kugelhahn
3
Reflex Fillset
ST Schmutzfänger
Messbereich
0 – 4 bar
0 – 10 bar
0 – 25 bar
WC
Nachspeiseleitung
LIS
Niveaumessung
EC
Ausdehnungs-
leitung
Reflexomat Basic — 23.11.2021
Schalten Sie vorzugsweise bei einer Nachspeisung mit Trinkwasser das
Reflex Fillset mit integriertem Systemtrenner vor. Wenn Sie kein Reflex
Fillset vorschalten, verwenden Sie einen Schmutzfänger „ST" für die
Nachspeisung mit einer Filtermaschenweite von ≥ 0,25 mm.
6.4.1.2 Nachspeisung mit Pumpe
Reflexomat Basic mit Reflex Fillcontrol Auto
1
Reflexomat Basic
2
Fillcontrol Auto
W
Nachspeiseleitung
C
Die Nachspeisung von Wasser über Fillcontrol Auto eignet sich für die
Nachspeisung bei hohen Anlagendrücken bis 8,5 bar. Der
Schmutzfänger „ST" ist im Lieferumfang enthalten.
6.4.1.3 Nachspeisung mit Enthärtung und Entgasung
Reflexomat Basic und Reflex Servitec.
1
Reflexomat Basic
2
Reflex Servitec
3
Reflex Fillsoft
4
Reflex Fillset Impuls
Die Entgasungs- und Nachspeisestation Reflex Servitec entgast das
Wasser aus dem Anlagensystem und der Nachspeisung. Über die
Kontrolle der Druckhaltung erfolgt die automatische Nachspeisung von
Wasser für das Anlagensystem. Zusätzlich wird das Nachspeisewasser
durch Reflex Fillsoft enthärtet.
Entgasungs- und Nachspeisestation Reflex Servitec, siehe
Kapitel 4.6 "Optionale Zusatzausrüstung" auf Seite 5.
Reflex Fillsoft Enthärtungsanlagen und Reflex Fillset Impuls, siehe
Kapitel 4.6 "Optionale Zusatzausrüstung" auf Seite 5.
Hinweis!
Verwenden Sie bei einer Ausrüstung mit Reflex Fillsoft
Enthärtungsanlagen das Reflex Fillset Impuls.
Die Steuerung wertet die Nachspeisemenge aus und
signalisiert den erforderlichen Wechsel der
Enthärtungspatronen.
Montage
ST Schmutzfänger
EC Ausdehnungsleitung
LI
Niveaumessung
S
ST
Schmutzfänger
W
Nachspeiseleitung
C
LIS
Niveaumessung
EC
Ausdehnungsleitung
Deutsch — 9
