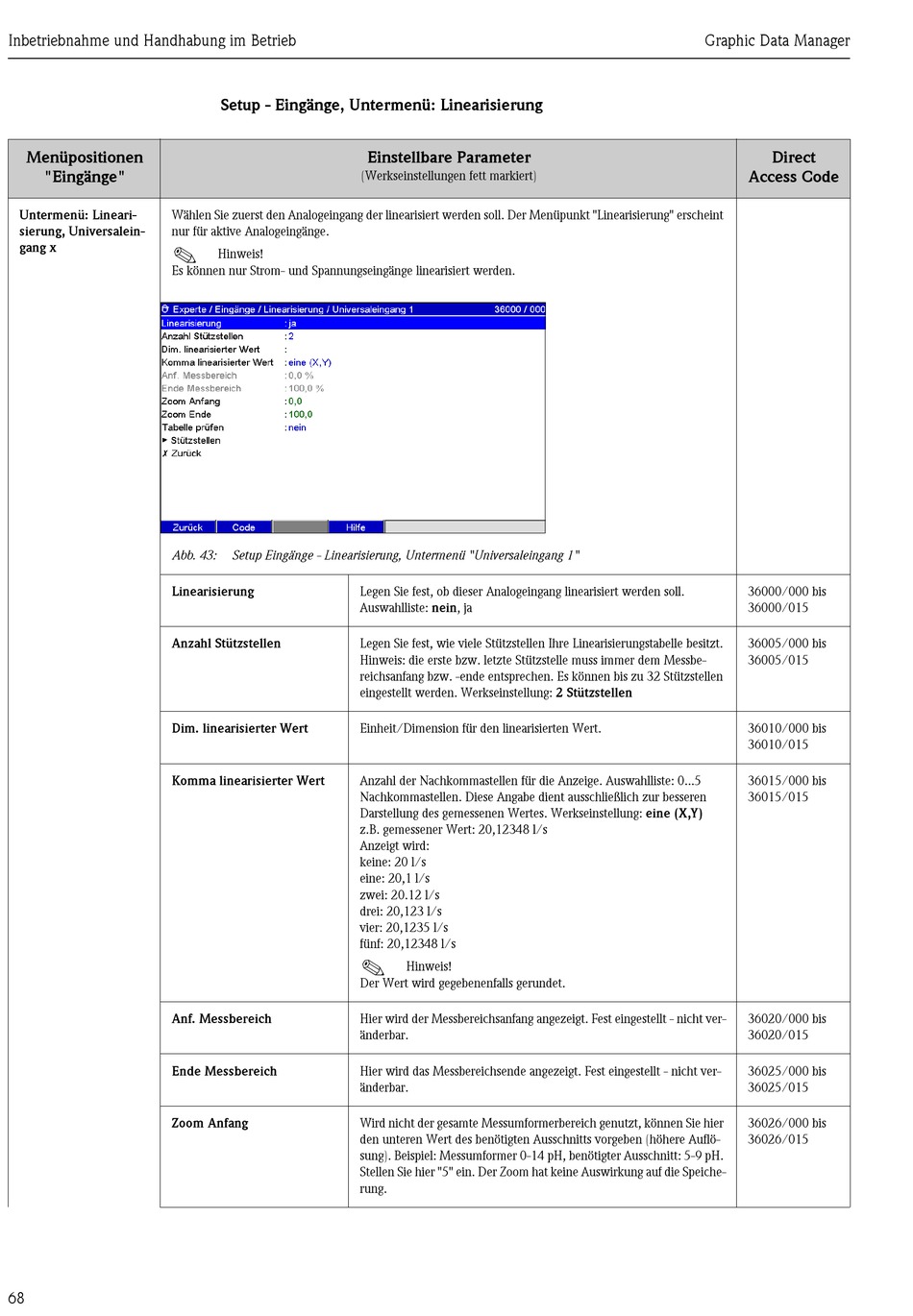

Inbetriebnahme und Handhabung im Betrieb
Menüpositionen
"Eingänge"
Untermenü: Lineari- Wählen Sie zuerst den Analogeingang der linearisiert werden soll. Der Menüpunkt "Linearisierung" erscheint
sierung, Universalein- nur für aktive Analogeingänge.
!
gang x
Es können nur Strom- und Spannungseingänge linearisiert werden.
Abb. 43:
Linearisierung
Anzahl Stützstellen
Dim. linearisierter Wert
Komma linearisierter Wert
Anf. Messbereich
Ende Messbereich
Zoom Anfang
68
Setup - Eingänge, Untermenü: Linearisierung
Einstellbare Parameter
(Werkseinstellungen fett markiert)
Hinweis!
Setup Eingänge - Linearisierung, Untermenü "Universaleingang 1"
Legen Sie fest, ob dieser Analogeingang linearisiert werden soll.
Auswahlliste: nein, ja
Legen Sie fest, wie viele Stützstellen Ihre Linearisierungstabelle besitzt.
Hinweis: die erste bzw. letzte Stützstelle muss immer dem Messbe-
reichsanfang bzw. -ende entsprechen. Es können bis zu 32 Stützstellen
eingestellt werden. Werkseinstellung: 2 Stützstellen
Einheit/Dimension für den linearisierten Wert.
Anzahl der Nachkommastellen für die Anzeige. Auswahlliste: 0...5
Nachkommastellen. Diese Angabe dient ausschließlich zur besseren
Darstellung des gemessenen Wertes. Werkseinstellung: eine (X,Y)
z.B. gemessener Wert: 20,12348 l/s
Anzeigt wird:
keine: 20 l/s
eine: 20,1 l/s
zwei: 20.12 l/s
drei: 20,123 l/s
vier: 20,1235 l/s
fünf: 20,12348 l/s
!
Der Wert wird gegebenenfalls gerundet.
Hier wird der Messbereichsanfang angezeigt. Fest eingestellt - nicht ver-
änderbar.
Hier wird das Messbereichsende angezeigt. Fest eingestellt - nicht ver-
änderbar.
Wird nicht der gesamte Messumformerbereich genutzt, können Sie hier
den unteren Wert des benötigten Ausschnitts vorgeben (höhere Auflö-
sung). Beispiel: Messumformer 0-14 pH, benötigter Ausschnitt: 5-9 pH.
Stellen Sie hier "5" ein. Der Zoom hat keine Auswirkung auf die Speiche-
rung.
Hinweis!
Graphic Data Manager
Direct
Access Code
36000/000 bis
36000/015
36005/000 bis
36005/015
36010/000 bis
36010/015
36015/000 bis
36015/015
36020/000 bis
36020/015
36025/000 bis
36025/015
36026/000 bis
36026/015
