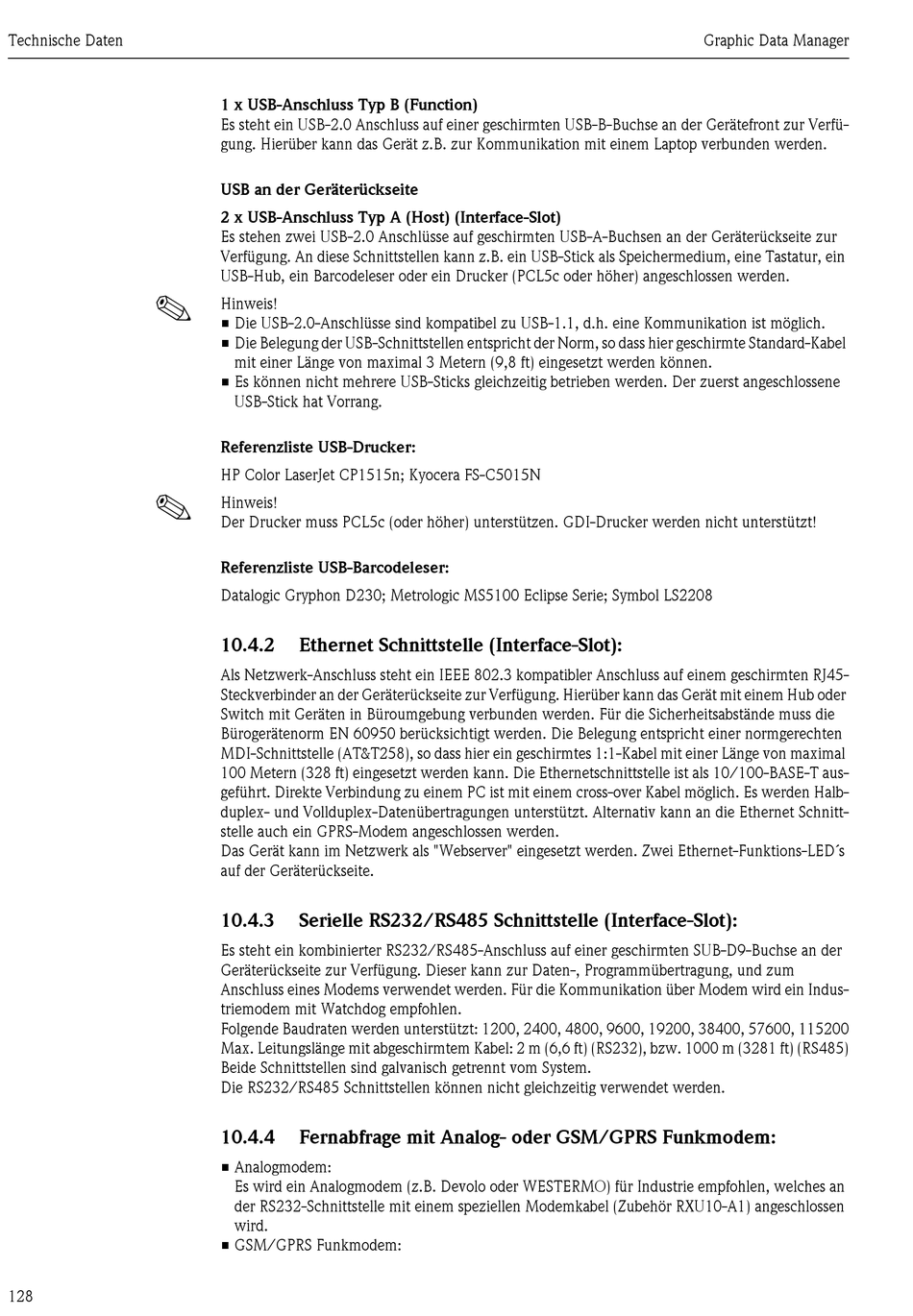

Endress+Hauser Graphic Data Manager RSG40 Memograph M Betriebsanleitung Seite 128

Technische Daten
!
!
128
1 x USB-Anschluss Typ B (Function)
Es steht ein USB-2.0 Anschluss auf einer geschirmten USB-B-Buchse an der Gerätefront zur Verfü-
gung. Hierüber kann das Gerät z.B. zur Kommunikation mit einem Laptop verbunden werden.
USB an der Geräterückseite
2 x USB-Anschluss Typ A (Host) (Interface-Slot)
Es stehen zwei USB-2.0 Anschlüsse auf geschirmten USB-A-Buchsen an der Geräterückseite zur
Verfügung. An diese Schnittstellen kann z.B. ein USB-Stick als Speichermedium, eine Tastatur, ein
USB-Hub, ein Barcodeleser oder ein Drucker (PCL5c oder höher) angeschlossen werden.
Hinweis!
• Die USB-2.0-Anschlüsse sind kompatibel zu USB-1.1, d.h. eine Kommunikation ist möglich.
• Die Belegung der USB-Schnittstellen entspricht der Norm, so dass hier geschirmte Standard-Kabel
mit einer Länge von maximal 3 Metern (9,8 ft) eingesetzt werden können.
• Es können nicht mehrere USB-Sticks gleichzeitig betrieben werden. Der zuerst angeschlossene
USB-Stick hat Vorrang.
Referenzliste USB-Drucker:
HP Color LaserJet CP1515n; Kyocera FS-C5015N
Hinweis!
Der Drucker muss PCL5c (oder höher) unterstützen. GDI-Drucker werden nicht unterstützt!
Referenzliste USB-Barcodeleser:
Datalogic Gryphon D230; Metrologic MS5100 Eclipse Serie; Symbol LS2208
10.4.2 Ethernet Schnittstelle (Interface-Slot):
Als Netzwerk-Anschluss steht ein IEEE 802.3 kompatibler Anschluss auf einem geschirmten RJ45-
Steckverbinder an der Geräterückseite zur Verfügung. Hierüber kann das Gerät mit einem Hub oder
Switch mit Geräten in Büroumgebung verbunden werden. Für die Sicherheitsabstände muss die
Bürogerätenorm EN 60950 berücksichtigt werden. Die Belegung entspricht einer normgerechten
MDI-Schnittstelle (AT&T258), so dass hier ein geschirmtes 1:1-Kabel mit einer Länge von maximal
100 Metern (328 ft) eingesetzt werden kann. Die Ethernetschnittstelle ist als 10/100-BASE-T aus-
geführt. Direkte Verbindung zu einem PC ist mit einem cross-over Kabel möglich. Es werden Halb-
duplex- und Vollduplex-Datenübertragungen unterstützt. Alternativ kann an die Ethernet Schnitt-
stelle auch ein GPRS-Modem angeschlossen werden.
Das Gerät kann im Netzwerk als "Webserver" eingesetzt werden. Zwei Ethernet-Funktions-LED´s
auf der Geräterückseite.
10.4.3 Serielle RS232/RS485 Schnittstelle (Interface-Slot):
Es steht ein kombinierter RS232/RS485-Anschluss auf einer geschirmten SUB-D9-Buchse an der
Geräterückseite zur Verfügung. Dieser kann zur Daten-, Programmübertragung, und zum
Anschluss eines Modems verwendet werden. Für die Kommunikation über Modem wird ein Indus-
triemodem mit Watchdog empfohlen.
Folgende Baudraten werden unterstützt: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
Max. Leitungslänge mit abgeschirmtem Kabel: 2 m (6,6 ft) (RS232), bzw. 1000 m (3281 ft) (RS485)
Beide Schnittstellen sind galvanisch getrennt vom System.
Die RS232/RS485 Schnittstellen können nicht gleichzeitig verwendet werden.
10.4.4 Fernabfrage mit Analog- oder GSM/GPRS Funkmodem:
• Analogmodem:
Es wird ein Analogmodem (z.B. Devolo oder WESTERMO) für Industrie empfohlen, welches an
der RS232-Schnittstelle mit einem speziellen Modemkabel (Zubehör RXU10-A1) angeschlossen
wird.
• GSM/GPRS Funkmodem:
