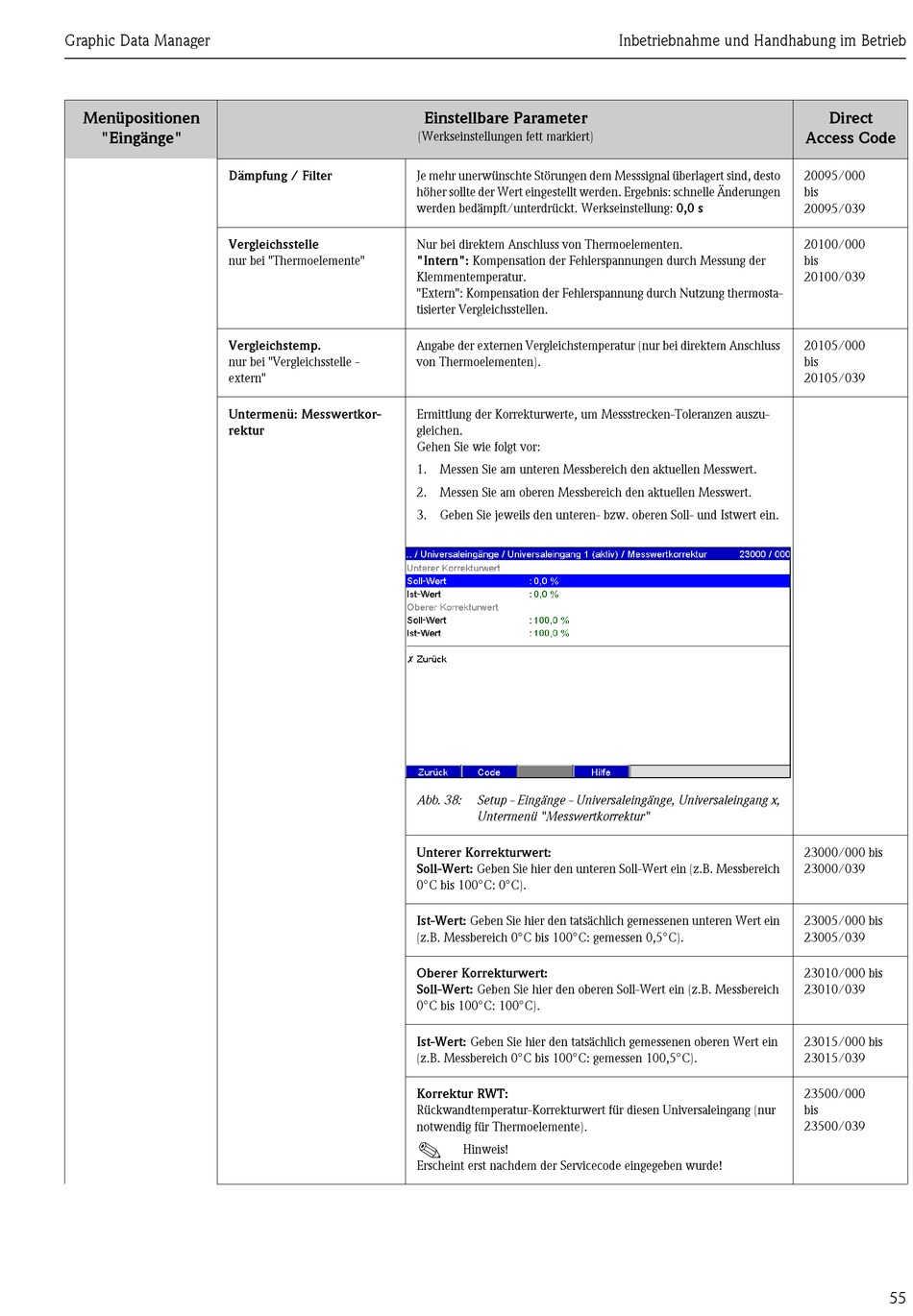

Endress+Hauser Graphic Data Manager RSG40 Memograph M Betriebsanleitung Seite 55

Graphic Data Manager
Menüpositionen
"Eingänge"
Dämpfung / Filter
Vergleichsstelle
nur bei "Thermoelemente"
Vergleichstemp.
nur bei "Vergleichsstelle -
extern"
Untermenü: Messwertkor-
rektur
Einstellbare Parameter
(Werkseinstellungen fett markiert)
Je mehr unerwünschte Störungen dem Messsignal überlagert sind, desto
höher sollte der Wert eingestellt werden. Ergebnis: schnelle Änderungen
werden bedämpft/unterdrückt. Werkseinstellung: 0,0 s
Nur bei direktem Anschluss von Thermoelementen.
"Intern": Kompensation der Fehlerspannungen durch Messung der
Klemmentemperatur.
"Extern": Kompensation der Fehlerspannung durch Nutzung thermosta-
tisierter Vergleichsstellen.
Angabe der externen Vergleichstemperatur (nur bei direktem Anschluss
von Thermoelementen).
Ermittlung der Korrekturwerte, um Messstrecken-Toleranzen auszu-
gleichen.
Gehen Sie wie folgt vor:
1. Messen Sie am unteren Messbereich den aktuellen Messwert.
2. Messen Sie am oberen Messbereich den aktuellen Messwert.
3. Geben Sie jeweils den unteren- bzw. oberen Soll- und Istwert ein.
Abb. 38: Setup - Eingänge - Universaleingänge, Universaleingang x,
Untermenü "Messwertkorrektur"
Unterer Korrekturwert:
Soll-Wert: Geben Sie hier den unteren Soll-Wert ein (z.B. Messbereich
0°C bis 100°C: 0°C).
Ist-Wert: Geben Sie hier den tatsächlich gemessenen unteren Wert ein
(z.B. Messbereich 0°C bis 100°C: gemessen 0,5°C).
Oberer Korrekturwert:
Soll-Wert: Geben Sie hier den oberen Soll-Wert ein (z.B. Messbereich
0°C bis 100°C: 100°C).
Ist-Wert: Geben Sie hier den tatsächlich gemessenen oberen Wert ein
(z.B. Messbereich 0°C bis 100°C: gemessen 100,5°C).
Korrektur RWT:
Rückwandtemperatur-Korrekturwert für diesen Universaleingang (nur
notwendig für Thermoelemente).
!
Hinweis!
Erscheint erst nachdem der Servicecode eingegeben wurde!
Inbetriebnahme und Handhabung im Betrieb
Direct
Access Code
20095/000
bis
20095/039
20100/000
bis
20100/039
20105/000
bis
20105/039
23000/000 bis
23000/039
23005/000 bis
23005/039
23010/000 bis
23010/039
23015/000 bis
23015/039
23500/000
bis
23500/039
55
