Endress+Hauser Graphic Data Manager RSG40 Memograph M Betriebsanleitung Seite 16

Verdrahtung
Typ Klemme
RA RB
Relais Schalt- Arbeits-
7-12 kontakt kontakt
1)
Relais 7 (NO)
Relais 7
1) NO = Normally open (Schließer)
!
!
16

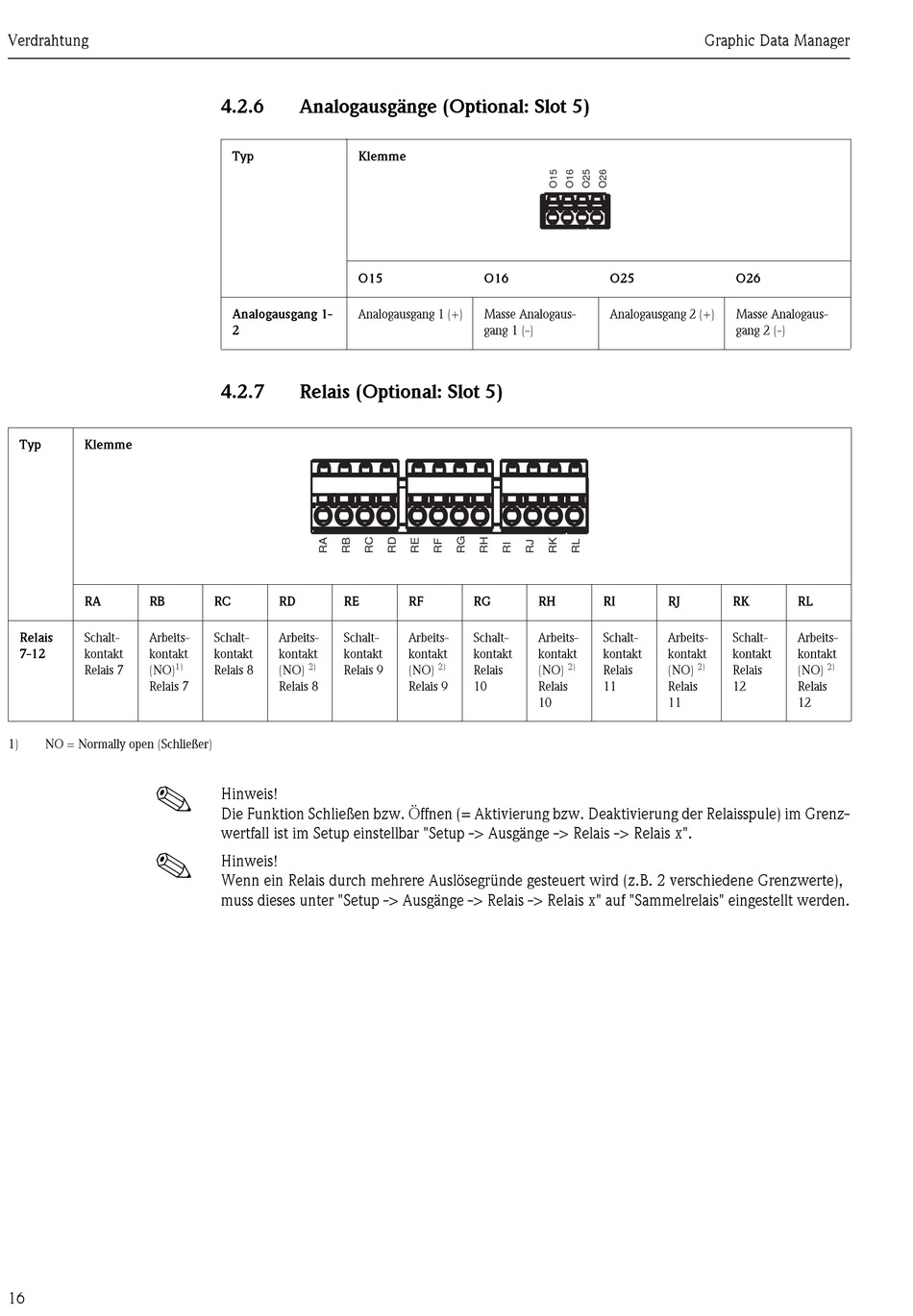

4.2.6 Analogausgänge (Optional: Slot 5)
Typ Klemme
O15
Analogausgang 1- Analogausgang 1 (+)
2
4.2.7 Relais (Optional: Slot 5)
RC RD RE
Schalt- Arbeits- Schalt-
kontakt kontakt kontakt
2)
Relais 8 (NO) Relais 9
Relais 8
Hinweis!
Die Funktion Schließen bzw. Öffnen (= Aktivierung bzw. Deaktivierung der Relaisspule) im Grenz-
wertfall ist im Setup einstellbar "Setup -> Ausgänge -> Relais -> Relais x".
Hinweis!
Wenn ein Relais durch mehrere Auslösegründe gesteuert wird (z.B. 2 verschiedene Grenzwerte),
muss dieses unter "Setup -> Ausgänge -> Relais -> Relais x" auf "Sammelrelais" eingestellt werden.
O16
Masse Analogaus-
gang 1 (-)
RF RG RH
Arbeits- Schalt- Arbeits-
kontakt kontakt kontakt
2) 2)
(NO) Relais (NO)
Relais 9 10 Relais
10
Graphic Data Manager
O25 O26
Analogausgang 2 (+) Masse Analogaus-
gang 2 (-)
RI RJ RK
Schalt- Arbeits- Schalt-
kontakt kontakt kontakt
2)
Relais (NO) Relais
11 Relais 12
11
RL
Arbeits-
kontakt
2)
(NO)
Relais
12
