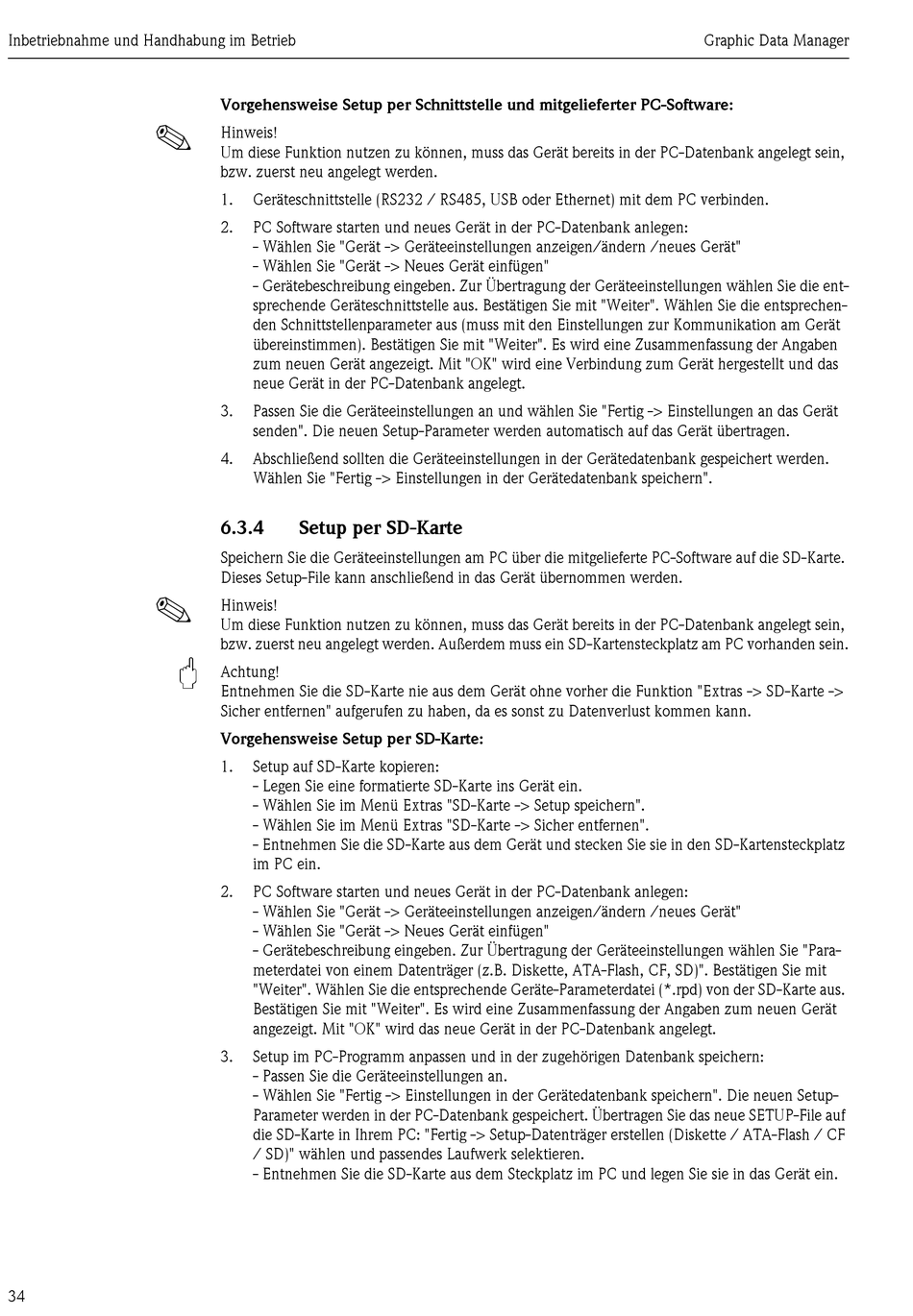

Inbetriebnahme und Handhabung im Betrieb
!
!
"
34
Vorgehensweise Setup per Schnittstelle und mitgelieferter PC-Software:
Hinweis!
Um diese Funktion nutzen zu können, muss das Gerät bereits in der PC-Datenbank angelegt sein,
bzw. zuerst neu angelegt werden.
1. Geräteschnittstelle (RS232 / RS485, USB oder Ethernet) mit dem PC verbinden.
2. PC Software starten und neues Gerät in der PC-Datenbank anlegen:
- Wählen Sie "Gerät -> Geräteeinstellungen anzeigen/ändern /neues Gerät"
- Wählen Sie "Gerät -> Neues Gerät einfügen"
- Gerätebeschreibung eingeben. Zur Übertragung der Geräteeinstellungen wählen Sie die ent-
sprechende Geräteschnittstelle aus. Bestätigen Sie mit "Weiter". Wählen Sie die entsprechen-
den Schnittstellenparameter aus (muss mit den Einstellungen zur Kommunikation am Gerät
übereinstimmen). Bestätigen Sie mit "Weiter". Es wird eine Zusammenfassung der Angaben
zum neuen Gerät angezeigt. Mit "OK" wird eine Verbindung zum Gerät hergestellt und das
neue Gerät in der PC-Datenbank angelegt.
3. Passen Sie die Geräteeinstellungen an und wählen Sie "Fertig -> Einstellungen an das Gerät
senden". Die neuen Setup-Parameter werden automatisch auf das Gerät übertragen.
4. Abschließend sollten die Geräteeinstellungen in der Gerätedatenbank gespeichert werden.
Wählen Sie "Fertig -> Einstellungen in der Gerätedatenbank speichern".
6.3.4 Setup per SD-Karte
Speichern Sie die Geräteeinstellungen am PC über die mitgelieferte PC-Software auf die SD-Karte.
Dieses Setup-File kann anschließend in das Gerät übernommen werden.
Hinweis!
Um diese Funktion nutzen zu können, muss das Gerät bereits in der PC-Datenbank angelegt sein,
bzw. zuerst neu angelegt werden. Außerdem muss ein SD-Kartensteckplatz am PC vorhanden sein.
Achtung!
Entnehmen Sie die SD-Karte nie aus dem Gerät ohne vorher die Funktion "Extras -> SD-Karte ->
Sicher entfernen" aufgerufen zu haben, da es sonst zu Datenverlust kommen kann.

Vorgehensweise Setup per SD-Karte:

1. Setup auf SD-Karte kopieren:
- Legen Sie eine formatierte SD-Karte ins Gerät ein.
- Wählen Sie im Menü Extras "SD-Karte -> Setup speichern".
- Wählen Sie im Menü Extras "SD-Karte -> Sicher entfernen".
- Entnehmen Sie die SD-Karte aus dem Gerät und stecken Sie sie in den SD-Kartensteckplatz
im PC ein.
2. PC Software starten und neues Gerät in der PC-Datenbank anlegen:
- Wählen Sie "Gerät -> Geräteeinstellungen anzeigen/ändern /neues Gerät"
- Wählen Sie "Gerät -> Neues Gerät einfügen"
- Gerätebeschreibung eingeben. Zur Übertragung der Geräteeinstellungen wählen Sie "Para-
meterdatei von einem Datenträger (z.B. Diskette, ATA-Flash, CF, SD)". Bestätigen Sie mit
"Weiter". Wählen Sie die entsprechende Geräte-Parameterdatei (*.rpd) von der SD-Karte aus.
Bestätigen Sie mit "Weiter". Es wird eine Zusammenfassung der Angaben zum neuen Gerät
angezeigt. Mit "OK" wird das neue Gerät in der PC-Datenbank angelegt.
3. Setup im PC-Programm anpassen und in der zugehörigen Datenbank speichern:
- Passen Sie die Geräteeinstellungen an.
- Wählen Sie "Fertig -> Einstellungen in der Gerätedatenbank speichern". Die neuen Setup-
Parameter werden in der PC-Datenbank gespeichert. Übertragen Sie das neue SETUP-File auf
die SD-Karte in Ihrem PC: "Fertig -> Setup-Datenträger erstellen (Diskette / ATA-Flash / CF
/ SD)" wählen und passendes Laufwerk selektieren.
- Entnehmen Sie die SD-Karte aus dem Steckplatz im PC und legen Sie sie in das Gerät ein.
