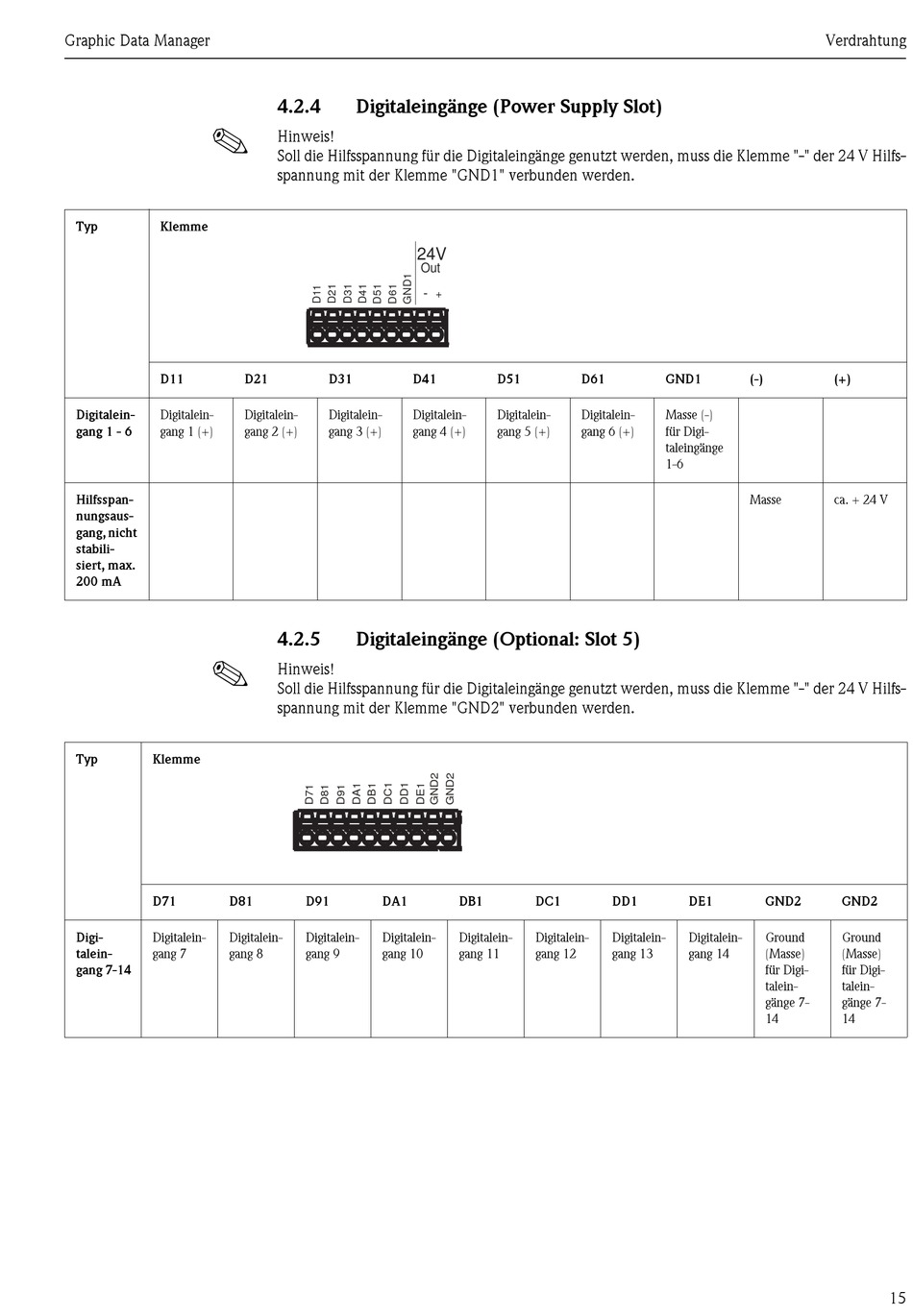

4.2.4 Digitaleingänge (Power Supply Slot)
Hinweis!
Soll die Hilfsspannung für die Digitaleingänge genutzt werden, muss die Klemme "-" der 24 V Hilfs-
spannung mit der Klemme "GND1" verbunden werden.
D21 D31 D41
Digitalein- Digitalein- Digitalein-
gang 2 (+) gang 3 (+) gang 4 (+)
4.2.5 Digitaleingänge (Optional: Slot 5)
Hinweis!
Soll die Hilfsspannung für die Digitaleingänge genutzt werden, muss die Klemme "-" der 24 V Hilfs-
spannung mit der Klemme "GND2" verbunden werden.
D91 DA1
Digitalein- Digitalein-
gang 9 gang 10
24V
Out
-
D51 D61
Digitalein- Digitalein-
gang 5 (+) gang 6 (+)
DB1 DC1
Digitalein- Digitalein-
gang 11 gang 12
GND1 (-)
Masse (-)
für Digi-
taleingänge
1-6
Masse
DD1 DE1 GND2
Digitalein- Digitalein- Ground
gang 13 gang 14 (Masse)
für Digi-
talein-
gänge 7-
14
Verdrahtung
(+)
ca. + 24 V
GND2
Ground
(Masse)
für Digi-
talein-
gänge 7-
14
