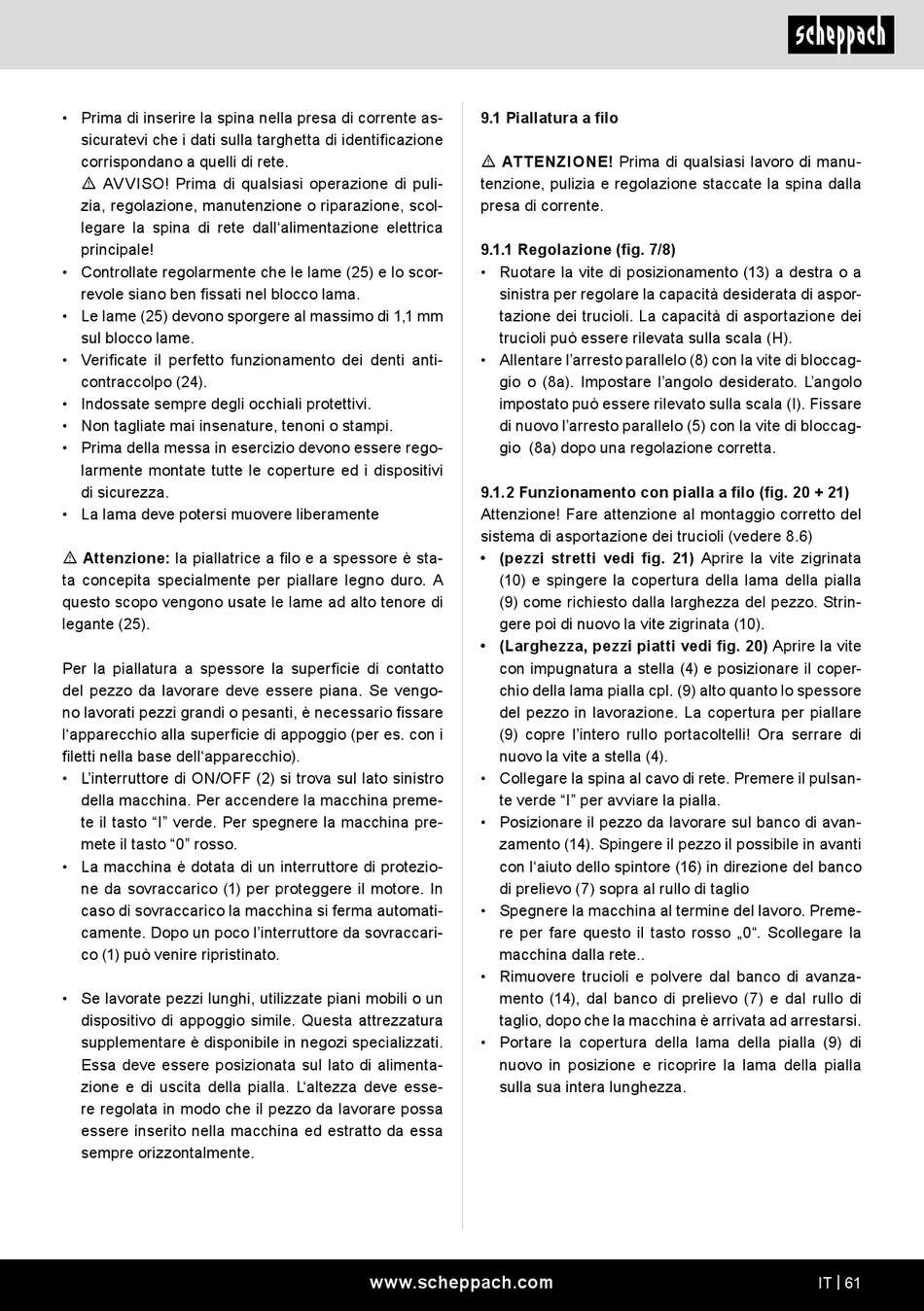

Scheppach HMS1080 Original Bedienungsanleitung Seite 61

• Prima di inserire la spina nella presa di corrente as-
sicuratevi che i dati sulla targhetta di identificazione
corrispondano a quelli di rete.
m AVVISO! Prima di qualsiasi operazione di puli-
zia, regolazione, manutenzione o riparazione, scol-
legare la spina di rete dall'alimentazione elettrica
principale!
• Controllate regolarmente che le lame (25) e lo scor-
revole siano ben fissati nel blocco lama.
• Le lame (25) devono sporgere al massimo di 1,1 mm
sul blocco lame.
• Verificate il perfetto funzionamento dei denti anti-
contraccolpo (24).
• Indossate sempre degli occhiali protettivi.
• Non tagliate mai insenature, tenoni o stampi.
• Prima della messa in esercizio devono essere rego-
larmente montate tutte le coperture ed i dispositivi
di sicurezza.
• La lama deve potersi muovere liberamente
m Attenzione: la piallatrice a filo e a spessore è sta-
ta concepita specialmente per piallare legno duro. A
questo scopo vengono usate le lame ad alto tenore di
legante (25).
Per la piallatura a spessore la superficie di contatto
del pezzo da lavorare deve essere piana. Se vengo-
no lavorati pezzi grandi o pesanti, è necessario fissare
l'apparecchio alla superficie di appoggio (per es. con i
filetti nella base dell'apparecchio).
• L'interruttore di ON/OFF (2) si trova sul lato sinistro
della macchina. Per accendere la macchina preme-
te il tasto "I" verde. Per spegnere la macchina pre-
mete il tasto "0" rosso.
• La macchina è dotata di un interruttore di protezio-
ne da sovraccarico (1) per proteggere il motore. In
caso di sovraccarico la macchina si ferma automati-
camente. Dopo un poco l'interruttore da sovraccari-
co (1) può venire ripristinato.
• Se lavorate pezzi lunghi, utilizzate piani mobili o un
dispositivo di appoggio simile. Questa attrezzatura
supplementare è disponibile in negozi specializzati.
Essa deve essere posizionata sul lato di alimenta-
zione e di uscita della pialla. L'altezza deve esse-
re regolata in modo che il pezzo da lavorare possa
essere inserito nella macchina ed estratto da essa
sempre orizzontalmente.
9.1 Piallatura a filo
m ATTENZIONE! Prima di qualsiasi lavoro di manu-
tenzione, pulizia e regolazione staccate la spina dalla
presa di corrente.
9.1.1 Regolazione (fig. 7/8)
• Ruotare la vite di posizionamento (13) a destra o a
sinistra per regolare la capacità desiderata di aspor-
tazione dei trucioli. La capacità di asportazione dei
trucioli può essere rilevata sulla scala (H).
• Allentare l'arresto parallelo (8) con la vite di bloccag-
gio o (8a). Impostare l'angolo desiderato. L'angolo
impostato può essere rilevato sulla scala (I). Fissare
di nuovo l'arresto parallelo (5) con la vite di bloccag-
gio (8a) dopo una regolazione corretta.
9.1.2 Funzionamento con pialla a filo (fig. 20 + 21)
Attenzione! Fare attenzione al montaggio corretto del
sistema di asportazione dei trucioli (vedere 8.6)
• (pezzi stretti vedi fig. 21) Aprire la vite zigrinata
(10) e spingere la copertura della lama della pialla
(9) come richiesto dalla larghezza del pezzo. Strin-
gere poi di nuovo la vite zigrinata (10).
• (Larghezza, pezzi piatti vedi fig. 20) Aprire la vite
con impugnatura a stella (4) e posizionare il coper-
chio della lama pialla cpl. (9) alto quanto lo spessore
del pezzo in lavorazione. La copertura per piallare
(9) copre l'intero rullo portacoltelli! Ora serrare di
nuovo la vite a stella (4).
• Collegare la spina al cavo di rete. Premere il pulsan-
te verde "I" per avviare la pialla.
• Posizionare il pezzo da lavorare sul banco di avan-
zamento (14). Spingere il pezzo il possibile in avanti
con l'aiuto dello spintore (16) in direzione del banco
di prelievo (7) sopra al rullo di taglio
• Spegnere la macchina al termine del lavoro. Preme-
re per fare questo il tasto rosso „0". Scollegare la
macchina dalla rete..
• Rimuovere trucioli e polvere dal banco di avanza-
mento (14), dal banco di prelievo (7) e dal rullo di
taglio, dopo che la macchina è arrivata ad arrestarsi.
• Portare la copertura della lama della pialla (9) di
nuovo in posizione e ricoprire la lama della pialla
sulla sua intera lunghezza.
www.scheppach.com IT | 61
