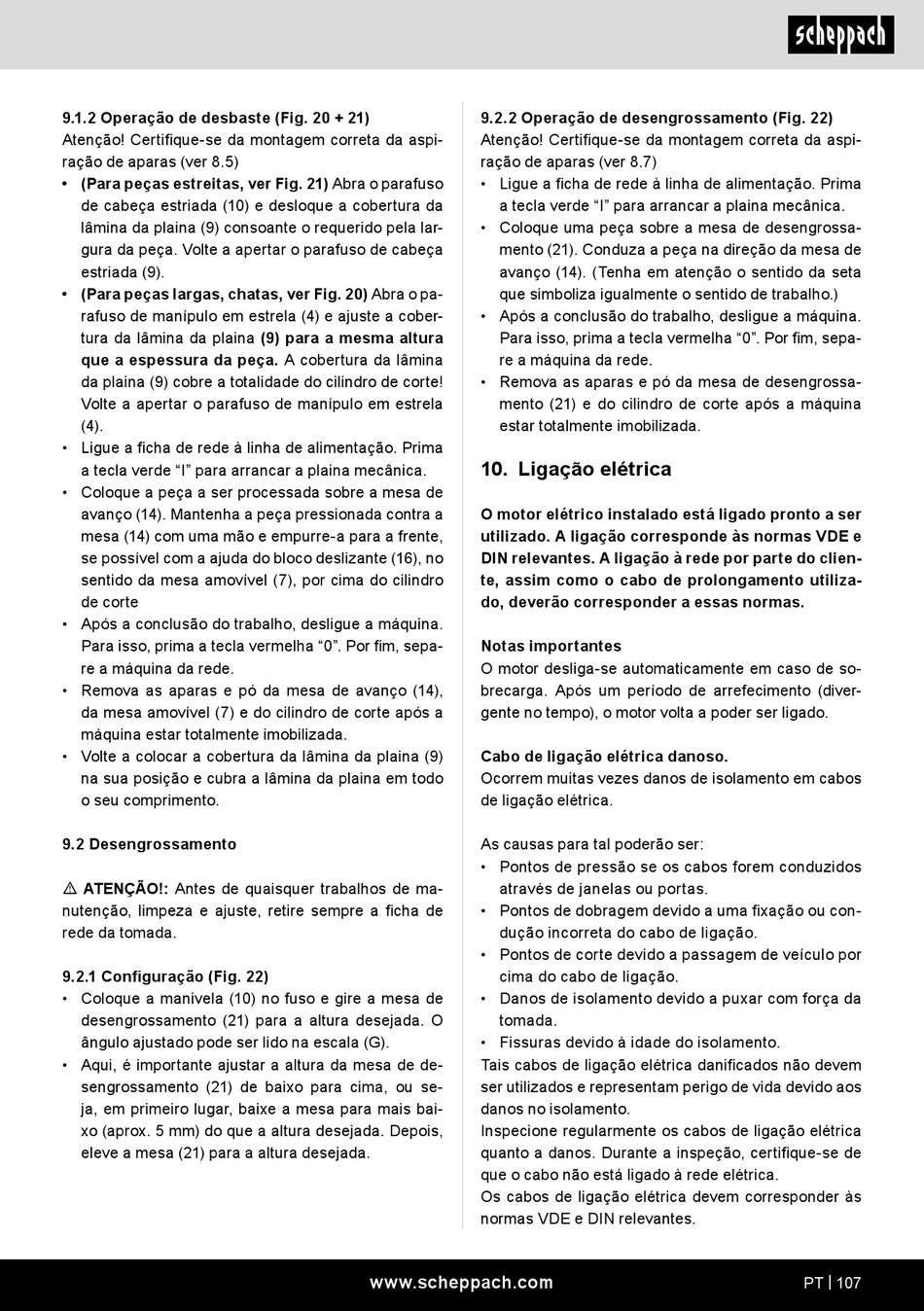

9.1.2 Operação de desbaste (Fig. 20 + 21)
Atenção! Certifique-se da montagem correta da aspi-
ração de aparas (ver 8.5)
• (Para peças estreitas, ver Fig. 21) Abra o parafuso
de cabeça estriada (10) e desloque a cobertura da
lâmina da plaina (9) consoante o requerido pela lar-
gura da peça. Volte a apertar o parafuso de cabeça
estriada (9).
• (Para peças largas, chatas, ver Fig. 20) Abra o pa-
rafuso de manípulo em estrela (4) e ajuste a cober-
tura da lâmina da plaina (9) para a mesma altura
que a espessura da peça. A cobertura da lâmina
da plaina (9) cobre a totalidade do cilindro de corte!
Volte a apertar o parafuso de manípulo em estrela
(4).
• Ligue a ficha de rede à linha de alimentação. Prima
a tecla verde "I" para arrancar a plaina mecânica.
• Coloque a peça a ser processada sobre a mesa de
avanço (14). Mantenha a peça pressionada contra a
mesa (14) com uma mão e empurre-a para a frente,
se possível com a ajuda do bloco deslizante (16), no
sentido da mesa amovível (7), por cima do cilindro
de corte
• Após a conclusão do trabalho, desligue a máquina.
Para isso, prima a tecla vermelha "0". Por fim, sepa-
re a máquina da rede.
• Remova as aparas e pó da mesa de avanço (14),
da mesa amovível (7) e do cilindro de corte após a
máquina estar totalmente imobilizada.
• Volte a colocar a cobertura da lâmina da plaina (9)
na sua posição e cubra a lâmina da plaina em todo
o seu comprimento.
9.2 Desengrossamento
m ATENÇÃO!: Antes de quaisquer trabalhos de ma-
nutenção, limpeza e ajuste, retire sempre a ficha de
rede da tomada.
9.2.1 Configuração (Fig. 22)
• Coloque a manivela (10) no fuso e gire a mesa de
desengrossamento (21) para a altura desejada. O
ângulo ajustado pode ser lido na escala (G).
• Aqui, é importante ajustar a altura da mesa de de-
sengrossamento (21) de baixo para cima, ou se-
ja, em primeiro lugar, baixe a mesa para mais bai-
xo (aprox. 5 mm) do que a altura desejada. Depois,
eleve a mesa (21) para a altura desejada.
9.2.2 Operação de desengrossamento (Fig. 22)
Atenção! Certifique-se da montagem correta da aspi-
ração de aparas (ver 8.7)
• Ligue a ficha de rede à linha de alimentação. Prima
a tecla verde "I" para arrancar a plaina mecânica.
• Coloque uma peça sobre a mesa de desengrossa-
mento (21). Conduza a peça na direção da mesa de
avanço (14). (Tenha em atenção o sentido da seta
que simboliza igualmente o sentido de trabalho.)
• Após a conclusão do trabalho, desligue a máquina.
Para isso, prima a tecla vermelha "0". Por fim, sepa-
re a máquina da rede.
• Remova as aparas e pó da mesa de desengrossa-
mento (21) e do cilindro de corte após a máquina
estar totalmente imobilizada.
10. Ligação elétrica
O motor elétrico instalado está ligado pronto a ser
utilizado. A ligação corresponde às normas VDE e
DIN relevantes. A ligação à rede por parte do clien-
te, assim como o cabo de prolongamento utiliza-
do, deverão corresponder a essas normas.
Notas importantes
O motor desliga-se automaticamente em caso de so-
brecarga. Após um período de arrefecimento (diver-
gente no tempo), o motor volta a poder ser ligado.
Cabo de ligação elétrica danoso.
Ocorrem muitas vezes danos de isolamento em cabos
de ligação elétrica.
As causas para tal poderão ser:
• Pontos de pressão se os cabos forem conduzidos
através de janelas ou portas.
• Pontos de dobragem devido a uma fixação ou con-
dução incorreta do cabo de ligação.
• Pontos de corte devido a passagem de veículo por
cima do cabo de ligação.
• Danos de isolamento devido a puxar com força da
tomada.
• Fissuras devido à idade do isolamento.
Tais cabos de ligação elétrica danificados não devem
ser utilizados e representam perigo de vida devido aos
danos no isolamento.
Inspecione regularmente os cabos de ligação elétrica
quanto a danos. Durante a inspeção, certifique-se de
que o cabo não está ligado à rede elétrica.
Os cabos de ligação elétrica devem corresponder às
normas VDE e DIN relevantes.
www.scheppach.com PT | 107
