25 Steuerverbindungen zu anderen Geräten
25.1

Sync-Verbindungen

Neben dem DIN-Anschluss RHYTHM auf der Rückseite des WAVE 2.3 finden Sie zwei
Schalterblöcke. Der grosse Schalterblock mit den acht Einzelschaltern kann z.B. zum
Untersetzen der WAVE 2.3-Clock dienen. um so das Rhythmusgerät zu steuern. Das externe
Rhythmusgerät wird mit einem 3-poligen DIN-Kabel angeschlossen. Zum Anschluss an eine
Bandmaschine müssen Sie ein separates 5-poliges DIN-Kabel herstellen. Die Anschlüsse der
DIN-Buchse sind wie folgt belegt:
Anschluss 1 = Start/Stopp (Ausgang)
Anschluss 2 = Masse
Anschluss 3 = Clock out (Ausgang der internen Clock)
Anschluss 4 = nicht belegt
Anschluss 5 = Clock in (Eingang für externe Clock)

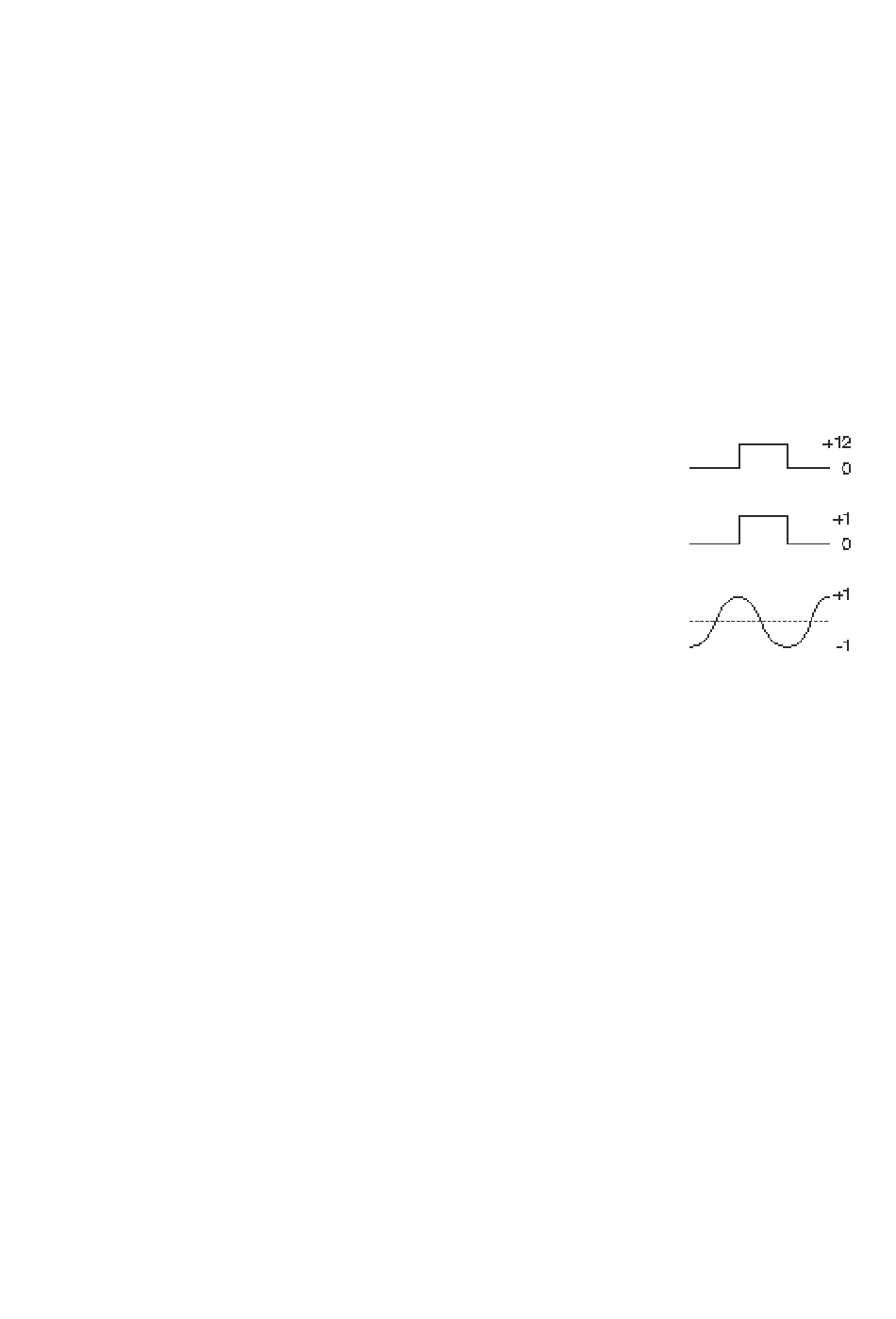

Die Anschlüsse 1 und 3 geben einen Pegel von +12 Volt ab.
Der Clock-Input benötigt mindestens einen positiven Pegel von +1 Volt.
Bei Verwendung eines sinusförmigen Signals (aus Mischpult) muss der
Spitze-Spitze-Wert also mindest. 2 Vss betragen.
Für alle PPG WAVE 2.3 gelten folgende Schalterpositionen:
Wenn Sie von hinten auf den WAVE schauen haben Sie die Minischalter für die Clocks
folgendermassen vor sich:
8er Block
-----------------
1 2 3 4 5 6 7 8
-----------------
Der WAVE 2.3 sendet Clocks pro BEAT (Metronomclick):
Switchposition:
1) 4er Block Schalter 1+2 on
8er Block Schalter 1+3 on
Schalter 1+4 on
Schalter 1+5 on
Schalter 1+6 on
usw.
2) 4er Block Schalter 1+2 on
8er Block Schalter 2+3 on
Schalter 2+4 on
Schalter 2+5 on
usw.
Januar 1985
PPG Wave 2.3 Bedienungsanleitung
4er Block
----------
1 2 3 4
----------
= 192 Clocks
= 96 Clocks
= 48 Clocks
= 24 Clocks
= 64 Clocks
= 32 Clocks
= 16 Clocks
