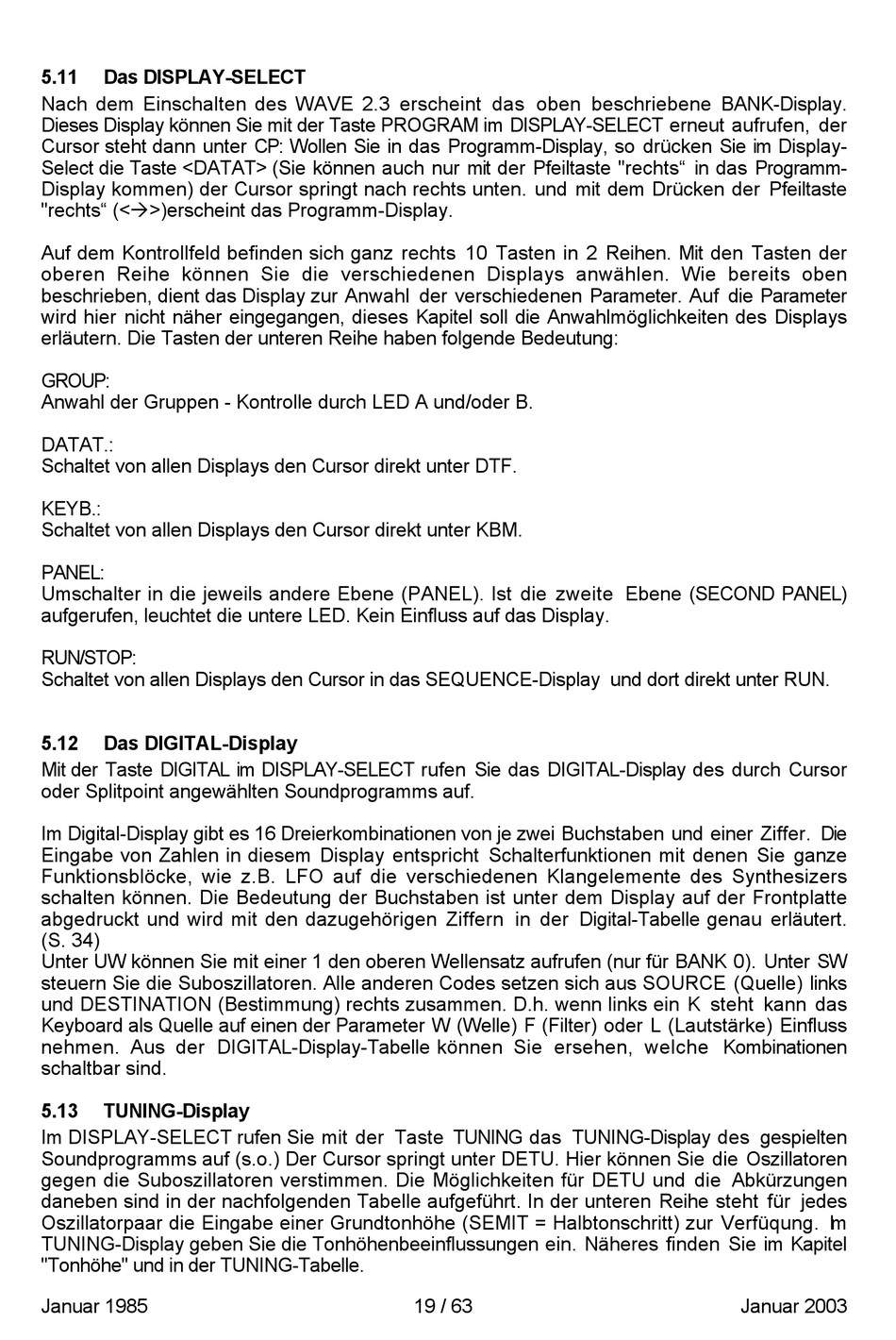

Das Display-Select; Das Digital-Display; Tuning-Display - Ppg Wave 2.3 Bedienungsanleitung

5.11

Das DISPLAY-SELECT

Nach dem Einschalten des WAVE 2.3 erscheint das oben beschriebene BANK-Display.
Dieses Display können Sie mit der Taste PROGRAM im DISPLAY-SELECT erneut aufrufen, der
Cursor steht dann unter CP: Wollen Sie in das Programm-Display, so drücken Sie im Display-
Select die Taste <DATAT> (Sie können auch nur mit der Pfeiltaste "rechts" in das Programm-
Display kommen) der Cursor springt nach rechts unten. und mit dem Drücken der Pfeiltaste
"rechts" (<‡>)erscheint das Programm-Display.
Auf dem Kontrollfeld befinden sich ganz rechts 10 Tasten in 2 Reihen. Mit den Tasten der
oberen Reihe können Sie die verschiedenen Displays anwählen. Wie bereits oben
beschrieben, dient das Display zur Anwahl der verschiedenen Parameter. Auf die Parameter
wird hier nicht näher eingegangen, dieses Kapitel soll die Anwahlmöglichkeiten des Displays
erläutern. Die Tasten der unteren Reihe haben folgende Bedeutung:
GROUP:
Anwahl der Gruppen - Kontrolle durch LED A und/oder B.
DATAT.:
Schaltet von allen Displays den Cursor direkt unter DTF.
KEYB.:
Schaltet von allen Displays den Cursor direkt unter KBM.
PANEL:
Umschalter in die jeweils andere Ebene (PANEL). Ist die zweite Ebene (SECOND PANEL)
aufgerufen, leuchtet die untere LED. Kein Einfluss auf das Display.
RUN/STOP:
Schaltet von allen Displays den Cursor in das SEQUENCE-Display und dort direkt unter RUN.
5.12

Das DIGITAL-Display

Mit der Taste DIGITAL im DISPLAY-SELECT rufen Sie das DIGITAL-Display des durch Cursor
oder Splitpoint angewählten Soundprogramms auf.
Im Digital-Display gibt es 16 Dreierkombinationen von je zwei Buchstaben und einer Ziffer. Die
Eingabe von Zahlen in diesem Display entspricht Schalterfunktionen mit denen Sie ganze
Funktionsblöcke, wie z.B. LFO auf die verschiedenen Klangelemente des Synthesizers
schalten können. Die Bedeutung der Buchstaben ist unter dem Display auf der Frontplatte
abgedruckt und wird mit den dazugehörigen Ziffern in der Digital-Tabelle genau erläutert.
(S. 34)
Unter UW können Sie mit einer 1 den oberen Wellensatz aufrufen (nur für BANK 0). Unter SW
steuern Sie die Suboszillatoren. Alle anderen Codes setzen sich aus SOURCE (Quelle) links
und DESTINATION (Bestimmung) rechts zusammen. D.h. wenn links ein K steht kann das
Keyboard als Quelle auf einen der Parameter W (Welle) F (Filter) oder L (Lautstärke) Einfluss
nehmen. Aus der DIGITAL-Display-Tabelle können Sie ersehen, welche Kombinationen
schaltbar sind.
5.13

TUNING-Display

Im DISPLAY-SELECT rufen Sie mit der Taste TUNING das TUNING-Display des gespielten
Soundprogramms auf (s.o.) Der Cursor springt unter DETU. Hier können Sie die Oszillatoren
gegen die Suboszillatoren verstimmen. Die Möglichkeiten für DETU und die Abkürzungen
daneben sind in der nachfolgenden Tabelle aufgeführt. In der unteren Reihe steht für jedes
Oszillatorpaar die Eingabe einer Grundtonhöhe (SEMIT = Halbtonschritt) zur Verfüqung. I m
TUNING-Display geben Sie die Tonhöhenbeeinflussungen ein. Näheres finden Sie im Kapitel
"Tonhöhe" und in der TUNING-Tabelle.
Januar 1985 19 / 63 Januar 2003
