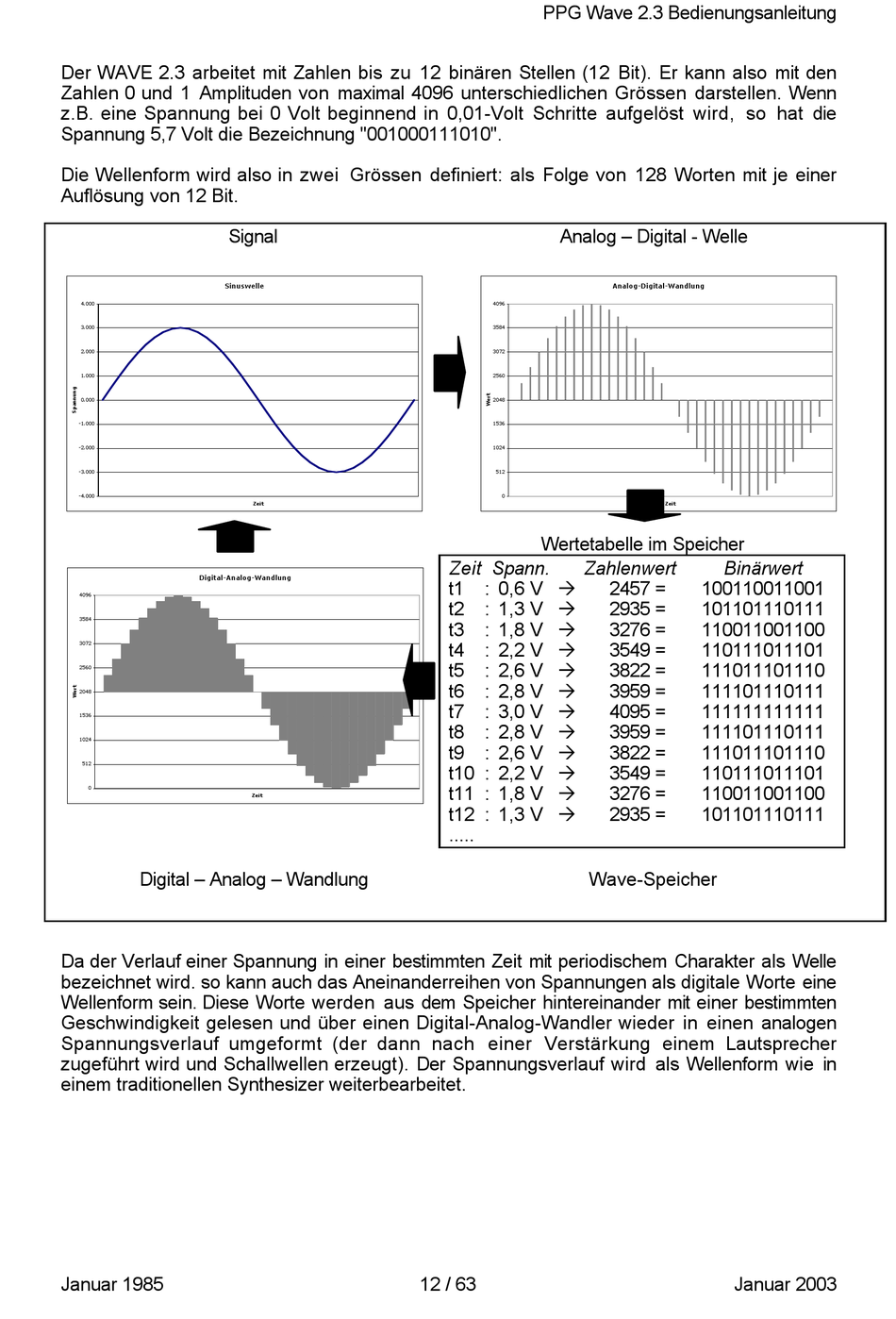

PPG Wave 2.3 Bedienungsanleitung Seite 12

Der WAVE 2.3 arbeitet mit Zahlen bis zu 12 binären Stellen (12 Bit). Er kann also mit den
Zahlen 0 und 1 Amplituden von maximal 4096 unterschiedlichen Grössen darstellen. Wenn
z.B. eine Spannung bei 0 Volt beginnend in 0,01-Volt Schritte aufgelöst wird, so hat die
Spannung 5,7 Volt die Bezeichnung "001000111010".
Die Wellenform wird also in zwei Grössen definiert: als Folge von 128 Worten mit je einer
Auflösung von 12 Bit.
Signal
Sinuswelle
4.000
3.000
2.000
1.000
0.000
-1.000
-2.000
-3.000
-4.000
Digital-Analog-Wandlung
4096
3584
3072
2560
2048
1536
1024
512
0
Digital – Analog – Wandlung
Da der Verlauf einer Spannung in einer bestimmten Zeit mit periodischem Charakter als Welle
bezeichnet wird. so kann auch das Aneinanderreihen von Spannungen als digitale Worte eine
Wellenform sein. Diese Worte werden aus dem Speicher hintereinander mit einer bestimmten
Geschwindigkeit gelesen und über einen Digital-Analog-Wandler wieder in einen analogen
Spannungsverlauf umgeformt (der dann nach einer Verstärkung einem Lautsprecher
zugeführt wird und Schallwellen erzeugt). Der Spannungsverlauf wird als Wellenform wie in
einem traditionellen Synthesizer weiterbearbeitet.
Januar 1985
Zeit
Zeit
12 / 63
PPG Wave 2.3 Bedienungsanleitung
Analog – Digital - Welle
Analog-Digital-Wandlung
4096
3584
3072
2560
2048
1536
1024
512
0
Wertetabelle im Speicher
Zeit Spann. Zahlenwert
t1 : 0,6 V ‡ 2457 =
t2 : 1,3 V ‡ 2935 =
t3 : 1,8 V ‡ 3276 =
t4 : 2,2 V ‡ 3549 =
t5 : 2,6 V ‡ 3822 =
t6 : 2,8 V ‡ 3959 =
t7 : 3,0 V ‡ 4095 =
t8 : 2,8 V ‡ 3959 =
t9 : 2,6 V ‡ 3822 =
t10 : 2,2 V ‡ 3549 =
t11 : 1,8 V ‡ 3276 =
t12 : 1,3 V ‡ 2935 =
.....
Wave-Speicher
Zeit
Binärwert
100110011001
101101110111
110011001100
110111011101
111011101110
111101110111
111111111111
111101110111
111011101110
110111011101
110011001100
101101110111
